《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.2 SIPLACE X- 系列元件料车
385
6
T：图 7.0 - 1 SIPLACE X 系列转换料台，前视图
(1) 锁定插销
(2) 转换料台上的对中销
(3) 压缩空气耦合
(4) 接地销
(5) 转换料台的对中孔
6 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
6.2 SIPLACE X- 系列元件料车 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
386
6.2.6 附加料带卷盘的支座 （X- 系列）
6

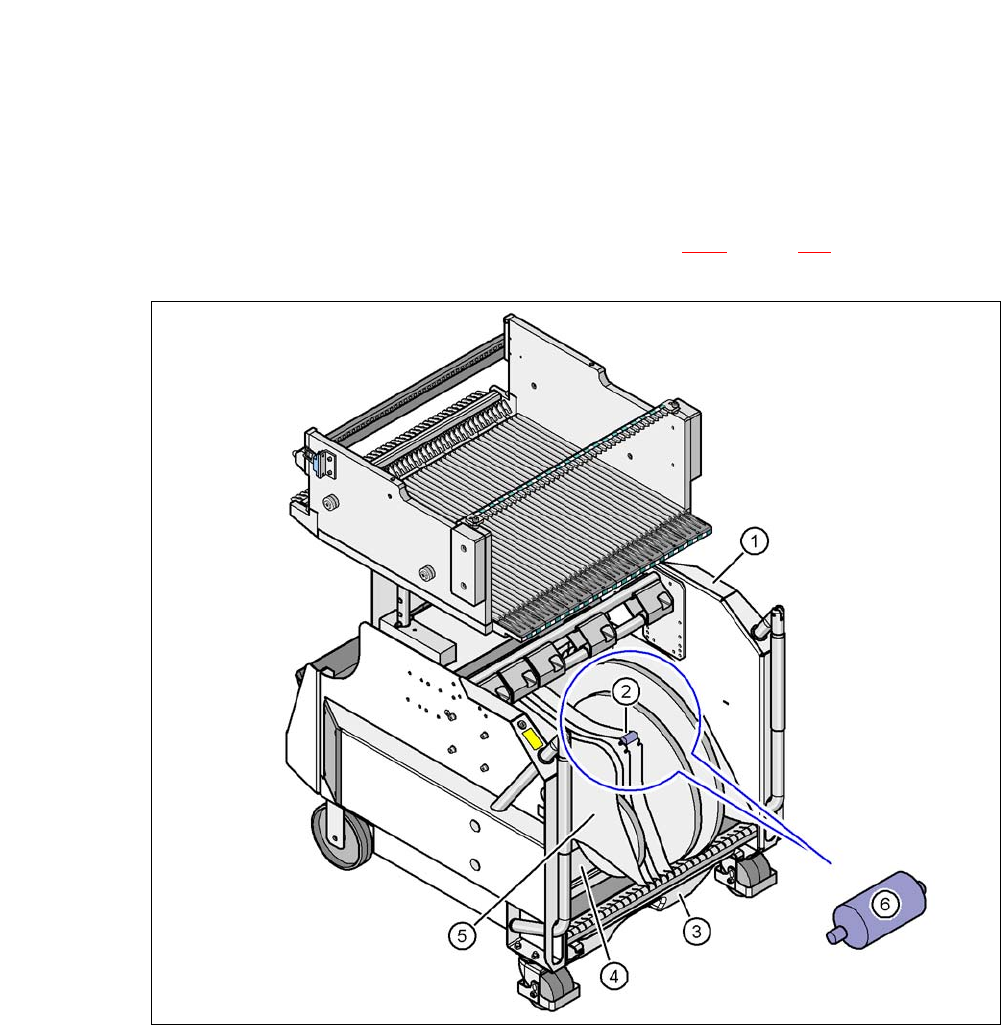

T：图 5.0 - 1 附加料带卷盘的支座 （X- 系列）
(1) 附加料带卷盘的支座 [00141217-xx]
(2) 支撑件的安装器件
如果供料器模块和料带卷盘之间的横向偏移不超过 60 mm，X- 系列供料器模块可以毫无问题地处
理元件料带。如果预定义设置无法保持所允许的最大偏移值，那么我们建议您使用安放一个额外
料带卷盘的支座 （物件 1）。只需将支座插入保持器中，然后将其推到小于最大许可数值 60 mm
的位置即可。元件料车一共有 5 个保持器。每个料带卷盘支座可以安放两个料带卷盘，也就是说
最多可以在料带容器上方安放十个 15 英寸 （381 mm）的卷盘。
最多 60 mm
