7 工作站扩展部件 《用户手册》 SIPLACE CA- 系列 7.10 视像示教点 使用软件版本 SC.707.0 或更新 201 3 年 10 月版 简体中文 432 7.10 视像示教点 [00119788-xx] 视像示教站 7 T：图 6.0 - 1 配有 （33 型）元件相机的视像示教站
《用户手册》 SIPLACE CA- 系列 7 工作站扩展部件
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 7.9 共面激光模块
431
7

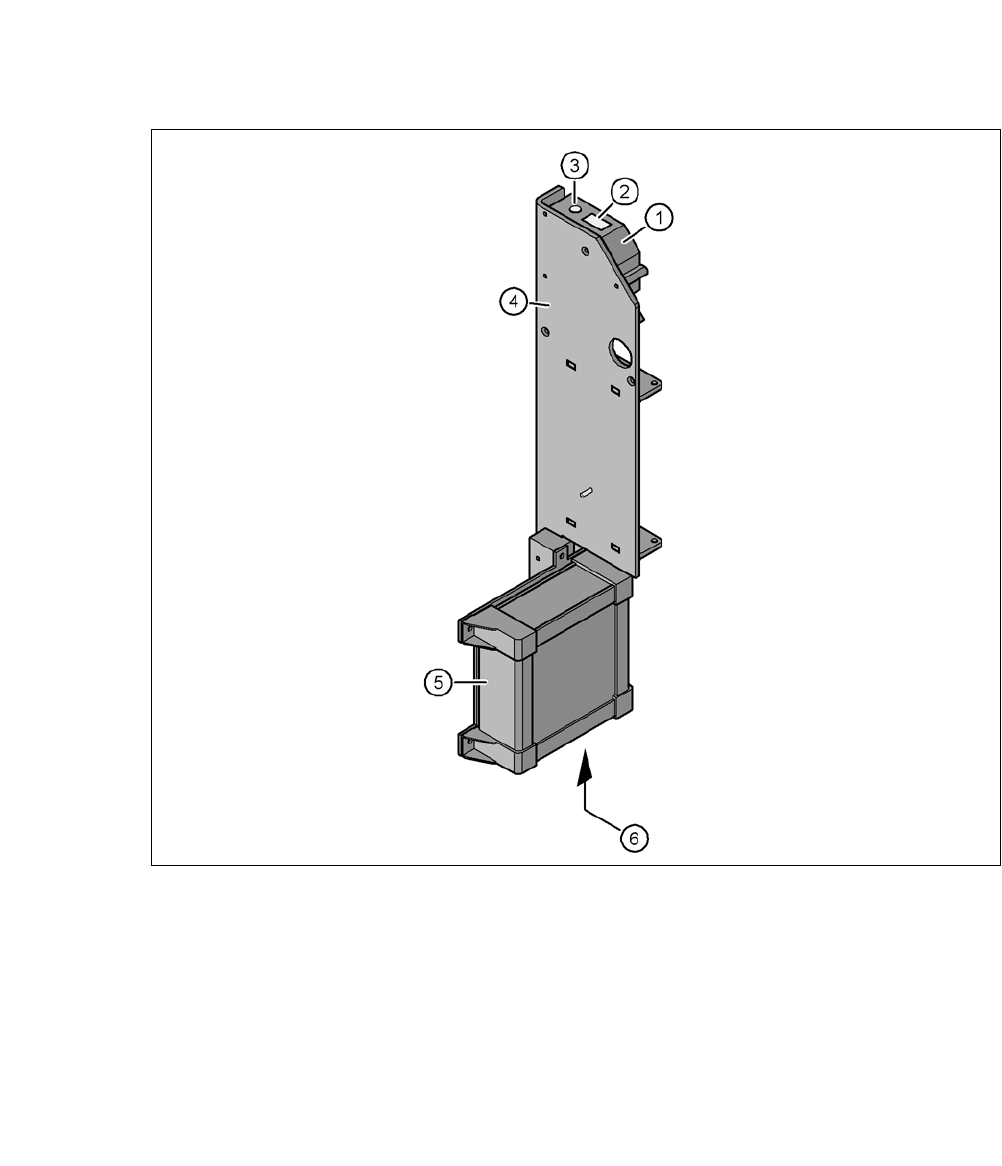

T：图 7.0 - 3 共面激光模块
(1) 激光传感器
(2) 探测器
(3) 激光发射器
(4) 装配支架
(5) 控制器
(6) LED 显示装置，控制器上的连接
7 工作站扩展部件
《用户手册》 SIPLACE CA- 系列
7.10 视像示教点 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
432
7.10 视像示教点
[00119788-xx]视像示教站
7
T：图 6.0 - 1 配有 （33 型）元件相机的视像示教站
《用户手册》 SIPLACE CA- 系列 7 工作站扩展部件
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 7.10 视像示教点
433
7.10.1 总览
视像示教站是一种为 SIPLACE 贴片机上要处理的元件创建和测试封装形式说明的系统。
视像示教站必须由下列元件构成：
– 装有电子电路和一个或两个元件相机的基本模块
– 微型塔 PC
WINDOWS XP 操作系统 7
SIPLACE 视觉图像处理软件 7
SIPLACE Pro 数据库服务器 7
相机接口：CAN 总线插卡和相机总线插卡 7
7.10.2 说明
视像示教站可以为任何一种贴片机创建和测试封装形式的说明，并可以用来运行元件检查程序。
由此设置好的元件形状说明可以存储在视像示教站的 SIPLACE Pro 数据库内，然后传送到生产系
统的 SIPLACE Pro 数据库中。此外，您还能从贴片机中将视像屏幕截图下载到视像示教站中进行
分析。只有多元件测量仍然必须在贴片机上进行。
7.10.3 优势
此脱机系统的主要优势在于，它与生产系统完全独立，并且创建和测试封装形式说明时不需要使
用任何生产系统资源。因此，试封装将不会由于创建和测试封装形式说明的缘故，对生产率带来
任何损失。另外，推出新产品所花费的时间将因此独立系统而大大缩短。
