6.1.3.4 조립
노즐 체인저는 컴포넌트 트롤리 도킹 장치에 장착합니다 .
6

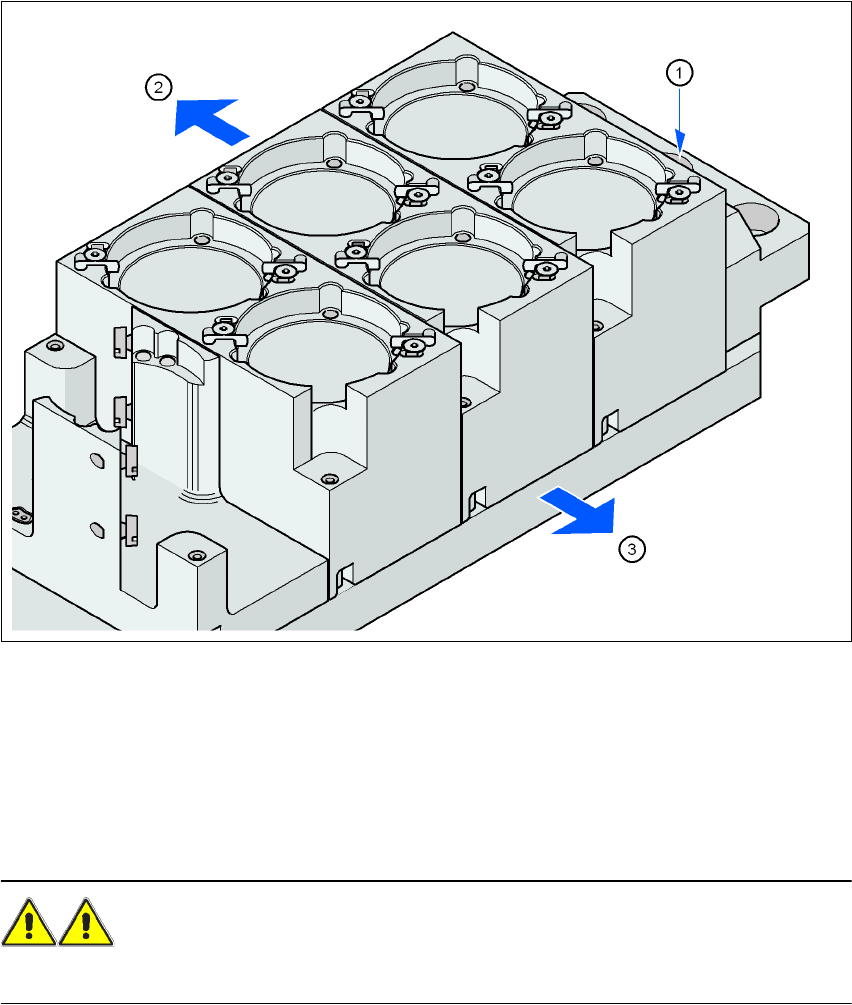

그림 . 6.1 - 15 조립 위치
(1) 마킹 구멍
(2) 오퍼레이터 방향
(3) PCB 컨베이어 쪽을 향하는 화살표
6
→ 오퍼레이터가 볼 때 마킹 구멍 (1 번 항목 )이 왼쪽에 있도록 노즐 체인저를 배열합니다 .
경고 6
– 각 실장 헤드의 해당 노즐 체인저만 설치합니다. 혼합 구성 시 헤드가 충돌할 위험이 있습니다.
6.1.3.5 SIPLACE TwinStar 용 컴포넌트 리젝트 빈
SIPLACE TwinStar 용으로 컴포넌트 리젝트 빈을 설치할 수 있습니다 . 이것은 고정식 카메라 옆
에 위치합니다 .
사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.1 노즐 체인저
307
6
그림 . 6.1 - 16 SIPLACE TwinStar 용 컴포넌트 리젝트 빈
6.1.3.6 그리퍼 및 특수 노즐
SIPLACE 장비는 표준 SMT 컴포넌트 이외에도 도통 (through hole) 기술에 기반한 컴포넌트나
특이한 모양의 컴포넌트 (OSC) 도 처리할 수 있습니다 . 또한 SEAS 는 특수 노즐과 그리퍼도 병
행하여 지속적으로 개발하고 있습니다 .
실장 작업을 최대 속도로 매우 정밀하고 유연하게 처리할 수 있도록 모든 실장 헤드에 특수 노즐
을 사용할 수 있습니다 . 자동 노즐 체인저를 사용할 경우에도 제품 변경 시 소요되는 셋업 시간
이 단축됩니다 .
SEAS 는 Pick&Place 헤드용 기계식 그리퍼를 제공할 수 있습니다 . 컴포넌트 표면이 노즐로 흡
입하여 올리는데 부적합할 경우 기계식 그리퍼를 통해 컴포넌트를 픽업하여 실장할 수 있습니다
. 두 가지 유형
의 그리퍼가 있으며 기능에 따라 다음 두 그룹으로 나눌 수 있습니다 .
– 바깥 가장자리에서 컴포넌트를 잡는 그리퍼
– 안쪽 가장자리에서 컴포넌트를 잡는 그리퍼
특수 노즐과 그리퍼에 대한 정보는 SEAS 에서 얻을 수 있습니다 . 특수 매거진과 그리퍼 생산에
대해서도 SEAS 에 문의하십시오 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.2 보드 바코드 리더 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
308
6.2 보드 바코드 리더
품목 번호 00519881-xx 2D 보드 코드 리더
품목 번호 00519839-xx 기계 어셈블리 세트
품목 번호 00519834-xx 2D 보드 코드 리더용 전기 어셈블리 키트
품목 번호 00519880-xx 1D 보드 바코드 리더
품목 번호 00519838-xx 기계 어셈블리 세트
품목 번호 00519833-xx 1D 보드 바코드 리더용 전기 어셈블리 키트
6.2.1 설명
PCB 바코드 리더를 사용해 바코드를 자동으로 PCB 에 기록하거나 디코딩할 수 있습니다 . PCB
바코드 스캐너는 PCB 컨베이어에서 실장기 입력 방향의 특별 프레임에 설치됩니다 . 바코드 스
트립의 위치에 따라, PCB 전송 방향과 평행 또는 수직 방향으로 스트립을 읽을 수 있도록 몇 가
지 간단한 단계만으로 바코드 스캐너를 부착할 수 있습니다 .
이중 컨베이어를 사용할 때는 4 개의 보드 바코드 리더가 개장될 수 있습니다 . 이들은 컨베이어
레인 모두에서 보드의 상단이나 하단을 스캔할 수 있습니다 .
바코드 스캐너는 2 가지 버전이 있습니다 .
– 1D 보드 바코드 리더
이 바
코드 스캐너는 바코드를 처리합니다 . 6
– 2D 보드 코드 리더
이 코드 리더는 바코드와 매트릭스 코드를 처리합니다 . 매트릭스 코드는 바코드 라벨에 대
한 공간이 충분하지 않을 때 주로 사용됩니다 . 6
참고 :
동일한 장비에서 1D 및 2D 바코드 리더와 2D 코드 리더를 결합하는 것은 가능하지 않습니다 . 6
