사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.11 마그네틱 핀 지지대
327
6.11 마그네틱 핀 지지대
품목번호 00119680-xx 마그네틱 핀 지지대
넓은 보드는 일정 조건 하에서 더 이상 원하는 정확도로 컴포넌트를 실장할 수 없도록 실장 중에
편향되는 경향이 있습니다 . 심하게 굽은 PCB도 실장 정확도를 떨어뜨립니다 . 이 문제는 리프
팅 테이블에 마그네틱 핀 지지대를 장착함으로써 손쉽게 해결할 수 있습니다 .
6

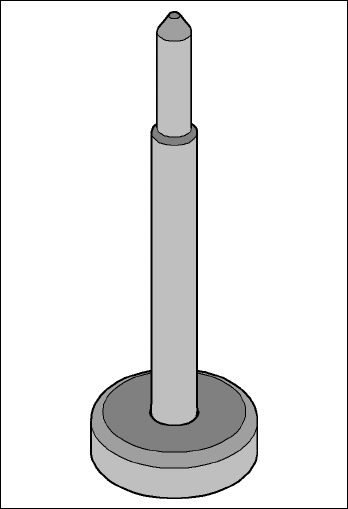

그림 . 6.11 - 1 마그네틱 핀 지지대
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX4/DX4
6.12 진공 펌프 소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판
328
6.12 진공 펌프
품목 번호 00119787-xx X 시리즈 및 SX/DX 의 진공 펌프
6.12.1 진공 펌프의 안전 지침
경고 6
→ 제공된 작업 매뉴얼의 안전 지침을 준수하십시오 !
6.12.2 설명
각각의 Collect&Place 헤드에는 홀딩 및 실장 회로에 필요한 진공을 제공하는 자체의 진공 발생
기가 있습니다 . 실장 헤드의 진공 발생기는 Venturi 원리에 따라 작동합니다 . 진공 펌프와 함께
작동하면 SpeedStar(C&P20) 는 압축 공기 소비를 크게 줄일 수 있습니다 . 운영 비용은 발생한
에너지 비용에 따라 감소합니다 .
참고 6
진공 펌프를 이용한 압축 공기 소비 값은 102 페이지의 3.2.4 단원에서 확인할 수 있습니다 .
6.13 긴 보드 옵션 (LBO)
" 긴 보드 " 옵션을 사용하면 특정 보드 길이를 초과하는 보드를 실장할 수 있습니다 .
참고 6
이 옵션의 기능은 보드 구조에 따라 다릅니다 .
품목 번호 00519873-xx 이중 컨베이어 SX 용 " 긴 보드 " 옵션
품목 번호 00120623-xx 단일 컨베이어 DX4 용 " 긴 보드 550 mm" 옵션
품목 번호 00120624-xx 단일 컨베이어 DX4 용 " 긴 보드 380 mm" 옵션
사용자 매뉴얼 SIPLACE SX4/DX4 6 스테이션 확장
소프트웨어 버전 SC.704.xx 에서 업데이트 02/2011 한글판 6.14 비전 인식 스테이션
329
6.14 비전 인식 스테이션
품목 번호 00119788-xx 비전 인식 스테이션
6
그림 . 6.14 - 1 33 타입 컴포넌트 카메라가 탑재된 비전 인식 스테이션
