Betriebsanleitung SIPLACE 80S-20/F4/F4-6 17 Pipettenübersicht
Ausgabe 07/97 ab Softwareversion SR.403.xx 17.2 Pipettenübersicht
17 - 13
17.2 Pipettenübersicht

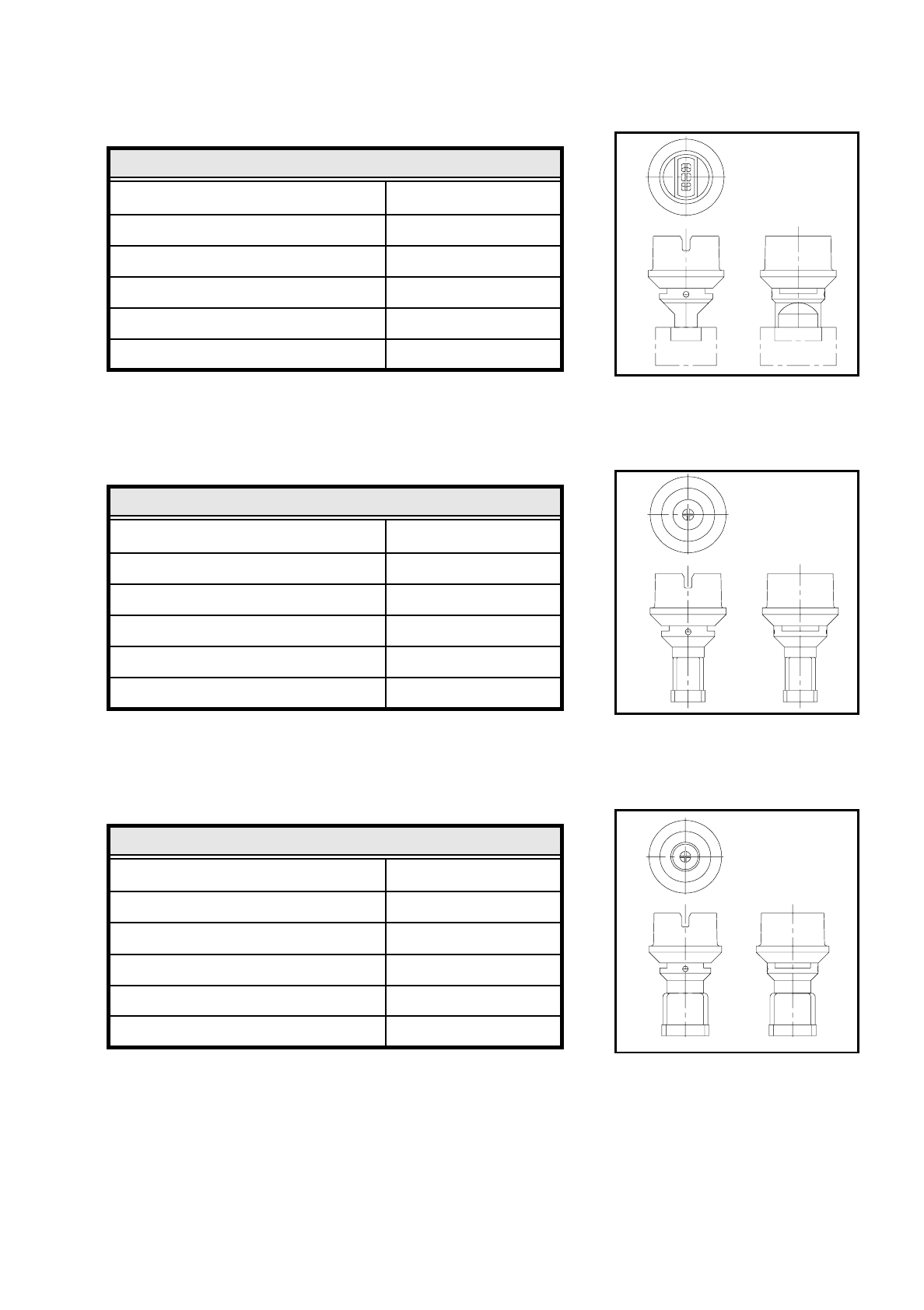

17.2.1 Pipettentypen des 12er Revolver- Bestückkopfes
Pipette Typ 701
Saugquerschnitt
0,20 mm
2
Höhe 9 mm
Material Keramik
Bestückbare Bauelemente 0402 / 0603
Farbkennzeichnung GELB
ab Artikelnummer 00322603-01
Pipette Typ 704
Saugquerschnitt
0,58 mm
2
Höhe 8 mm
Material Keramik
Bestückbare Bauelemente 0603 / 0805 / 1206
Farbkennzeichnung ORANGE
ab Artikelnummer 00322602-01
Pipette Typ 705
Saugquerschnitt
2,88 mm
2
Höhe 7 mm
Material Keramik
Bestückbare Bauelemente Tantal
Farbkennzeichnung ROT
ab Artikelnummer 00322600-01
17 Pipettenübersicht Betriebsanleitung SIPLACE 80S-20/F4/F4-6
17.2 Pipettenübersicht Ausgabe 07/97 ab Softwareversion SR.403.xx
17 - 14
Pipette Typ 711
Saugquerschnitt
0,20 mm
2
Höhe 16 mm
Material Vectra C130
Bestückbare Bauelemente 0402 / 0603
Farbkennzeichnung GELB
ab Artikelnummer 00321854-03
Pipette Typ 714
Saugquerschnitt
0,58 mm
2
Höhe 15 mm
Material Vectra C130
Bestückbare Bauelemente 0603 / 0805 / 1206
Farbkennzeichnung ORANGE
ab Artikelnummer 00321861-03
Pipette Typ 715
Saugquerschnitt
2,88 mm
2
Höhe 14 mm
Material Vectra C130
Bestückbare Bauelemente Tantal
Farbkennzeichnung ROT
ab Artikelnummer 00321862-03
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 17 Pipettenübersicht
Ausgabe 07/97 ab Softwareversion SR.403.xx 17.2 Pipettenübersicht
17 - 15
Pipette Typ 717
Saugquerschnitt
11,07 mm
2
Höhe 12 mm
Material Vectra C130
Bestückbare Bauelemente SO >3 x 7
Farbkennzeichnung PINK
ab Artikelnummer 00321863-03
Pipette Typ 718
Saugquerschnitt
1,7 mm
2
Höhe 11 mm
Material Vectra C130
Bestückbare Bauelemente Alu-Kond. <
∅
3x2
Farbkennzeichnung GRÜN
ab Artikelnummer 00321864-03
Pipette Typ 719
Saugquerschnitt
9,6 mm
2
Höhe 11 mm
Material Vectra C130
Bestückbare Bauelemente Alu-Kond. <
∅
5x2
Farbkennzeichnung BLAU
ab Artikelnummer 00321867-03
