4OM-1482 1-51 1304-001 4.12 Sezione quadro di comando Filtro (1 posizione) Ogni 3 mesi Pulizia Tempo richiesto: 4 Minuti (1) Rimuovere le viti (3 posizioni) che fissano il filtro antipolvere e togliere il filtro antipolv…
4OM-1482
1-501304-001

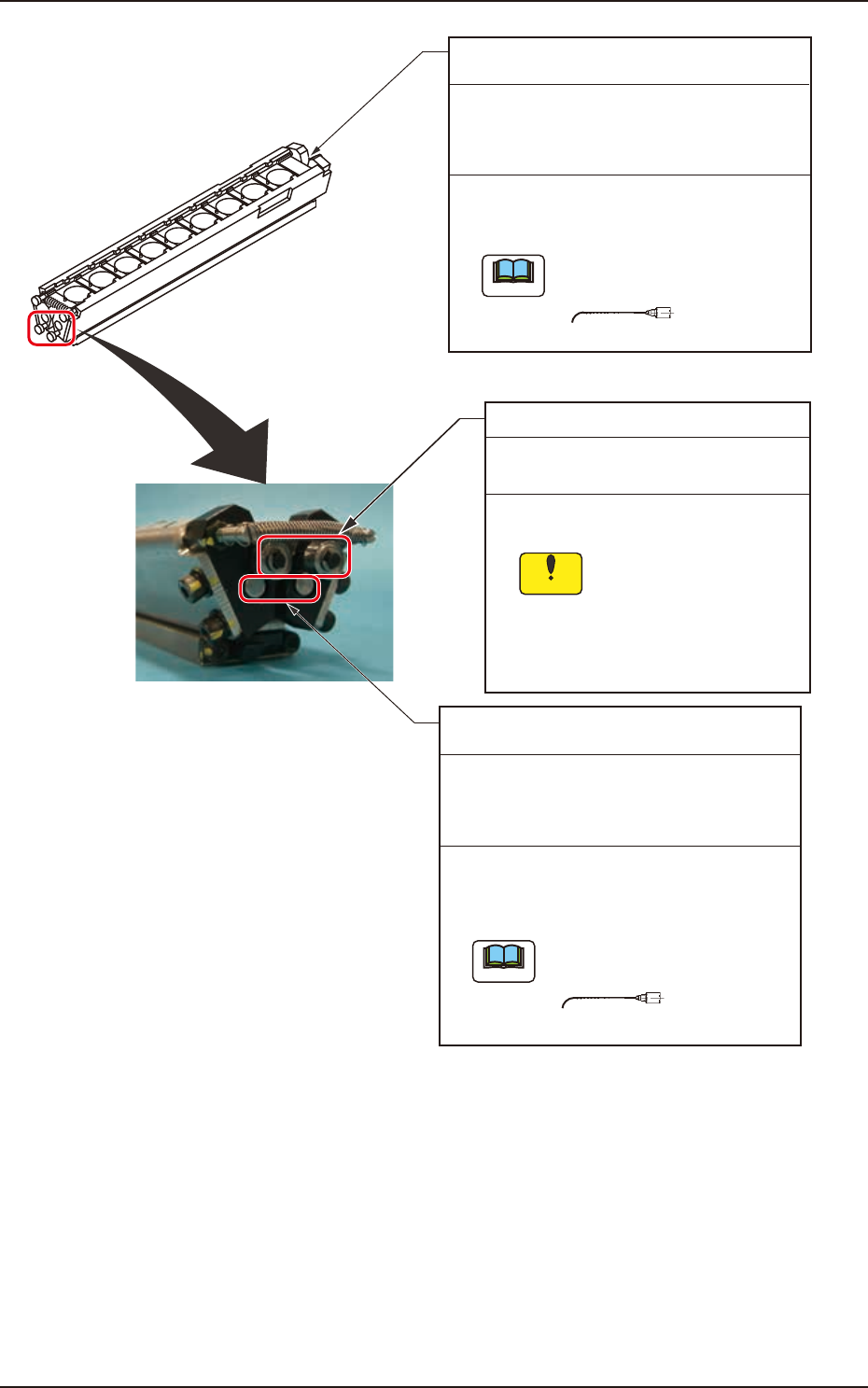

Rullo camme
Ogni mese Pulizia e lubrificazione
(MOLYNOC GREASE AP1)
Sezione scorrevole perno della flangia
otturatore
(1) Rimuovere il vecchio grasso utilizzando un
panno oliato
(2) Applicare il nuovo grasso con una siringa.
(1) Rimuovere il vecchio grasso utilizzando
un panno oliato
(2) Applicare il nuovo grasso a mano
oppure utilizzando un pennello.
Ogni 3 mesi Pulizia e lubrificazione
(MOLYNOC GREASE AP1)
Tempo richiesto: 5 Minuti
Numero 19
Utilizzare l’ugello numero 19
(marrone).
Note
Sezione scorrevole perno della flangia
otturatore
Ogni 3 mesi Pulizia e lubrificazione
(MOLYNOC GREASE AP1)
Tempo richiesto: 5 Minuti
(1) Rimuovere il vecchio grasso utilizzando un
panno oliato.
(2) Applicare il nuovo grasso con una siringa.
Utilizzare l’ugello numero 19
(marrone).
Numero 19
Note
Prestare molta attenzione
a non lasciare i fibre di
scarto dopo avere pulito
il vecchio grasso.
Notice
F4A43
4.11 Sezione alloggio ugelli
4OM-1482
1-511304-001

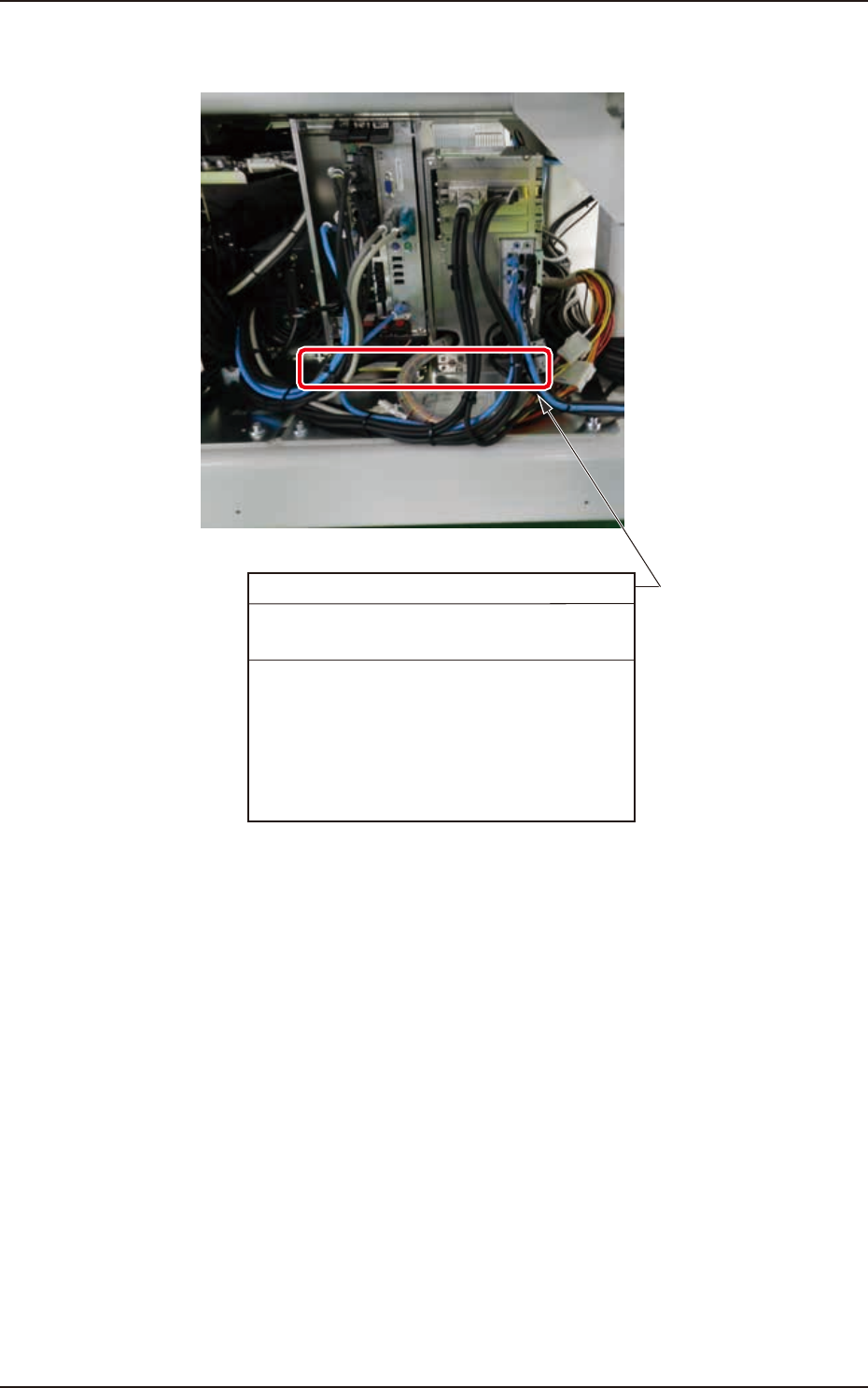

4.12 Sezione quadro di comando
Filtro (1 posizione)
Ogni 3 mesi Pulizia
Tempo richiesto: 4 Minuti
(1) Rimuovere le viti (3 posizioni) che fissano
il filtro antipolvere e togliere il filtro
antipolvere.
(2) Aspirare la sporcizia e la polvere con un
aspirapolvere.
(3) Fissare il filtro antipolvere.
F4A44
4.12 Sezione quadro di comando
4OM-1482
1-52

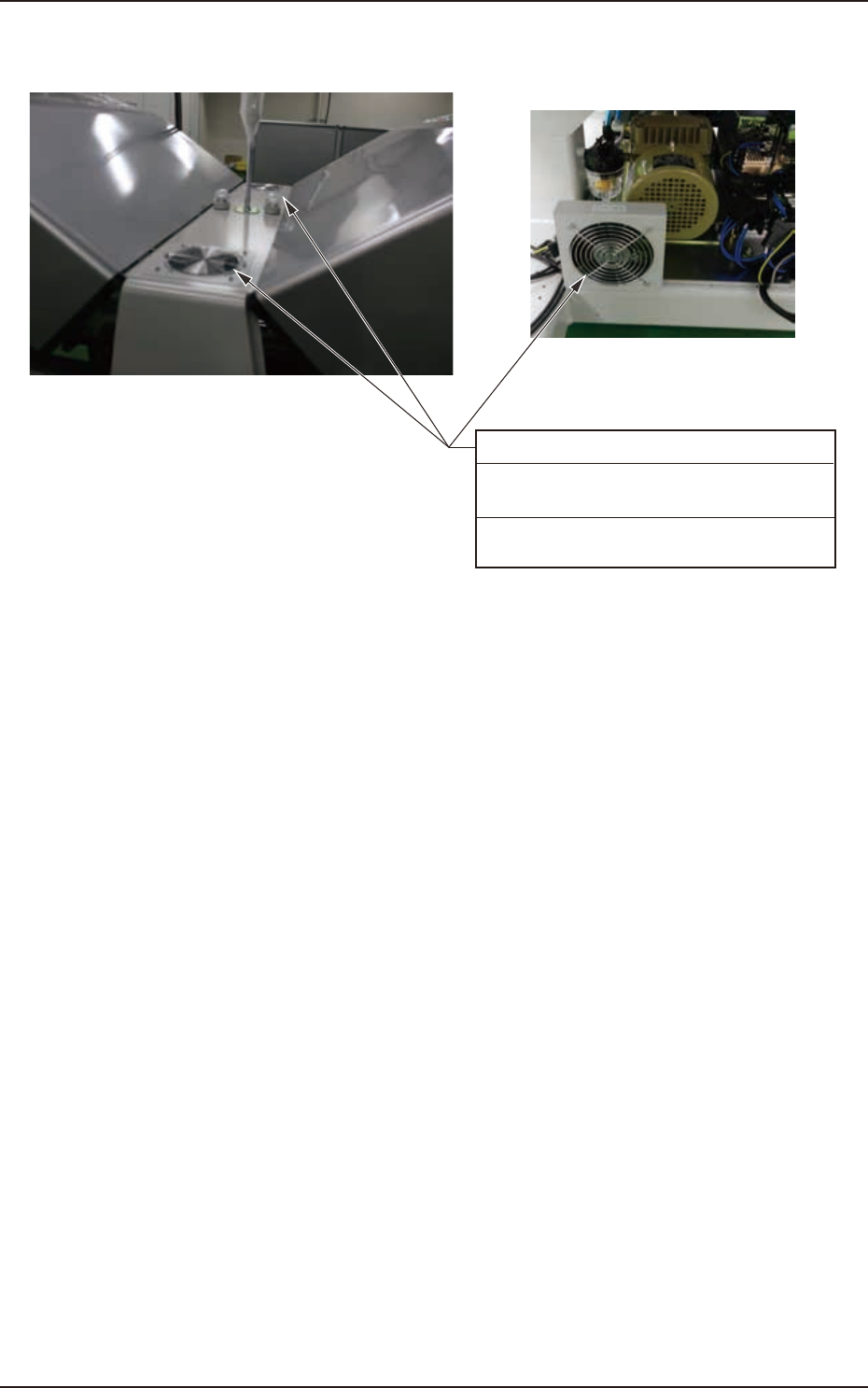

4.13 Sezione ventole
Ogni 3 mesi Pulizia
Tempo richiesto: 10 Minuti
Aspirare la sporcizia e la polvere dai filtri
antipolvere con un aspirapolvere.
Ventola (3 posizioni)
F4A45
1304-001
4.13 Sezione ventole
