4OM-1842 1-16 3. Parti soggette a manutenzione 3.1 V eduta completa Notice Sono incluse tutte le operazioni con le coperture rimosse. Dopo la manutenzione, assicurarsi di attaccare la copertura. Veduta frontale della mac…
4OM-1842
1-15
1304-001
Unità
Parti soggette a ispezione,
pulizia e lubricazione
Lavoro Grasso Strumenti necessari Controllo
4.11 Sezione alloggio
ugelli
Alloggio ugelli
per ugelli ad alta
velocità
Area di scorrimento alloggio
ugelli
Pulizia,
Lubricazione
DE1 Panno oliato
Sezione di scorrimento perno
della angia otturatore
Pulizia,
Lubricazione
NM1
Alloggio ugelli
per ugello multi-
funzione
Area di scorrimento alloggio
ugelli
Pulizia,
Lubricazione
DE1 Panno oliato
Sezione di scorrimento perno
della angia otturatore
Pulizia,
Lubricazione
NM1
4.12 Sezione quadro di
comando
Filtro Pulizia -----
4.13 Ventole
Ventola Pulizia -----
Ventola di aspirazione dell'aria Pulizia -----
T4A12
2.5 Manutenzione semestrale
Codici grasso
DE1 :
DAPHNE EPONEX GREASE No. 1
IEL/V :
BARRIERTA IEL/V
Unità
Parti soggette a ispezione,
pulizia e lubricazione
Lavoro Grasso Strumenti necessari Controllo
4.8 Sezione assi X/Y
Supercie lato cavo asse X Pulizia,
Lubricazione
IEL/V Panno oliato, Pennello
Posizioni di ssaggio cavo asse
X
Ispezione ----- -----
Scala lineare asse X Pulizia ----- Panno
Supercie lato cavo asse Y Pulizia,
Lubricazione
IEL/V Panno oliato, Pennello
Posizioni di ssaggio cavo asse
Y
Ispezione ----- -----
Scala lineare asse Y Pulizia ----- Panno
4.9 Sezione
posizionamento
PCB
Proli scanalati Albero lettato Pulizia,
Lubricazione
DE1 Panno oliato,
Ingrassatore a mano,
SPK-3C
T4A13
2.6 Manutenzione annuale
Unità
Parti soggette a ispezione,
pulizia e lubricazione
Lavoro Grasso Strumenti necessari Controllo
4.6 Sezione taglierina
Foglio di uoro Sostituzione ----- Cacciavite, Chiave
Gruppo morsetto di uretano Sostituzione ----- Cacciavite, Chiave
Anello piatto Sostituzione ----- Cacciavite, Chiave, Chiave
dinamometrica
T4A14
2.4 Manutenzione trimestrale
4OM-1842
1-16
3. Parti soggette a manutenzione
3.1 Veduta completa
Notice
Sono incluse tutte le operazioni con le coperture rimosse.
Dopo la manutenzione, assicurarsi di attaccare la copertura.

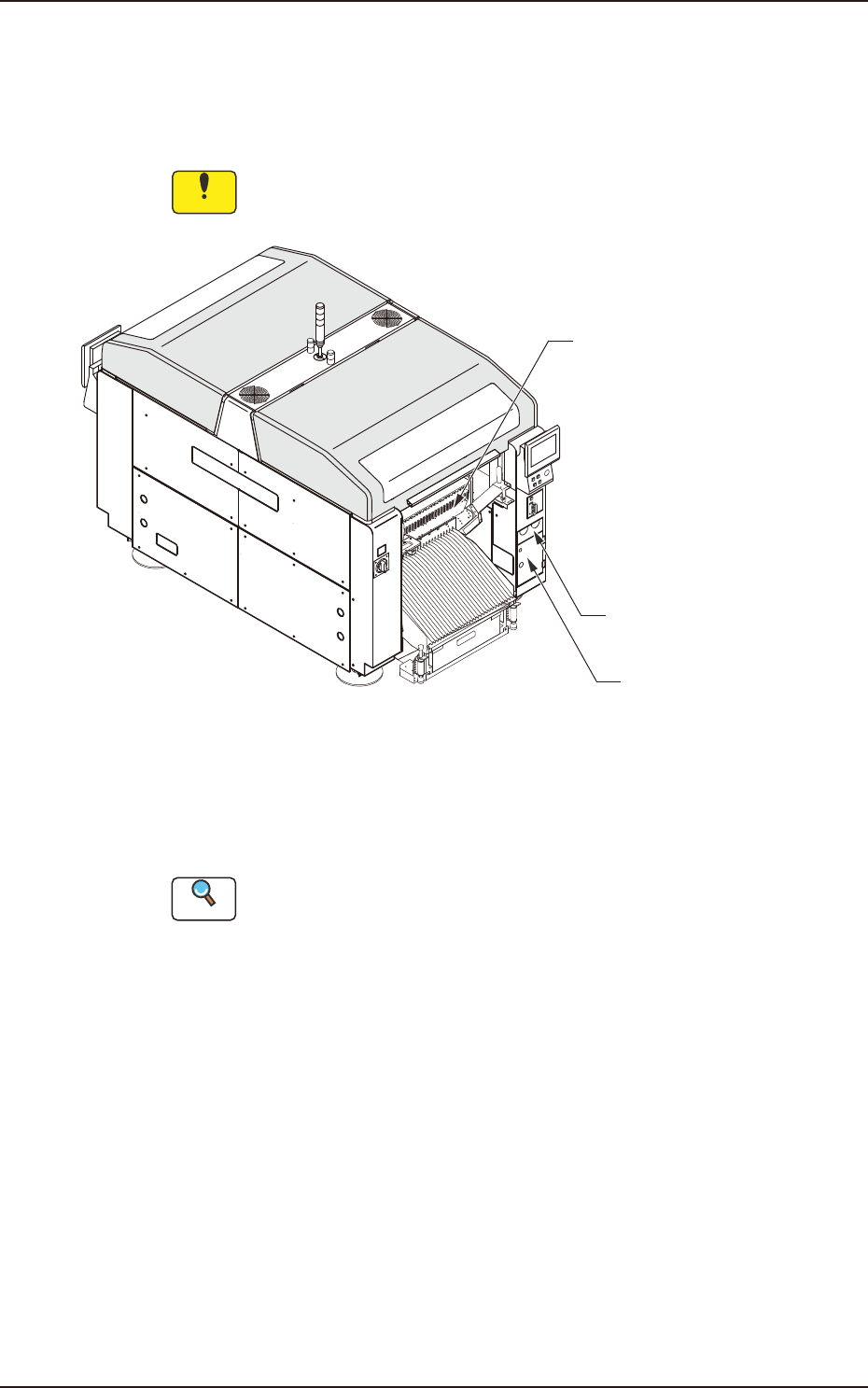

Veduta frontale della macchina
Sorgente aria
Sistema di aspirazione
Sezione carrello caricatori
F4A6
Reference
(a) Fare riferimento al paragrafo "3.2" del "Capitolo 1", ed elementi
successivi, per informazioni dettagliate sui punti di ogni sezione soggetti a
manutenzione e su come eseguirla.
(b) Per quanto riguarda le opzioni, fare riferimento a ciascun Manuale di
Istruzioni dei dispositivi specicati per la manutenzione.
1304-001
3. Parti soggette a manutenzione
4OM-1842
1-17

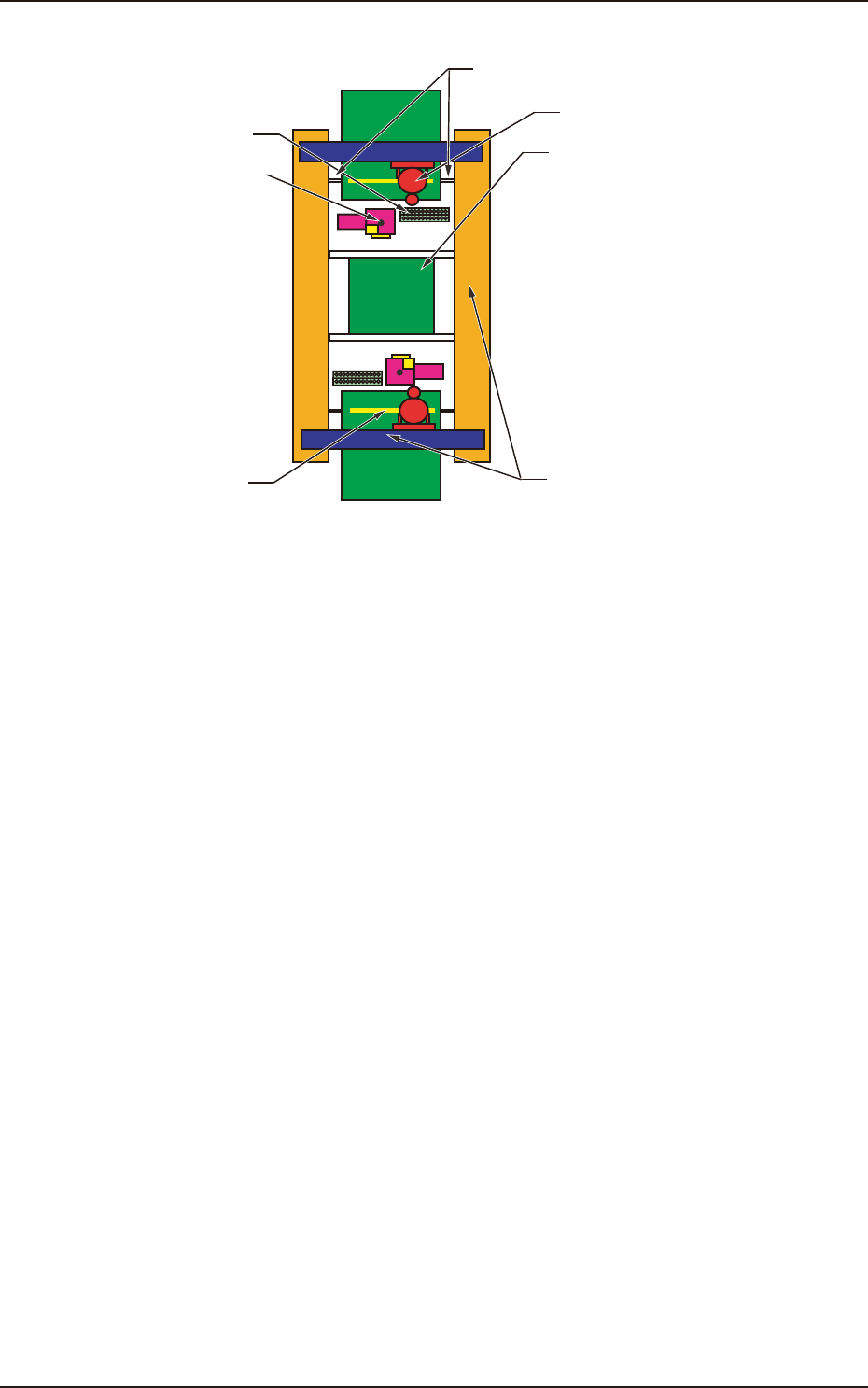

(Lato anteriore della macchina)
(Lato posteriore della macchina)
Sezione alloggio ugelli
Sezione posizionamento PCB
Sezione testa
Sezione asse XY
Sezione telecamera
riconoscimento componenti
Sezione taglierina
Sezione guida base caricatori
F4A7
1304-001
3.1 Veduta completa
