4OM-1842 1-37 1304-001 T esta multi-funzione Albero filettato (2 posizioni) Numero 49 Ogni 3 mesi Lubrificazione (DAPHNE EPONEX GREASE No. 1) Tempo richiesto: 15 Minuti Applicare il nuovo grasso con una siringa. Utilizza…
4OM-1842
1-361304-001
AVVISO
Assicurarsi della direzione di inserimento del ltro
a pieghe, quindi inserire il ltro a pieghe in modo
sicuro no alla ne.
Assicurarsi che la supercie superiore del ltro a
pieghe sia allineata con la supercie superiore del
blocco superiore.
Supporto filtro
Assicurarsi che l'altezza del filtro a
pieghe sia allineata con quella del
blocco superiore.
F4A29
4.7 Sezione testa
4OM-1842
1-371304-001

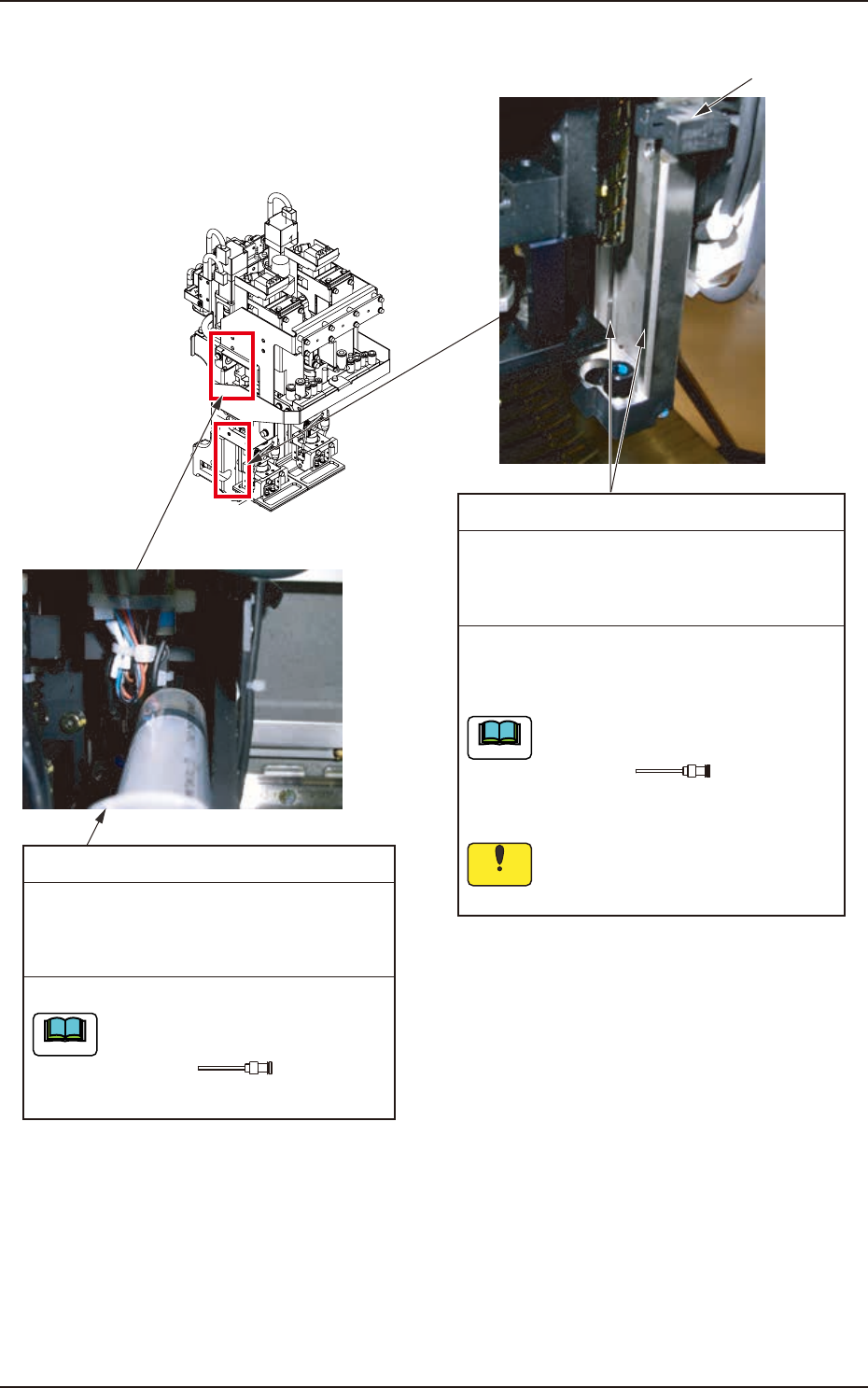

Testa multi-funzione
Albero filettato (2 posizioni)
Numero 49
Ogni 3 mesi Lubrificazione
(DAPHNE EPONEX GREASE No. 1)
Tempo richiesto: 15 Minuti
Applicare il nuovo grasso con una siringa.
Utilizzare l'ugello numero 49.
Note
Guida lineare (2 posizioni)
Sensore
Numero 49
Ogni 3 mesi Lubrificazione
(DAPHNE EPONEX GREASE No. 1)
Tempo richiesto: 15 Minuti
Applicare il nuovo grasso con una siringa.
Utilizzare l'ugello numero 49.
Note
Il grasso deve essere applicato ogni 3 mesi dopo
il primo mese.
Notice
Applicare il grasso, facendo
attenzione di non ungere di grasso
il sensore.
Testa multi-funzione F4A30
4.7 Sezione testa
4OM-1842
1-38

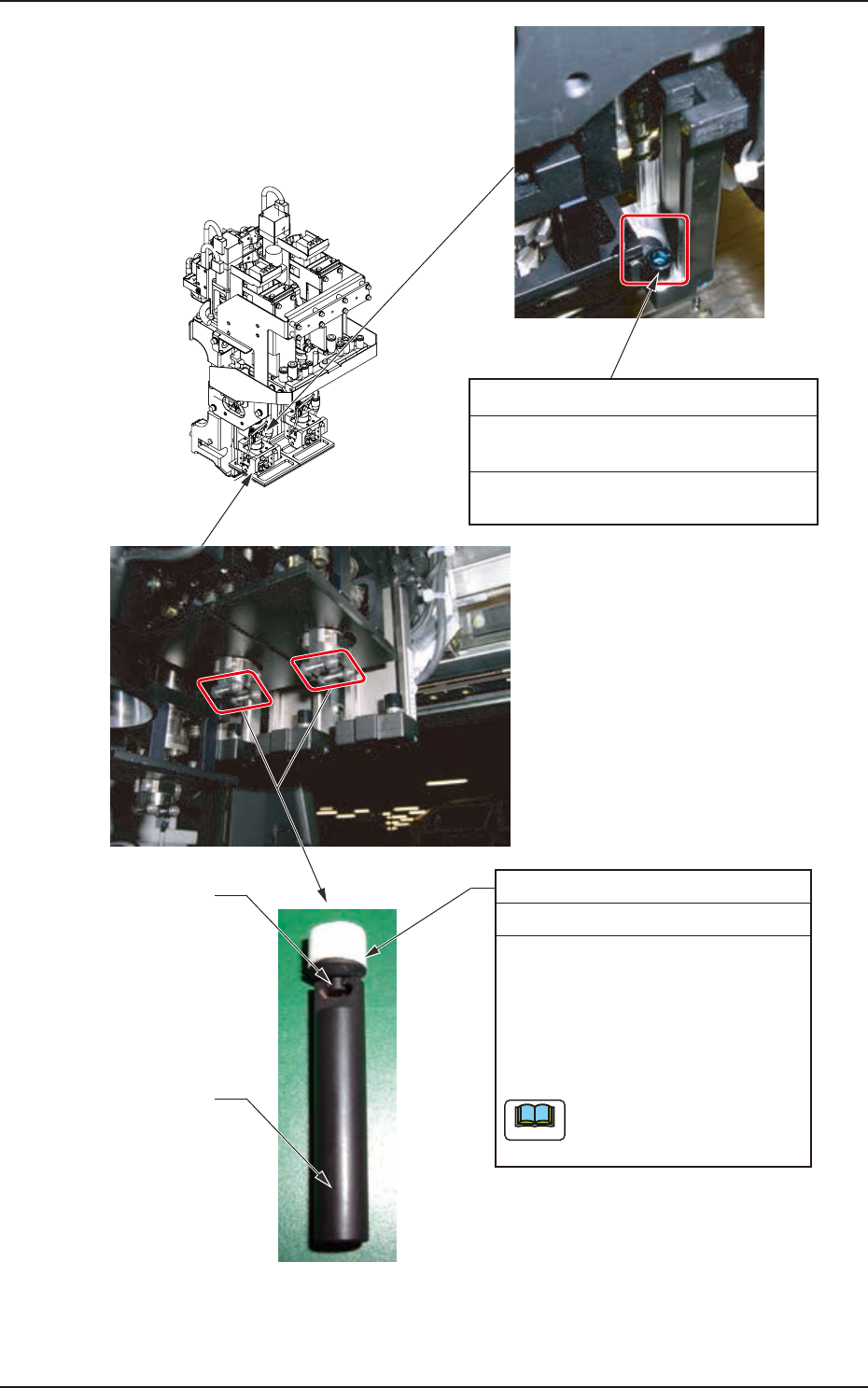

Filtro di aspirazione
Supporto filtro
Supporto installazione/
rimozione ugello
Coppa (2 posizioni)
Note
Quando il filtro è cambiato,
attaccare o staccare il supporto
verticalmente.
Abbassare il supporto del filtro per
rimuovere.
Utilizzare il supporto di montaggio filtro
per cambiare il filtro di aspirazione.
Dopo il cambio, inserire il supporto del
filtro nell'albero situato al centro del
supporto ugello.
Ogni 3 mesi Pulizia
Ogni 3 mesi Sostituzione
Tempo richiesto: 3 Minuti
Pulire il vecchio grasso nella coppa utilizzando
un panno oliato.
F4A31
1304-001
4.7 Sezione testa
