4OM-1482 1-62 • Utilizzo del supporto di pulizia dell'ugello Un supporto per la pulizia di HG22C o HG33C dalla punta utilizzando un perno è fornito in dotazione. Perno Ugello Supporto pulizia punta dell'ugello…
4OM-1482
1-61
(3) Spostare il perno su tutta la lunghezza del foro di prelievo e rimuovere
l’ostruzione interna.
Perno
Ugello ad alta velocità
F4A52
(4) Sofare l'aria e rimuovere la sporcizia (utilizzare del nastro adesivo per
mascheratura per rimuovere le particelle di sporcizia dalla testa dell'ugello ad
alta velocità).
Ugello ad alta velocità
Nastro adesivo
per mascheratura
F4A53
1304-001
5.5 Pulizia del foro dell’ugello ad alta velocità utilizzando il perno
4OM-1482
1-62
•

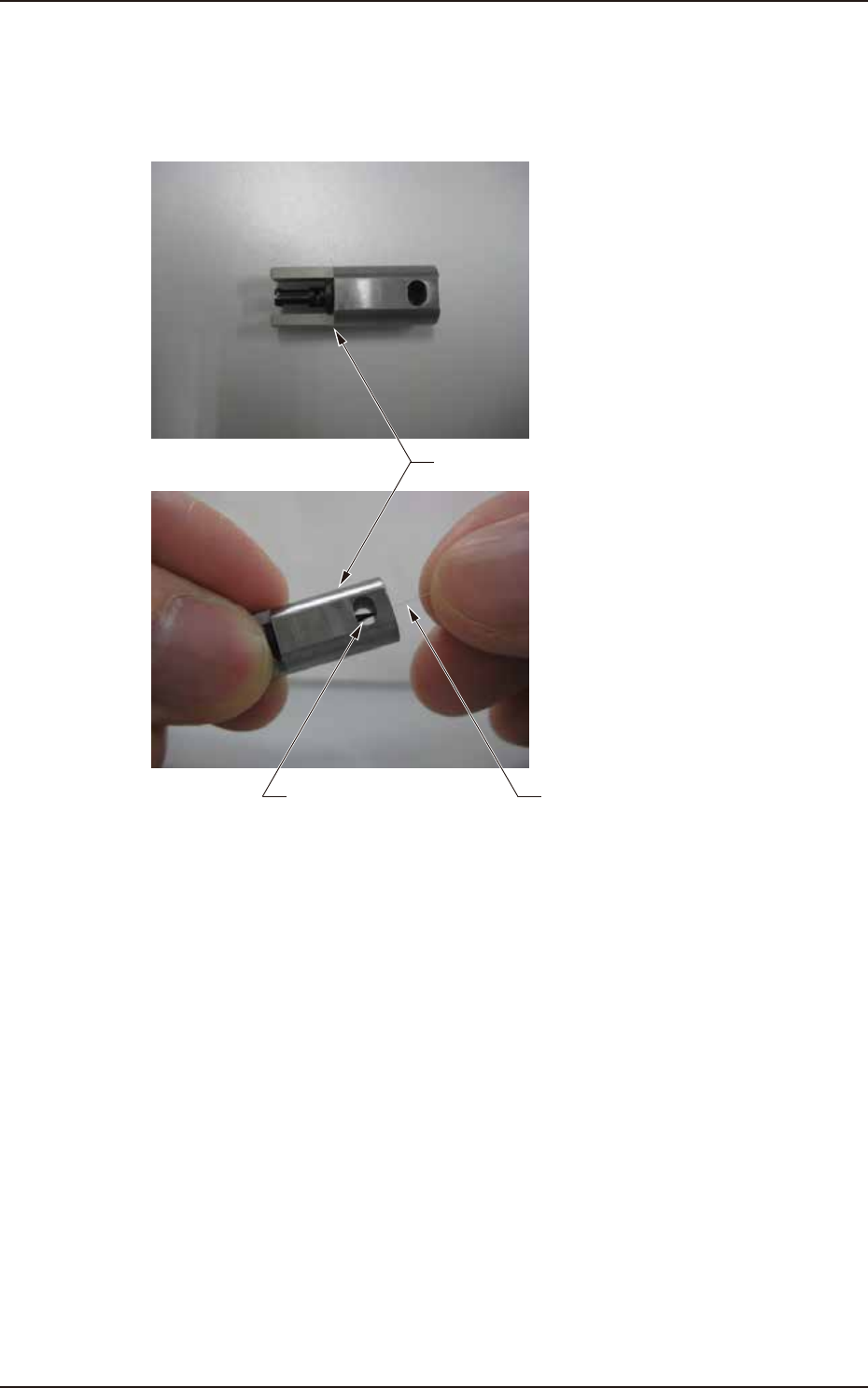

Utilizzo del supporto di pulizia dell'ugello
Un supporto per la pulizia di HG22C o HG33C dalla punta utilizzando un perno è
fornito in dotazione.
Perno
Ugello
Supporto pulizia punta dell'ugello
F4A54
Inserire l'ugello dalla sezione della punta nel supporto ed inserire delicatamente il
perno nel foro della punta dell'ugello con l'ugello premuto contro il supporto.
Se l’inserimento del perno è difcoltoso, non applicare forza, ma ripetere
l’operazione di inserimento e rimozione del perno.
1304-001
5.5 Pulizia del foro dell’ugello ad alta velocità utilizzando il perno
4OM-1482
1-631304-001
5.6 Macchina pulizia idraulica
È disponibile l'uso di macchine per la pulizia idraulica disponibili sul mercato.
Esempio: Mac3 III (produttore: Nakamura Cyoukou)
Note
Quando il foro è ostruito con pasta di saldatura, potrebbe non essere possibile
eseguire la pulizia.
Pulire anche con il perno.
Dopo la pulizia, asciugarlo completamente utilizzando un sofo d’aria o una
asciugatrice.
5.6 Macchina pulizia idraulica
