4OM-1842 1-18 1304-001 4. Parti soggette a ispezione, pulizia e lubricazione Di seguito sono descritte le mansioni di manutenzione necessarie per ciascuna unità. Reference Fare riferimento al paragrafo "2. Elenco d…
4OM-1842
1-17
(Lato anteriore della macchina)
(Lato posteriore della macchina)
Sezione alloggio ugelli
Sezione posizionamento PCB
Sezione testa
Sezione asse XY
Sezione telecamera
riconoscimento componenti
Sezione taglierina
Sezione guida base caricatori
F4A7
1304-001
3.1 Veduta completa
4OM-1842
1-181304-001
4. Parti soggette a ispezione, pulizia e lubricazione
Di seguito sono descritte le mansioni di manutenzione necessarie per ciascuna
unità.
Reference
Fare riferimento al paragrafo "2. Elenco di controllo di manutenzione" del
"Capitolo 1" per la manutenzione basata sulla frequenza di utilizzo.
4.1 Sorgente dell'aria

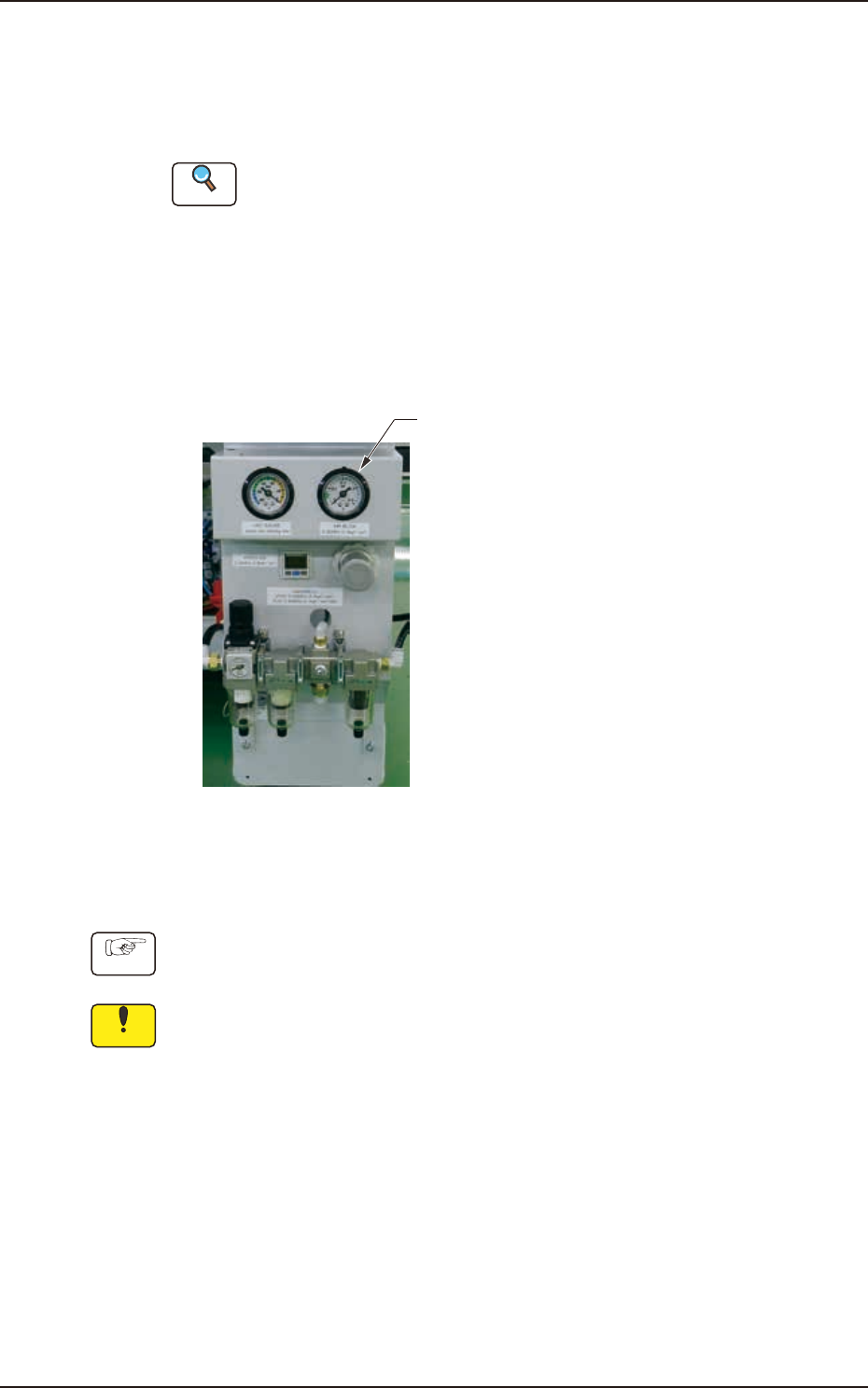

4.1.1 Controllo pressione aria Compressa
Ciclo: Ogni giorno (Tempo richiesto : 1 minuto)
Pressione di soffiaggio dell'aria
F4A8
Procedure
Controllare che il manometro indichi l'impostazione iniziale (0,05 MPa (0,5 kgf/
cm
2
)). Non modicare la pressione salvo sia necessario.
Notice
La pressione è regolata al momento della spedizione della macchina.
4. Parti soggette a ispezione, pulizia e lubricazione
4OM-1842
1-191304-001
4.1.2 Controllo pressione aria principale
Ciclo: Ogni giorno (Tempo richiesto : 1 minuto)
Pressione principale dell'aria
F4A9
Procedure
Pressione dell’aria impostata 0,45 MPa (4,6 kgf/cm
2
). Controllare che l’aria sia
"Min. 0,4 MPa (4,1 kgf/cm
2
)" mentre la macchina è in funzione.
In caso contrario, regolare la pressione dell'aria.
4.1 Sorgente dell'aria
