4OM-1842
1-231304-001
4.2 Sistema di aspirazione
4.2.1 Controllo pressione del vuoto
Ciclo: Ogni giorno (Tempo richiesto: 1 minuto)

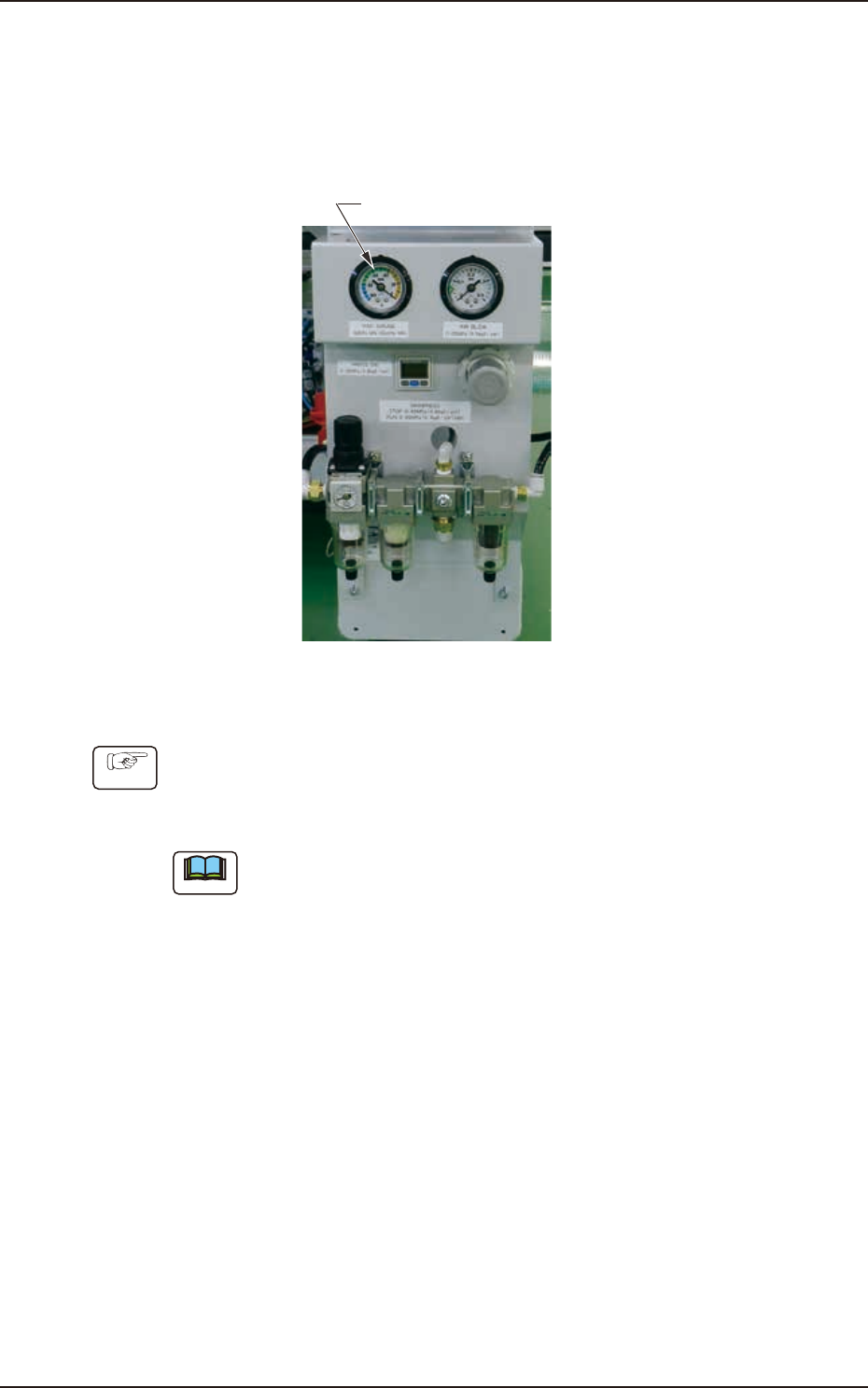

Pressione del vuoto
F4A14
Procedure
Controllare visivamente la pressione del vuoto.
Valvola del vuoto completamente chiusa : Min. -93 kPa (Min. 70 cmHg) o più
In esecuzione : Min. -60 kPa (Min. 45 cmHg) o più
Note
Quando la pressione del vuoto è insufciente, l'aria può fuoriuscire dalla linea di
aspirazione, oppure la pompa di aspirazione può rompersi.
4.2 Sistema di aspirazione
4OM-1842
1-241304-001
4.2.2 Pulizia del ltro
Ciclo: Ogni 3 Mesi (Tempo richiesto : 10 minuti)
Custodia filtro
C
Filtro
F4A15
Procedure
(1) Rimuovere quattro viti che ssano la copertura situata sull'area inferiore del
lato anteriore della macchina e togliere la copertura.
(2) Ruotare la custodia ltro nella direzione indicata dalla freccia C per staccare
ed estrarre il ltro.
(3) Sofare aria per pulire il ltro.
Note
Quando la pressione del vuoto cala durante il funzionamento, sostituire il
ltro con uno nuovo.
(4) Fissare la copertura e serrare le viti di ssaggio.
Notice
Se si rimane uno spazio tra la macchina principale e la copertura,
durante il funzionamento il nastro uscirà da quella fessura causando
la rottura o generando un errore.
4.2 Sistema di aspirazione
4OM-1842
1-25
4.3 Sezione telecamera riconoscimento componenti
4.3.1 Pulizia della telecamera di riconoscimento componenti
AVVISO
Non mettere la mano sul blocco punti di riferimento.
Se è applicata troppa forza, il blocco punti di
riferimento si potrebbe deformare.
Notice
Per la pulizia, assicurarsi di utilizzare una forza di aspirazione come
quella di un aspirapolvere.
Non sofare l'aria a nessuna sezione di pulizia utilizzando una pistola ad
aria.
Quando l'aria è sofata, la sporcizia e la polvere all'interno della
macchina si disperderanno, causando un guasto al sistema di
riconoscimento ed alla macchina.
Blocco punti di riferimento
Telecamera di riconoscimento componenti
(2 posizioni)
Ogni giorno Pulizia
Tempo richiesto: 4 Minuti
Rimuovere i componenti che sono caduti con
un paio di pinzette di aspirazione e pulire la
polvere con un panno per la pulizia delle lenti.
F4A16
Note
G -S047-01 Adhesive Cleaner (codice: 226J2091) è disponibile come opzione
Adesivo per la pulizia
F4A17
1304-001
4.3 Sezione telecamera riconoscimento componenti
