4OM-1842 1-8 1.3 Elementi per la manutenzione periodica Gli elementi (verica, pulizia, lubricazione, eccetera) che richiedono una manutenzione periodica sono classicati e descritti in base a ciascun singolo dispositiv…
4OM-1842
1-7

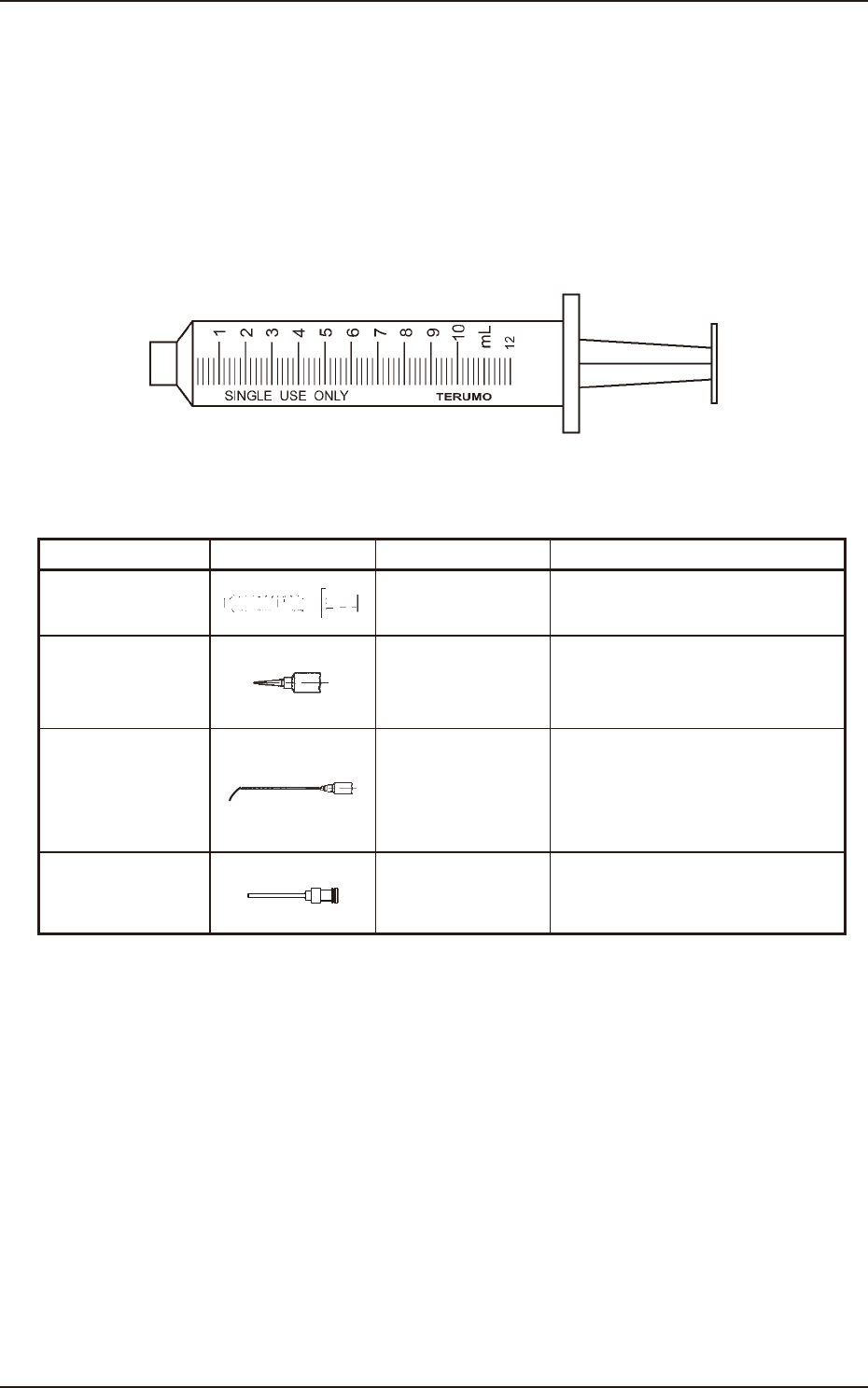

(4) Siringa
Produttore: TERUMO
Questo ingrassatore a mano può essere utilizzato per due tipi di grassi.
Utilizzare in modo appropriato le siringhe e l'ugello.
Due tipi di grasso :
DAPHNE EPONEX GREASE No. 1
MOLYNOC GREASE AP1
Aspetto
F4A5
Standard Forma Numero parte Osservazioni
Siringa
KYB-M382K-00
228A0171
Produttore: TERUMO
10ml SS-10-LZ
Ugello n. 18
(Colore: verde)
---
216A0451
Produttore: SAN-EI TECH
Diametro interno: 0.84mm
Ugello conico n. 5118TT-B
Ugello n. 19
(Colore :
Marrone)
KYB-M380X-00
0916D108
Produttore: NIPRO
Diametro interno: 0.79mm
Lunghezza: 65 mm estremità
piatta
Ugello n. 49
KYB-M380E-00
0916D712
Lunghezza: 145 mm
T4A4
1304-001
1.2 Preparazione per la manutenzione
4OM-1842
1-8
1.3 Elementi per la manutenzione periodica
Gli elementi (verica, pulizia, lubricazione, eccetera) che richiedono una
manutenzione periodica sono classicati e descritti in base a ciascun singolo
dispositivo.
Reference
Fare riferimento al paragrafo "2. Elenco di controllo di manutenzione" del
"Capitolo 1" per la manutenzione basata sulla frequenza di utilizzo.
Notice
Gli asterischi * indicano che gli elementi richiedono la manutenzione solo
la prima volta.
Attenersi al ciclo di manutenzione indicato con ○ per l’utilizzo successivo.
Nome dispositivo
Parti soggette a ispezio-
ne, pulizia e lubricazio-
ne
Lavoro
Ciclo di manutenzione
Giorna-
liera
Settima-
nale
Mensile
Ogni
3
mesi
Ogni
6
mesi
Annuale
4.1 Sorgente dell'aria
Pressione principale dell'a-
ria
Ispezione
○
Pressione di sofaggio
dell'aria
Ispezione
○
Pressione morsetto Z
Ispezione
○
Scarico
Pulizia
○
Filtro
Pulizia
○
4.2 Sistema di aspirazio-
ne
Pressione del vuoto
Ispezione
○
Filtro
Pulizia
○
4.3 Sezione telecamera
riconoscimento com-
ponenti
Telecamera di riconosci-
mento componenti
Pulizia
○
Alloggio componenti
Pulizia
○
Hanenaito
Pulizia
○
Punto di riferimento
Pulizia
○
Supporto piastra di vetro
QFP
Pulizia
○
Piastra di apprendimento
Pulizia
○
4.4 Sezione guida base
caricatori
Ingranaggio a vite senza
ne
Lubrica-
zione
○
4.5 Sezione carrello cari-
catori
Scanalatura sulla base
caricatori
Pulizia
○
Supercie superiore della
base caricatori
Pulizia
○
Scatola bobina
Pulizia
○
Scatola riuti
Pulizia
○
Supercie superiore del
soppressore
Pulizia
○
T4A5
1304-001
1.3 Elementi per la manutenzione periodica
4OM-1842
1-9
Nome dispositivo
Parti soggette a ispezio-
ne, pulizia e lubricazio-
ne
Lavoro
Ciclo di manutenzione
Giorna-
liera
Settima-
nale
Mensile
Ogni
3
mesi
Ogni
6
mesi
Annuale
4.6 Sezione taglieri-
na
Scatola taglierina
Pulizia
○
Guida lineare
Lubrica-
zione
○
Anello piatto
Sostitu-
zione
○
Foglio di uoro
Sostitu-
zione
○
Morsetto di uretano
Sostitu-
zione
○
Cuscinetto a rullini
Lubrica-
zione
○
4.7 Sezione testa
ad alta velocità
Albero lettato U/D ugello
(asse NL)
Pulizia,
Lu-
bricazione
○
Albero lettato U/D testa
(asse HL)
Pulizia,
Lu-
bricazione
○
Guida lineare U/D testa
(asse HL)
Pulizia,
Lu-
bricazione
○
Nozzle shaft
Ispezione,
Pulizia
○
Piastra di diffusione
Pulizia
○
Sensore di misurazione
lineare (emettitore e
ricevitore di luce)
Pulizia
○
Supercie camme cambio
ugello (lato inferiore)
Pulizia,
Lu-
bricazione
○
Prolo scanalato centrale
Lubrica-
zione
○
Rullo camme
Pulizia,
Lu-
bricazione
○
Filtro di aspirazione
Sostitu-
zione
○
Filtro ugello
Sostitu-
zione
○
Testa multi-
funzione
Albero lettato (2 posizio-
ni)
Lubrica-
zione
○
Guida lineare (2 posizioni)
Lubrica-
zione
○
Filtro di aspirazione
Sostitu-
zione
○
Ugello di aspirazione
Pulizia
○
Ugello di aspirazione
Ispezione
○
T4A6
