4OM-1482
1-651304-001

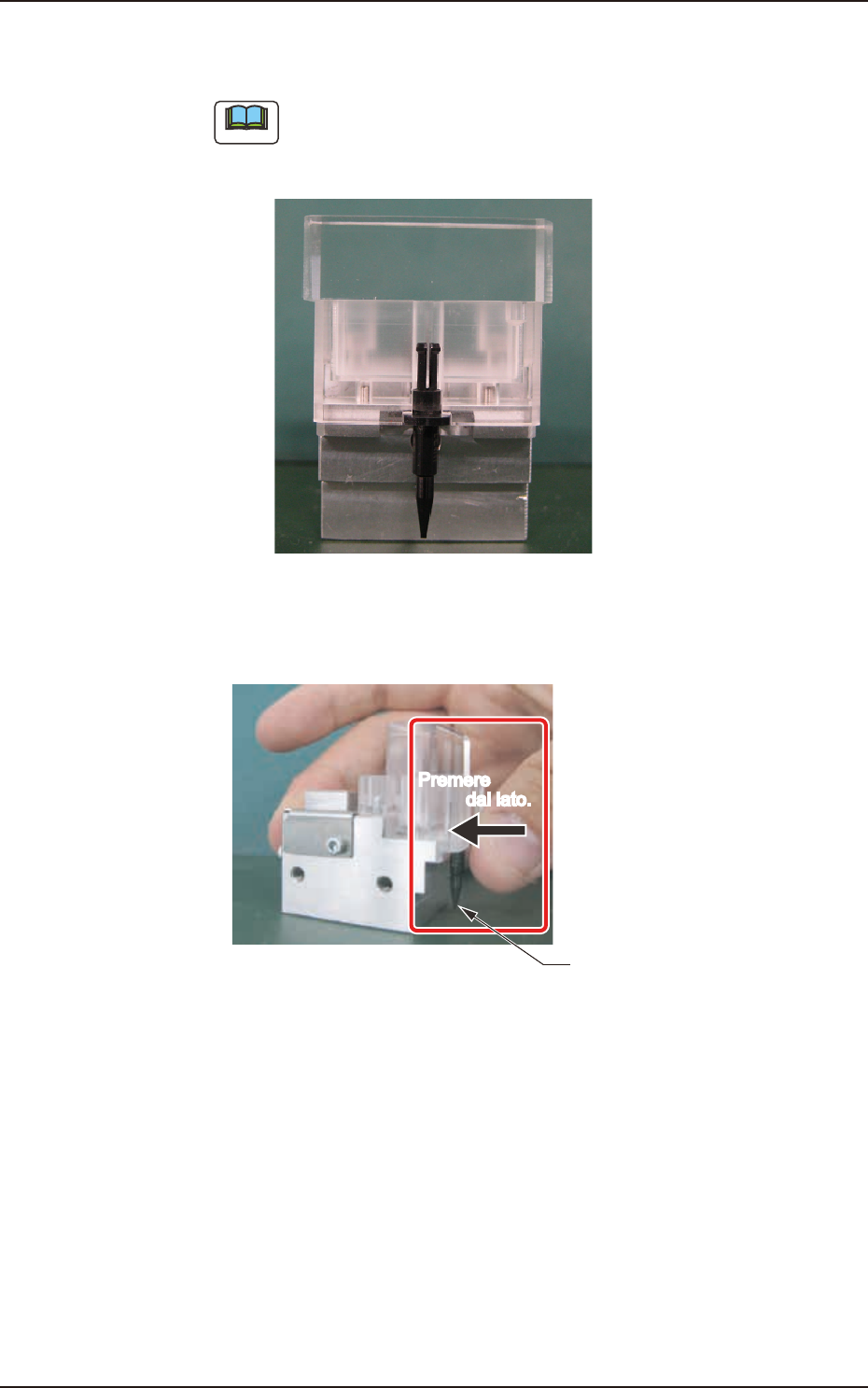

(3) Orientare la sezione di apertura del ltro dell'ugello verso il supporto di
inserimento ltro e inserire l'ugello nella sezione guida.
Note
Prestare attenzione alla direzione della sezione di apertura del ltro
dell'ugello.
F4A57
(4) Fissare l'ugello tenendolo dal lato con il dito in modo che l'ugello non sia
inclinato.
Ugello
Premere
dal lato.
F4A58
5.7 Procedura di inserimento del ltro dell'ugello
4OM-1482
1-661304-001

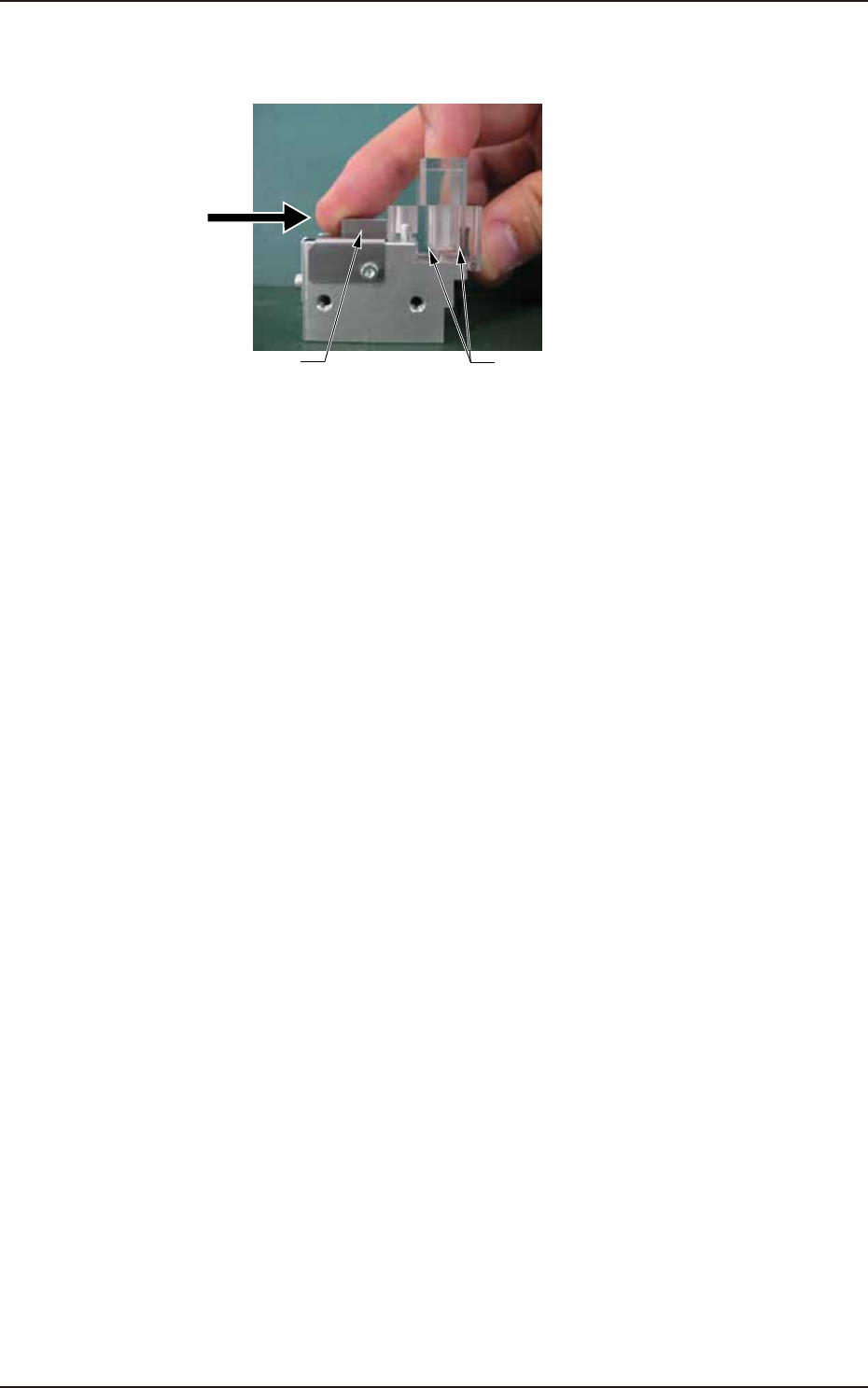

(5) Spingere la sezione di scorrimento verso l’estremità del blocco acrilico e
inserire il ltro dell'ugello.
Estremità del blocco acrilico
Sezione scorrevole
Spingere
F4A59
5.7 Procedura di inserimento del ltro dell'ugello
4OM-1482
1-671304-001
• Per gli ugelli componenti di medie dimensioni e forma strana
Procedure
(1) Impostare il ltro dell'ugello nella sezione del foro.
Sezione del
foro
Filtro ugello
F4A60
(2) Inserire il blocco di arresto del ltro nella sezione di apertura del ltro.
Blocco di supporto
del filtro
F4A61
5.7 Procedura di inserimento del ltro dell'ugello
