4OM-1482 1-69 1304-001 (5) Spingere la sezione di scorrimento verso l’estremità del blocco acrilico e inserire il ltro dell'ugello. Estremità del blocco acrilico Sezione scorrevole Spingere F4A64 5.7 Procedura di i…
4OM-1482
1-68
(3) Orientare la sezione di apertura del ltro dell'ugello verso il supporto di
inserimento ltro e inserire l'ugello nella sezione guida.
Note
Prestare attenzione alla direzione della sezione di apertura del ltro
dell'ugello.
Sezione guida
F4A62
(4) Fissare la angia dell'ugello tenendo la sua supercie inferiore verso l'alto
con il dito in modo che l'ugello non sia inclinato.
Ugello
Premere
verso l'alto.
F4A63
5.7 Procedura di inserimento del ltro dell'ugello
1304-001
4OM-1482
1-691304-001

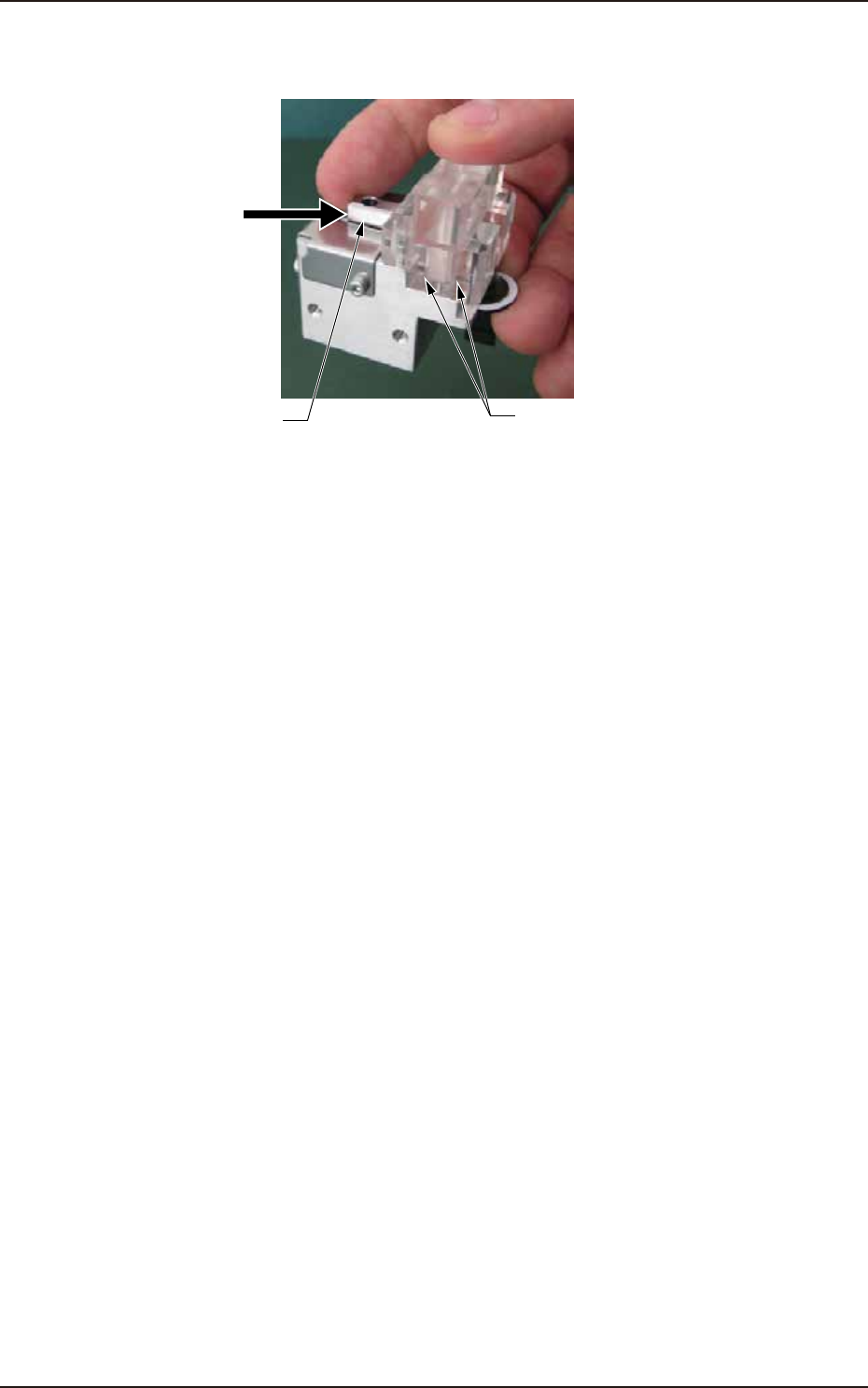

(5) Spingere la sezione di scorrimento verso l’estremità del blocco acrilico e
inserire il ltro dell'ugello.
Estremità del blocco acrilico
Sezione scorrevole
Spingere
F4A64
5.7 Procedura di inserimento del ltro dell'ugello
4OM-1482
1-70

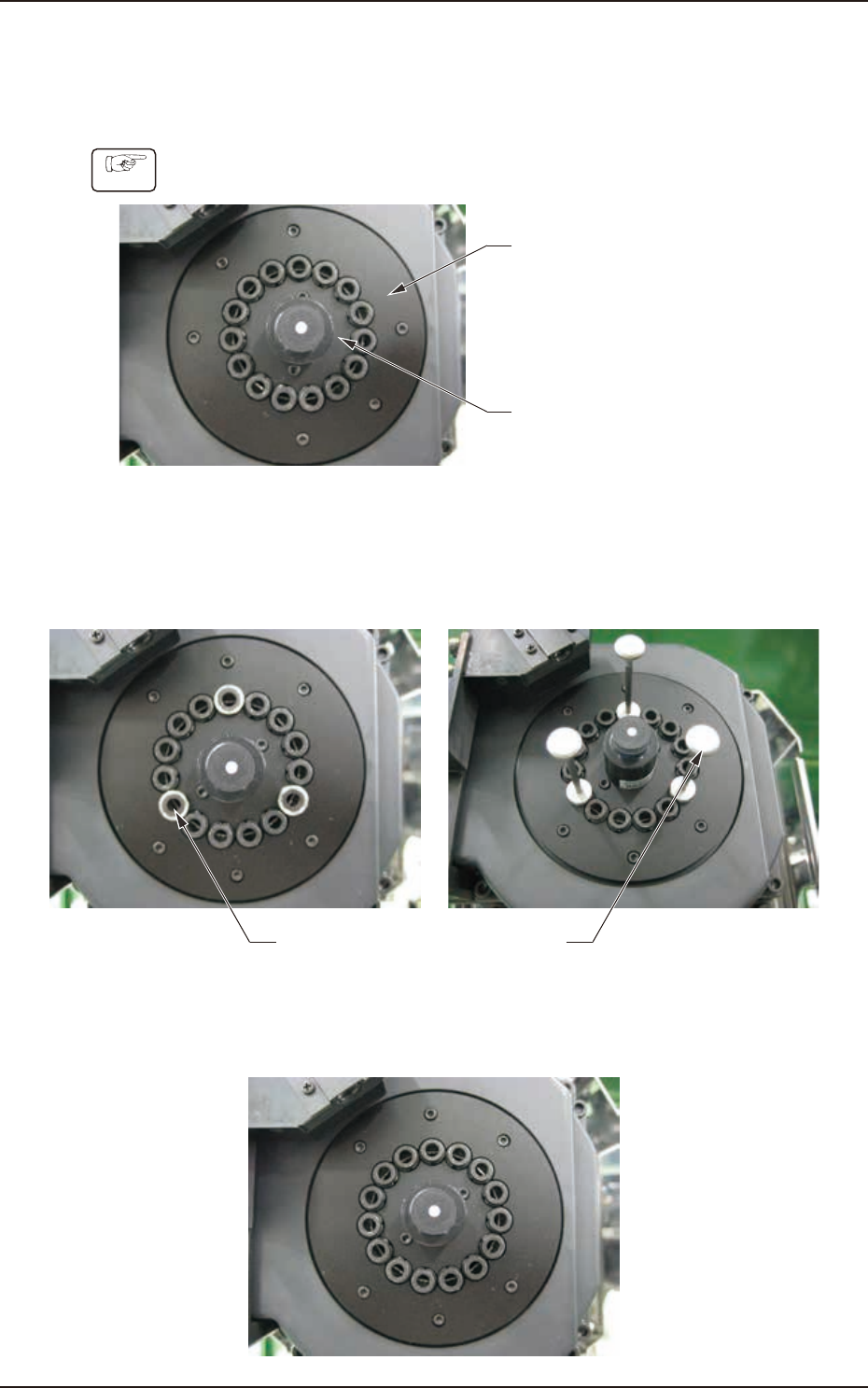

6. Utilizzare la procedura del supporto di installazione
dei diffusori
Procedure
(1) Impostare temporaneamente le piastre di diffusione interne ed esterne.
Piastra di diffusione esterna
Piastra di diffusione interna
F4A65
(2) Fissare i supporti numero 1 e numero 2 sulle tre posizioni come mostrato
nella gura.
Prestare attenzione a non danneggiare il sensore di misurazione lineare.
Supporto 1 Supporto 2
F4A66
(3) Dopo aver ssato le piastre di diffusione utilizzando bulloni, rimuovere i
supporti numero 1 e numero 2.
F4A67
1304-001
6. Utilizzare la procedura del supporto di installazione dei diffusori
