(2) Componenti mancanti sulla PCB
(2-1) Individuazione della situazione che ha generato l’errore
I tre sintomi che seguono possono essere ritenuti come cause imputabili della
mancanza di alcuni componenti.
• Alcuni componenti sono stati sollevati durante il posizionamento.
• Alcuni componenti sono saltati via a causa della vibrazione della PCB o
dell’interruzione del vuoto durante il posizionamento.
• Un componente è saltato via mentre la PCB è scaricata dopo il
posizionamento.
Quanto è minore l'area di contatto con la PCB (pasta di saldatura) rispetto
alle dimensioni del componente, tanto maggiore è l’occorrenza di questo tipo
di errore.
In generale, questo si applica ai sintomi che seguono.

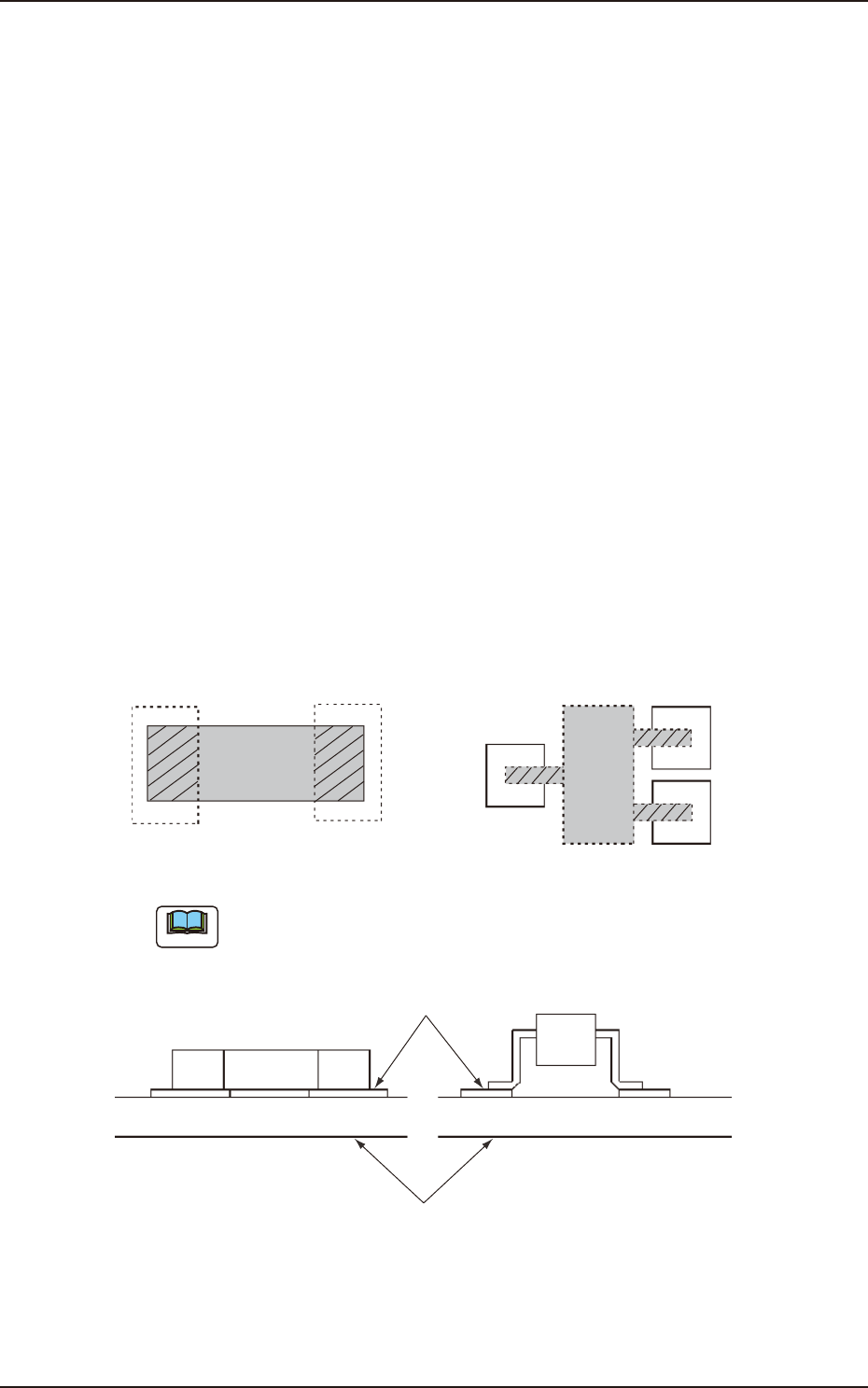

Come mostrato nella Figura 4E9, la forza sufciente per ssare un
componente sarà data quando sono utilizzati componenti quadrati (resistenza,
condensatori, eccetera). Tuttavia, i sintomi di cui sopra possono vericarsi
più frequentemente quando sono utilizzati i componenti con conduttore
(transistor, diodi, eccetera) a causa delle aree ridotte di contatto.
Componente quadrato
Componente con conduttore
Quelle ombreggiate sono le aree di contatto tra i componenti
e la pasta di saldatura.
Pasta di saldatura
PCB
Note
F4E9
1304-001
3.1 Cause e rimedi per gli errori di posizionamento
4OM-1842
5-11
(2-2) Fattori imputabili alla macchina
Di seguito sono riportati i principali fattori imputabili alla macchina.
Quando si vericano problemi con alcuni componenti (dello stesso tipo
utilizzati nella produzione precedente), controllare i fattori che seguono.
• Ugello di aspirazione usurato, ostruito o sporco
• Errore di sollevamento/abbassamento dell'ugello di aspirazione
• Errore di velocità di usso vuoto interrotto e di prestazioni
• Livello di altezza di posizionamento inappropriato
• Potenza di serraggio morsetto Z inappropriata
• Sporcizia e/o incisioni sul sensore di misurazione lineare
(3) Altri fattori
I fattori diversi da quelli imputabili alla macchina possono essere ritenuti
come imputabili la forma del componente, le condizioni della PCB o le
condizioni della pasta di saldatura o della colla.
I fattori sono riportati nella tabella che segue.
Controllare ciascun elemento e adottare le misure, se necessario.
Se non è possibile risolvere rapidamente il problema a causa delle condizioni
della PCB o della pasta di saldatura, gli errori possono essere evitati
rallentando la velocità di posizionamento dei componenti o del trasferimento
delle PCB.
Componente
Sulla supercie superiore di un componente è
presente una sostanza estranea che aderisce all'ugello
di aspirazione.
Quando sulla supercie superiore di un componente
è presente una parte sporgente, questa provoca l’usura
della supercie inferiore dell’ugello, che a sua volta
provoca errori durante l'apprendimento tramite
illuminazione di riconoscimento dei componenti.
L'olio o il lubricante dello stampo aderisce alla
parte inferiore di un componente.
PCB
Alcune PCB vibrano durante il posizionamento dei
componenti perché la distorsione è signicativa.
Alcune PCB sono ssate scorrettamente a causa
delle variazioni della forma.
Colla
Mancanza di colla applicata
Pasta di
saldatura
Mancanza di pasta di saldatura
Mancanza di adesione
T4E2
1304-001
3.1 Cause e rimedi per gli errori di posizionamento
4OM-1842
5-12
3.2 Risoluzione dei problemi relativi ai sintomi

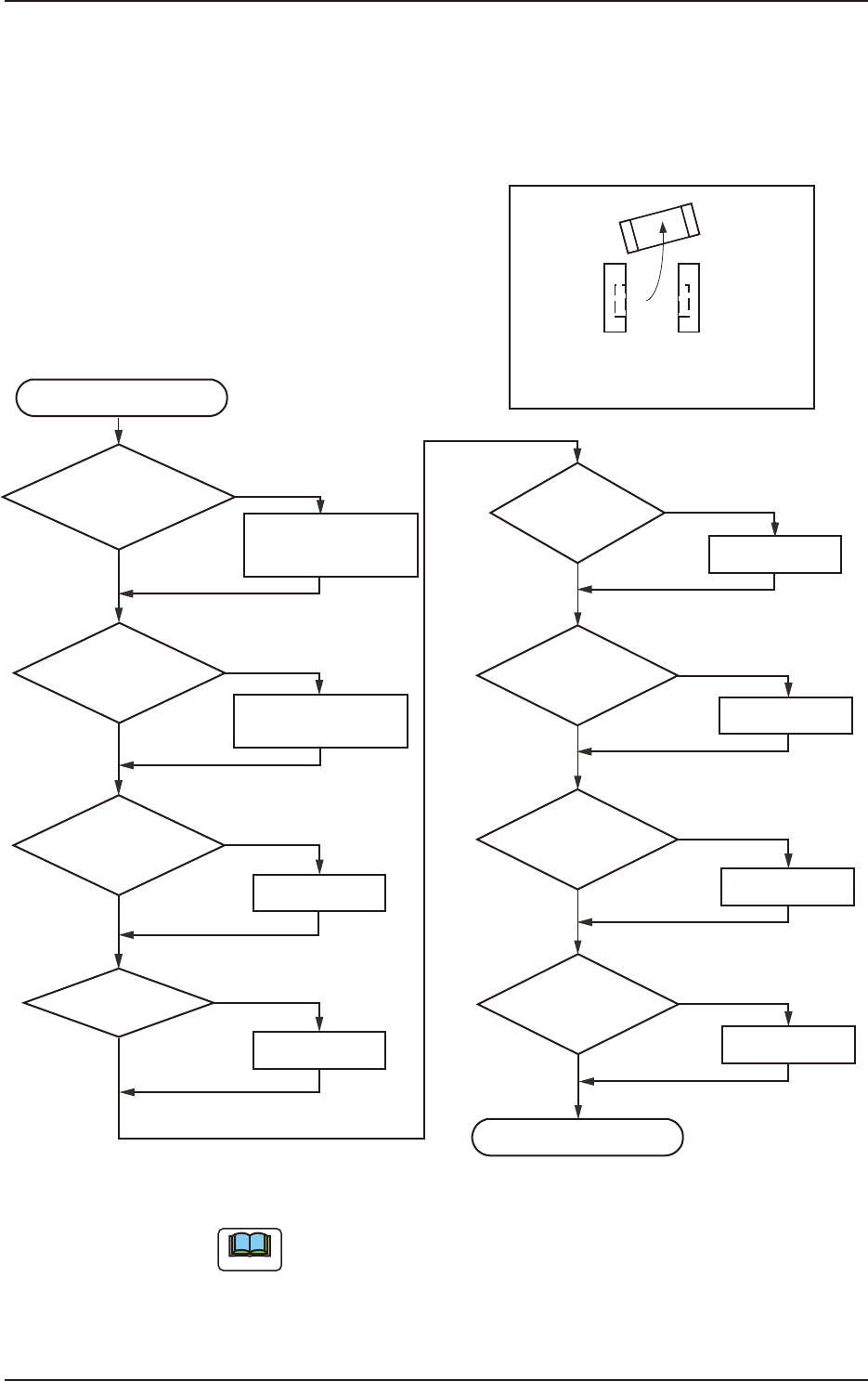

(1) Marcature di posizionamento componenti su posizioni specicate
delle piazzole PCB
Non OK
OK
OK
OK
Non OK
Non OK
OK
Non OK
FINE
OK
OK
Non OK
Non OK
Correzione
OK
Non OK
Sostituzione
Non OK
Nota
OK
Sporcizia,
magnetizzazione e/o
elettrificazione sull’ugello
di aspirazione
Pulizia,
smagnetizzazione
e/o de-elettrificazione
Sporcizia sul filtro
di aspirazione e
sull'attacco
Pulizia, sostituzione
o riparazione
Verifica dei dati
spessore PCB
Serraggio Z
Correzione
Regolazione
Posizionamento
PCB
Attivazione/
disattivazione
della valvola
di aspirazione
Dati della
libreria componenti
Miglioramento
Adesione della
pasta di saldatura
Ripristino
INIZIO
Marcature di posizionamento
componenti su pasta di saldatura su
posizioni specificate delle piazzole PCB
F4E10
Note
Controllare l’attivazione/disattivazione del vuoto nella scheda "Output
Chk" della nestra "I/O DIAG". (Sequenza di funzionamento: Tasto
[MAINT] → Tasto [DVC CHK] → Tasto "Output Chk")
1304-001
3.2 Risoluzione dei problemi relativi ai sintomi
