3．机器规格
- 14 -
XPF-030706ZS

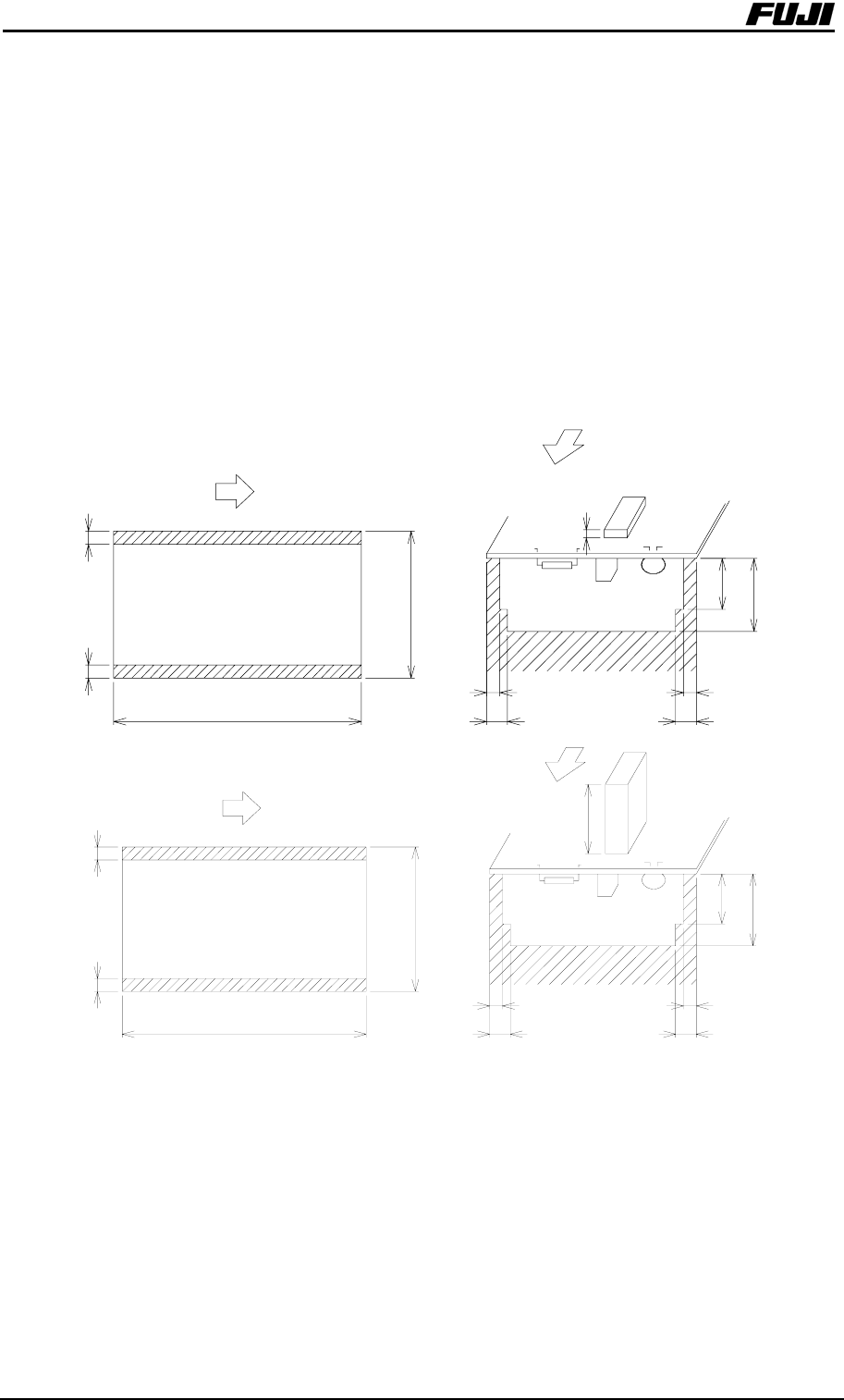

3.2 对象电路板限制
１） 弯曲及起伏
MAX±1.0mm 夹紧电路板时如果电路板向下弯曲，请在电路板下面使
用支撑销或支撑板。
２） 先行贴装元件
先行贴装元件的高度 先行贴装元件≦6-贴装元件高度（旋转自动更换头）
（吸取中的元件）
MAX 25.4mm（单吸嘴）
反面先行贴装元件的高度 MAX 25.4mm（搬运皮带侧两端有5×19mm的限制）
MAX 3
33
W
L 5 5
25.4
19
33
3 3
19
25.4
55
W
L
3 3
MAX 25.4
电路板端面 反 面
※从电路板端面开始需要有3mm的平面区域作为夹紧侧的死区。
先行贴装元件≦6-贴装元件高度
4．机器构成
- 15 -
XPF-030706ZS

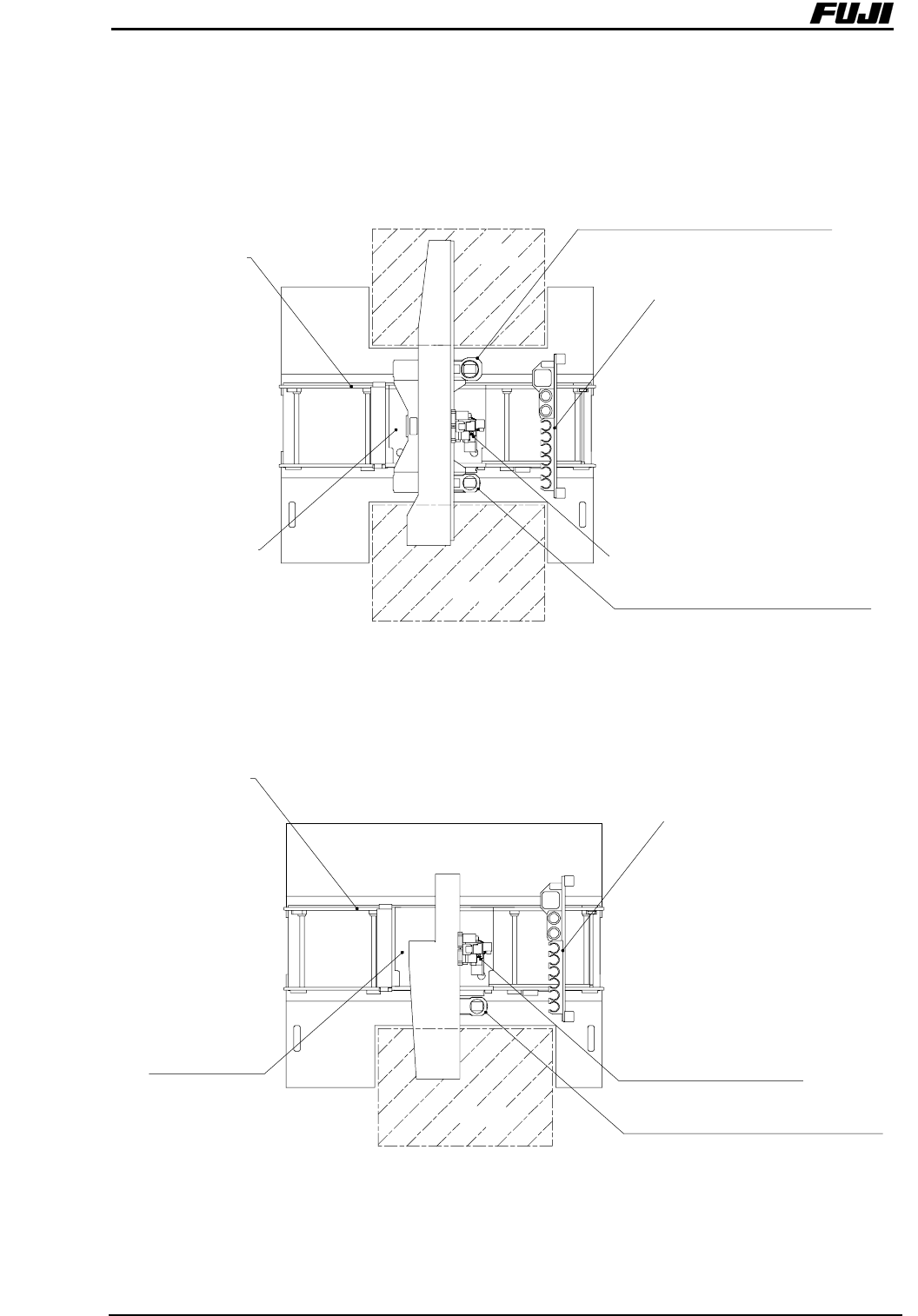

4.1 机器构成
１） XPF-L的构成
Side1 フロントライト／サイドライト
Side2 フロントライト／サイドライト
装着ヘッド／マークカメラ
基板搬送コンベア
メインテーブル
Side2
Side1
（MFU－30／MTU-A／BTU-A／固定）
（MFU－30／固定）
オートツールステーション
２） XPF-S的构成
Side1 フロントライト／サイドライト
装着ヘッド／マークカメラ
基板搬送コンベア
メインテーブル
Side1
（MFU－30／固定）
オートツールステーション
Side2前光／侧光
自动更换头置放台
电路板搬运轨
道
主工作
台
贴装工作头／定位相机
Side1前光／侧光
自动更换头置放台
电路板搬运轨
道
主工作
台
贴装工作头／定位相机
Side1前光／侧光
4．机器构成
- 16 -
XPF-030706ZS
4.2 自动更换头
4.2.1 旋转自动更换头
１） 吸嘴种类
吸 嘴
名 称 外径（φ mm） 头部以下长度 mm 主要对象元件
M003L 0.3 6.5 0402
M004L 0.4 6.5 0603
M007L 0.7 6.5 1005
M010L 1.0 6.5 1608
M013L 1.3 6.5 2012
M018L 1.8 6.5 3216/3225
M025L 2.5 6.5 SOIC8Pin
M037L 3.7 7.0 SOIC16Pin
M050L 5.0 7.0 SOIC28Pin
M013LV
※
1.3 6.5
对应MELF
M018LV
※
1.8 6.5
对应MELF
M025LV
※
2.5 6.5
对应MELF
※有关对应MELF吸嘴的使用请向营销人员咨询。
※不能与NAC用吸嘴混载。推荐标准吸嘴
２） 关于吸嘴名称的标记
M 018 L V
Ｖ：MELF用吸嘴
Ｌ：长吸嘴
吸嘴外径（1/10mm）
Ｍ：多功能吸嘴
