目 录
XPF-030706ZS
目 录
１． 概 要
1.1 概 要 ___________________________________________ 1
1.2 特 长 ___________________________________________ 1
２． 要 素
2.1 要 素 __________________________________________ 12
３． 机器规格
3.1 基本规格 ________________________________________ 13
3.2 对象电路板的限制 ________________________________ 14
４． 机器构成
4.1 机器构成 ________________________________________ 15
4.2 自动更换头 ______________________________________ 16
4.3 自动更换头置放台 ________________________________ 19
4.4 相机 ____________________________________________ 20
4.5 料站 ____________________________________________ 20
５． 选项
5.1 选项 ____________________________________________ 25
６． 机器外观
6.1 外观图 __________________________________________ 26
＜注意＞
本机器的正式型号名称为「XPF-L」「XPF-S」。
在运出日本时请使用上述名称。另外，在出口、转卖或运出日本时，请办理日本政府的出口
许可申请等必要手续。
1．概 要
- 1 -
XPF-030706ZS
1.1 概 要
XPF，虽然外形小巧却兼备有高速性和通用性，是具有高度效益&低成本
的实装机，实现了高品质贴装。
能进行「动态工作头更换」、「最佳的优化」，显著提高生产线的产量从
而实现飞跃性的成本效益。
1.2 特 长
1.2.1 自动更换头的自动更换
通过旋转自动更换头和单吸嘴的自动更换，使1台机器能够兼备高速性和通
用性，从而使可以贴装的对象元件范围从0402的极小芯片元件到45mm×
150mm为止的异型元件。另外，因为自动更换头是用空气吸住的，所以可
以在保持高精度的同时缩短更换时间。
进行自动更换头自动更换的「动态工作头更换」是不会降低效率的。此外，
因为还可以对应涂敷胶着剂（点胶自动更换头研发中）所以能够消除机器
之间的运转浪费，提高生产线效率。
单吸嘴
運転中に 高速
在运转中高速自动更换
旋转自动更换头
点胶自动更换头
1．概 要
- 2 -
XPF-030706ZS
1.2.2 本公司独创的”ＭＳ算法”
贴装元件的识别都用前光处理，使用了本公司独创的运用”MS算法”
（MSA）的影像处理系统。具有对应影像劣化和杂讯的能力，能进行高速
识别处理。另外通过使用对比度补正功能，即使读取的影像对比度小也能
进行稳定的影像处理。

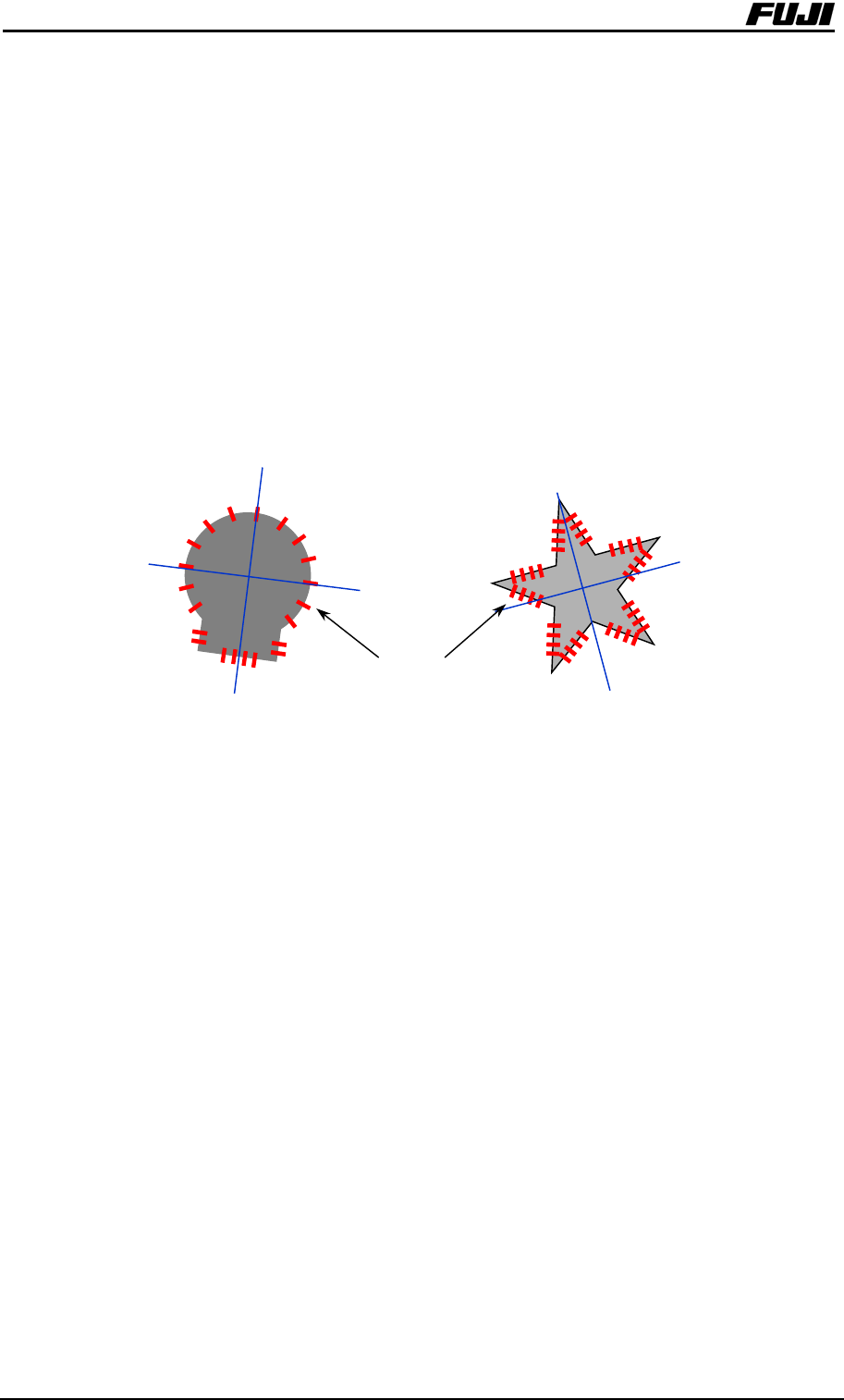

MSA用被称为查找线的线画出的模板与元件进行图形匹配。查找线是在虚
拟画面上以任意位置、角度和长度设定的线，并被用来测定亮度。相对于
对象物的轮廓，查找线是垂直画出的，因此可以求出轮廓线的位置。
通过MS影像处理算法矢量学习，可以以强有力的图形匹配对所有的特殊元
件方便地进行影像处理。
＜模板作成例＞
MSA的影像处理程序不对物理像素进行直接参照，而是通过使用虚拟画面，
可以进行任意位置、角度的影像处理，以达到高解像度和高精度。
查找线
