1．概 要
- 1 -
XPF-030706ZS
1.1 概 要
XPF，虽然外形小巧却兼备有高速性和通用性，是具有高度效益&低成本
的实装机，实现了高品质贴装。
能进行「动态工作头更换」、「最佳的优化」，显著提高生产线的产量从
而实现飞跃性的成本效益。
1.2 特 长
1.2.1 自动更换头的自动更换
通过旋转自动更换头和单吸嘴的自动更换，使1台机器能够兼备高速性和通
用性，从而使可以贴装的对象元件范围从0402的极小芯片元件到45mm×
150mm为止的异型元件。另外，因为自动更换头是用空气吸住的，所以可
以在保持高精度的同时缩短更换时间。
进行自动更换头自动更换的「动态工作头更换」是不会降低效率的。此外，
因为还可以对应涂敷胶着剂（点胶自动更换头研发中）所以能够消除机器
之间的运转浪费，提高生产线效率。
单吸嘴
運転中に 高速
在运转中高速自动更换
旋转自动更换头
点胶自动更换头
1．概 要
- 2 -
XPF-030706ZS
1.2.2 本公司独创的”ＭＳ算法”
贴装元件的识别都用前光处理，使用了本公司独创的运用”MS算法”
（MSA）的影像处理系统。具有对应影像劣化和杂讯的能力，能进行高速
识别处理。另外通过使用对比度补正功能，即使读取的影像对比度小也能
进行稳定的影像处理。
MSA用被称为查找线的线画出的模板与元件进行图形匹配。查找线是在虚
拟画面上以任意位置、角度和长度设定的线，并被用来测定亮度。相对于
对象物的轮廓，查找线是垂直画出的，因此可以求出轮廓线的位置。
通过MS影像处理算法矢量学习，可以以强有力的图形匹配对所有的特殊元
件方便地进行影像处理。
＜模板作成例＞
MSA的影像处理程序不对物理像素进行直接参照，而是通过使用虚拟画面，
可以进行任意位置、角度的影像处理，以达到高解像度和高精度。
查找线
1．概 要
- 3 -
XPF-030706ZS
1.2.3 生产性的提高

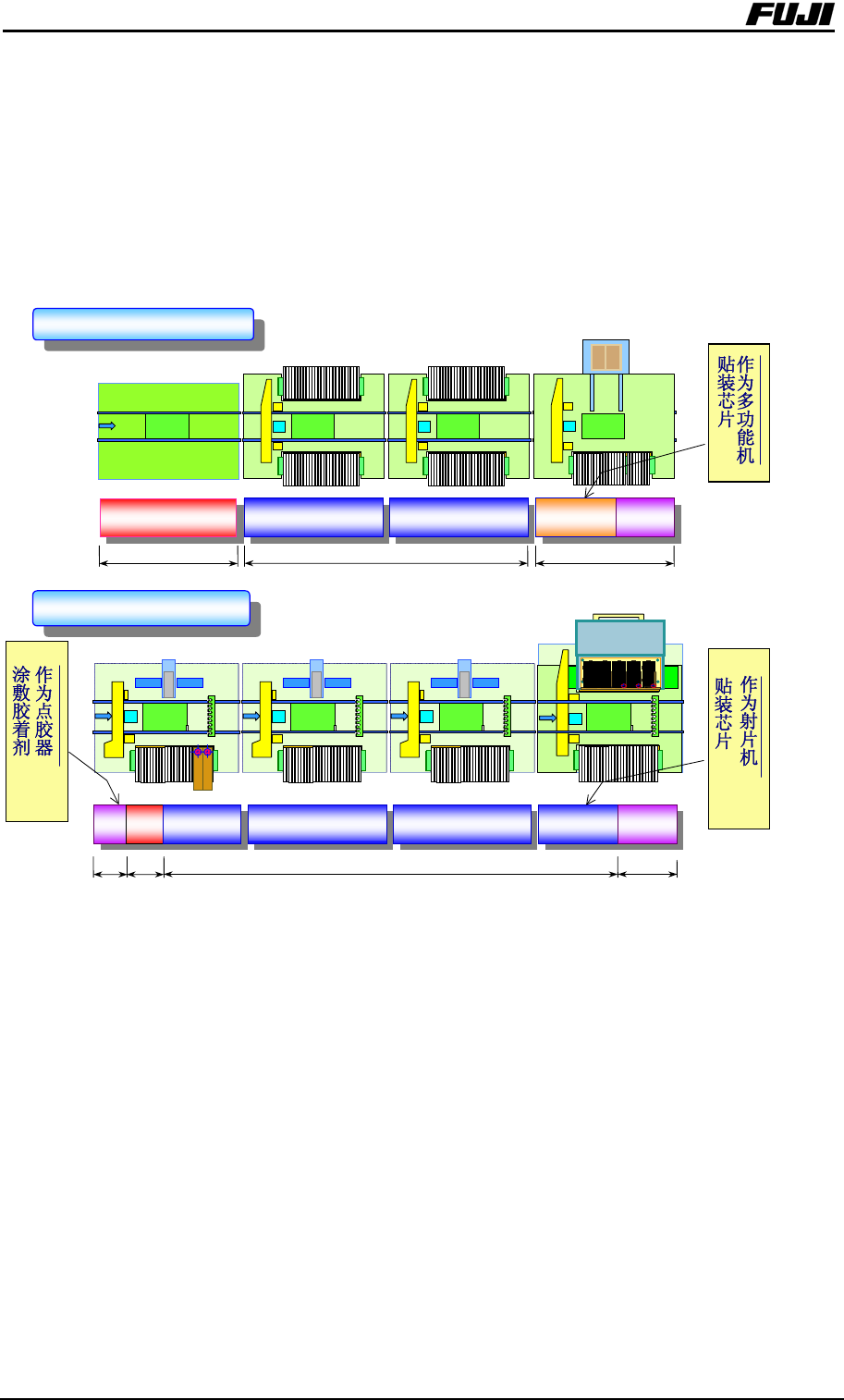

１） 最佳的优化
因为都是同一性能的所以可以进行最佳的优化。
另外，由于XPF生产线没有机器的运转浪费，所以即使是使用了点胶器的
生产线也能提高效率。
２） 对应Fuji Intelligent Feeder
为了使高速性和通用性并存，采用了Fuji Intelligent Feeder。
·完全的单供料器
·运转中可以自由拔插供料器
·通过供料器ID系统实现防止错置功能
·料带拼接容易
·纸、嵌入式、料带厚度、送出间距的变更自由
·与NXT & AIM共用
CSP
芯片
250
个
250
个
BGA
CSP
射片机 多功能机
芯片
芯片
点胶器
个
190
个
5
BGA
芯片
个
160
大中型元件
25
个
点胶
点
15
400
400
个
XPF
のライン
XPF
生产线
点胶机
点胶
芯片
个
芯片 芯片
50
个
大中型元件
30
个
射片机
以往的生产线
多功能机
