1．概要

- 6 -

XPF-030706ZS

2)-2 用4个φ5.0mm的吸嘴可以贴装10×10mm以内的元件

为了避免与相邻的元件干涉，φ3.7以上的吸嘴只安装在上下左右的吸嘴位

置上（吸嘴号码1，4，7，10）。

2)-3 用2个φ5.0mm的吸嘴贴装20×20mm以内的元件

对于超过□10mm的元件，为了避免元件与吸嘴干涉对于φ3.7mm以上的

吸嘴只安装在上下的吸嘴位置（吸嘴号码1，7）。

□10mm

□20mm

1．概要

- 7 -

XPF-030706ZS

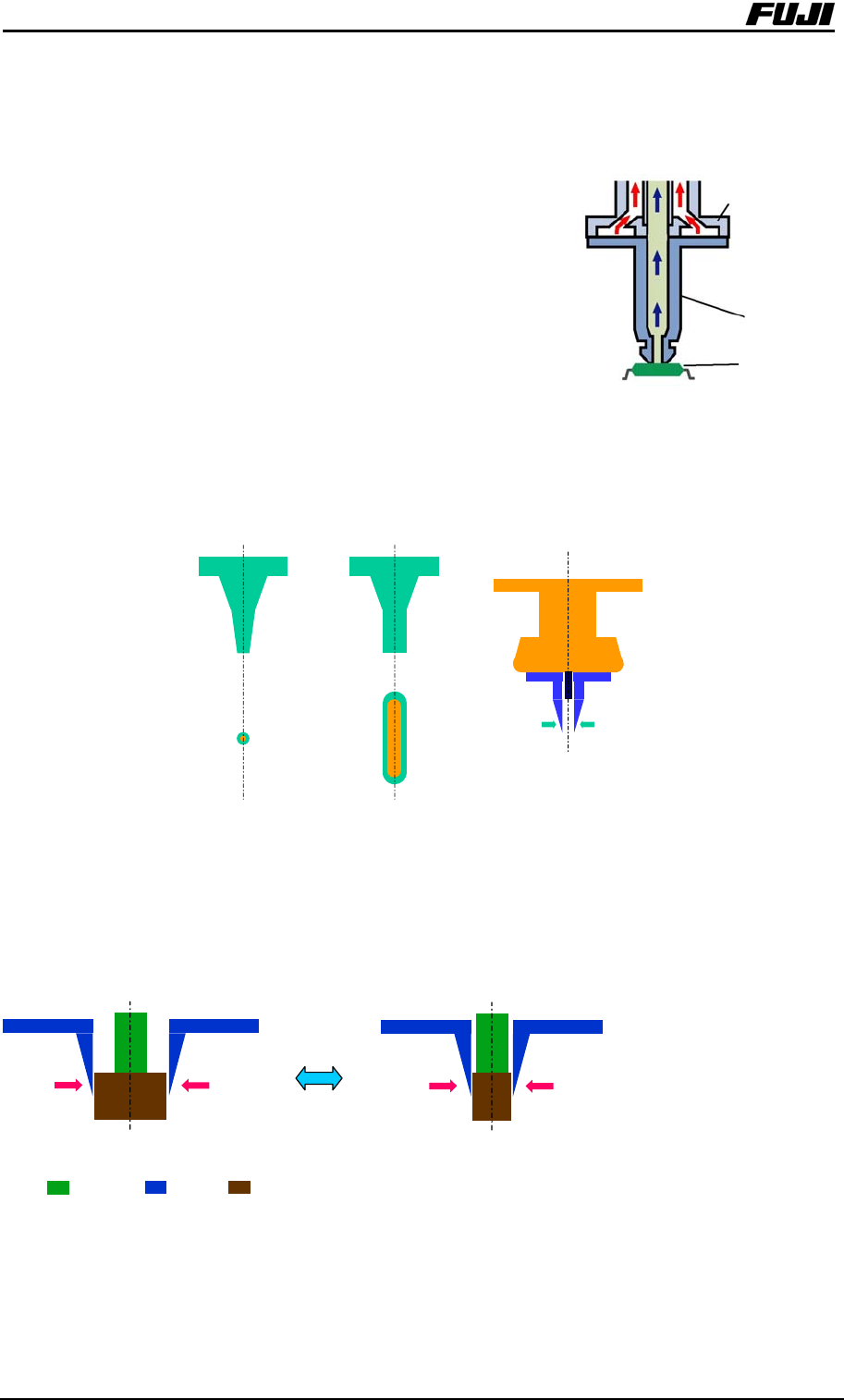

1.2.4.2 单吸嘴

１）超高速吸嘴更换系统

吸嘴的更换采用独创的”双真空吸嘴”系统可

以高速完成，即使是使用多种吸嘴因更换而造

成的损耗时间也只有一点点。

２）双真空吸嘴和机械夹头（与XP-243E通用）

通过对应双真空吸嘴（标准吸嘴・长孔吸嘴・带有橡皮垫吸嘴）和机械夹

头，可以贴装各种元件。

３）高通用性的机械夹头

用平行动作的夹爪夹取元件。只要变更夹爪的开口就可以具有高度通用性。

变更容易

：挡块：夹头：元件

＜机械夹头＞

＜标准吸嘴＞＜长孔吸嘴＞

吸嘴

元件

吸嘴头

1．概要

- 8 -

XPF-030706ZS

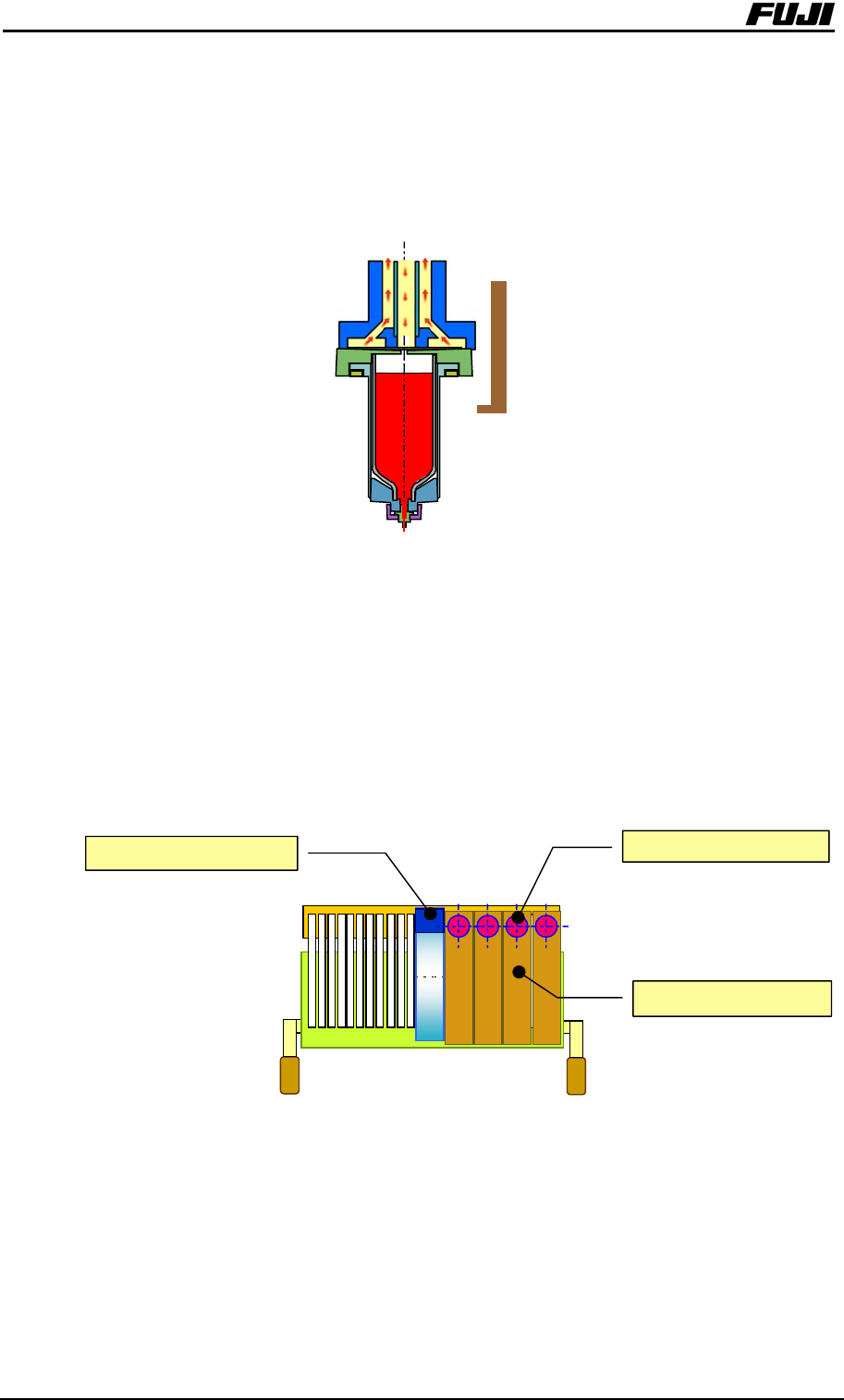

1.2.4.3 点胶自动更换头

１）提高生产线的运转率

不必为了只在某些部分使用的点胶而使生产线变得既长又昂贵，可以省去

机器之间的运转浪费提高生产线效率。

２）搭载点胶自动更换头

搭载自动更换头需要在MFU-30或者固定料站上的安装专用平台。

搭载可能的平台：只有Side1侧（MFU-30／固定料站）

·搭载可能的料站No ：50、44、38（右靠进）

·占有料槽：6个料槽

·最大搭载数：4个

点胶检验单元

＜MFU-30／固定料站＞

点胶自动更换头

注胶筒站台
