1．概要

- 4 -

XPF-030706ZS

３）料盘单元装卸可能化

通过将料盘单元变为可以装卸的，可以对应更多样化的生产形态。料盘单

元搭载在Side2侧，可以搭载平板料盘单元（BTU-A、B、C）或者多功能

料盘单元（MTU-A：料站平台＆料盘电梯1台，MTU-B：料盘电梯2台）。

※BTU-B,BTU-C,MTU-B：研发中

４）对应料盘平台（XPF-S）

搭载在Side2侧的内部供料平台（ITS）和外部供料平台（OTS），使得不

能搭载料盘单元的规格也可以对应料盘元件。

５）提高运转率

用以下内容对应提高运转率的目的。

·供料器的自由配置（研发中）需要FujiTrax Verifier

·动态次料站（只对应Side1）(研发中) 需要FujiTrax Verifier

·自动运转中料盘更换可能

·供料器元件也可以从能贴装的元件开始贴装(研发中)

６）对应点胶

运转中可以准备与旋转自动更换头·单吸嘴一样可以进行自动更换的点胶

自动更换头

1．概要

- 5 -

XPF-030706ZS

1.2.4 对应多种多样的元件

自动更换头有“旋转自动更换头”和“单吸嘴”可以根据贴装元件的种类

进行自动更换。另外，由于还可以对应”点胶自动更换头”所以可以不降

低生产线效率而最大限度的活用工作头的能力。

1.2.4.1 旋转自动更换头

持有12个吸嘴的小型旋转头，吸取元件后移动到电路板上进行高速贴装。

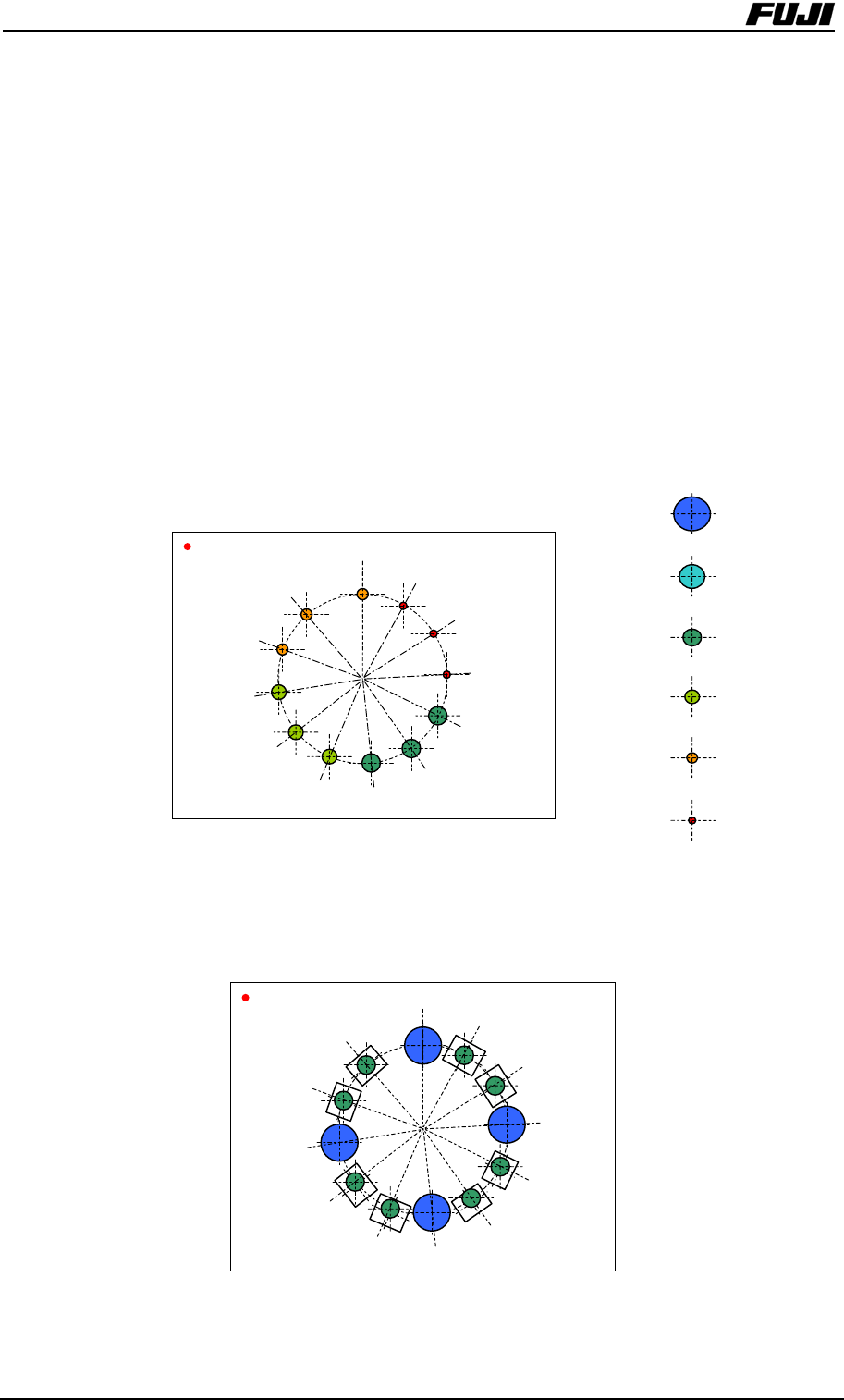

１）小芯片专用吸嘴排列例

吸嘴尺寸φ0.3 ～φ2.5mm为止的排列可以吸取12个4532尺寸以内的元件

进行实装。

２）贴装小芯片／中型元件的吸嘴排列例

2)-1 用8个φ2.5mm以下的吸嘴可以贴装4532尺寸以内的元件

φ5.0

φ3.7

φ2.5

φ1.8

φ1.3

φ1.0

No.1

No.4

No.7

No.10

1．概要

- 6 -

XPF-030706ZS

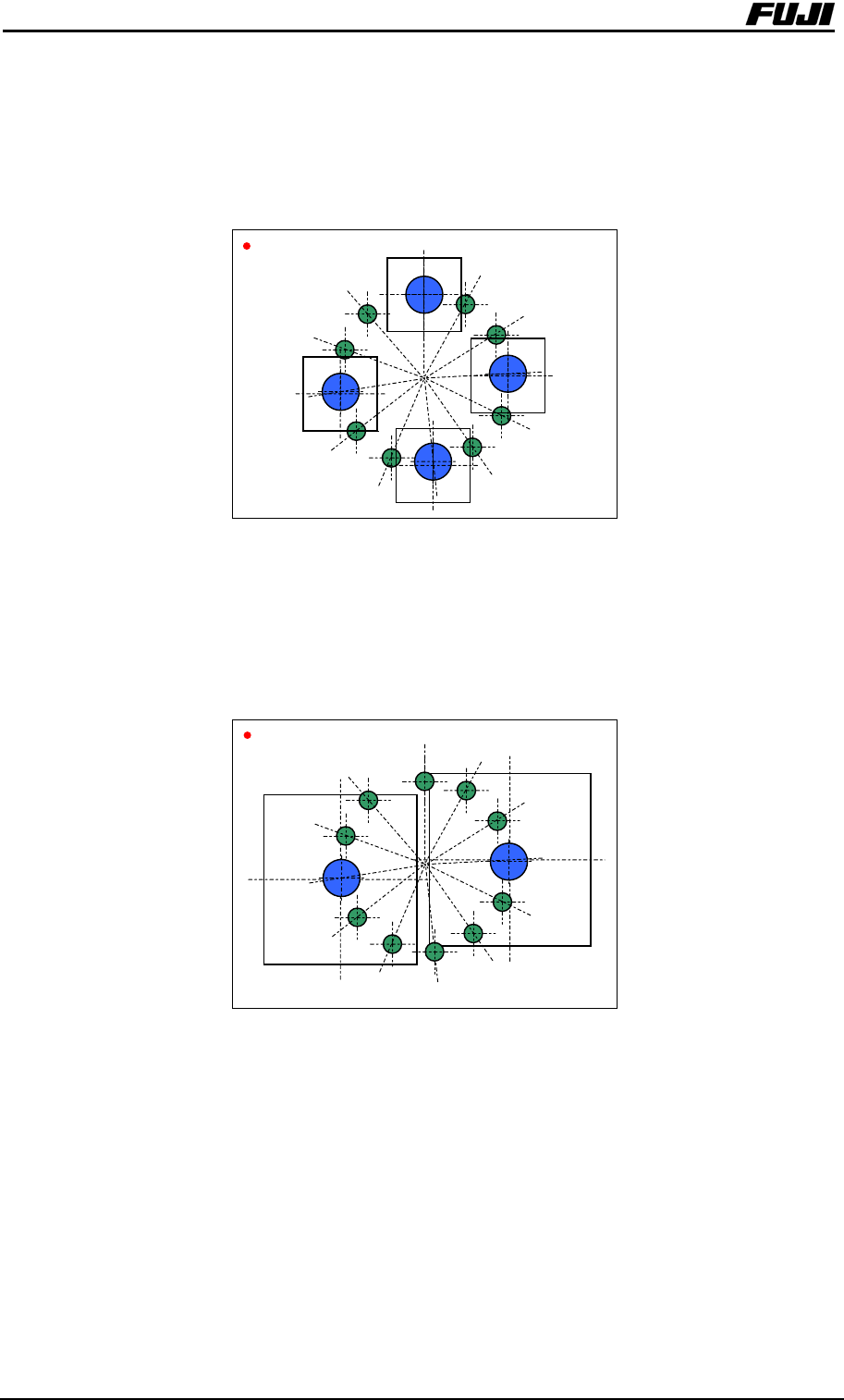

2)-2 用4个φ5.0mm的吸嘴可以贴装10×10mm以内的元件

为了避免与相邻的元件干涉，φ3.7以上的吸嘴只安装在上下左右的吸嘴位

置上（吸嘴号码1，4，7，10）。

2)-3 用2个φ5.0mm的吸嘴贴装20×20mm以内的元件

对于超过□10mm的元件，为了避免元件与吸嘴干涉对于φ3.7mm以上的

吸嘴只安装在上下的吸嘴位置（吸嘴号码1，7）。

□10mm

□20mm
