4．机器构成
- 22 -
XPF-030706ZS

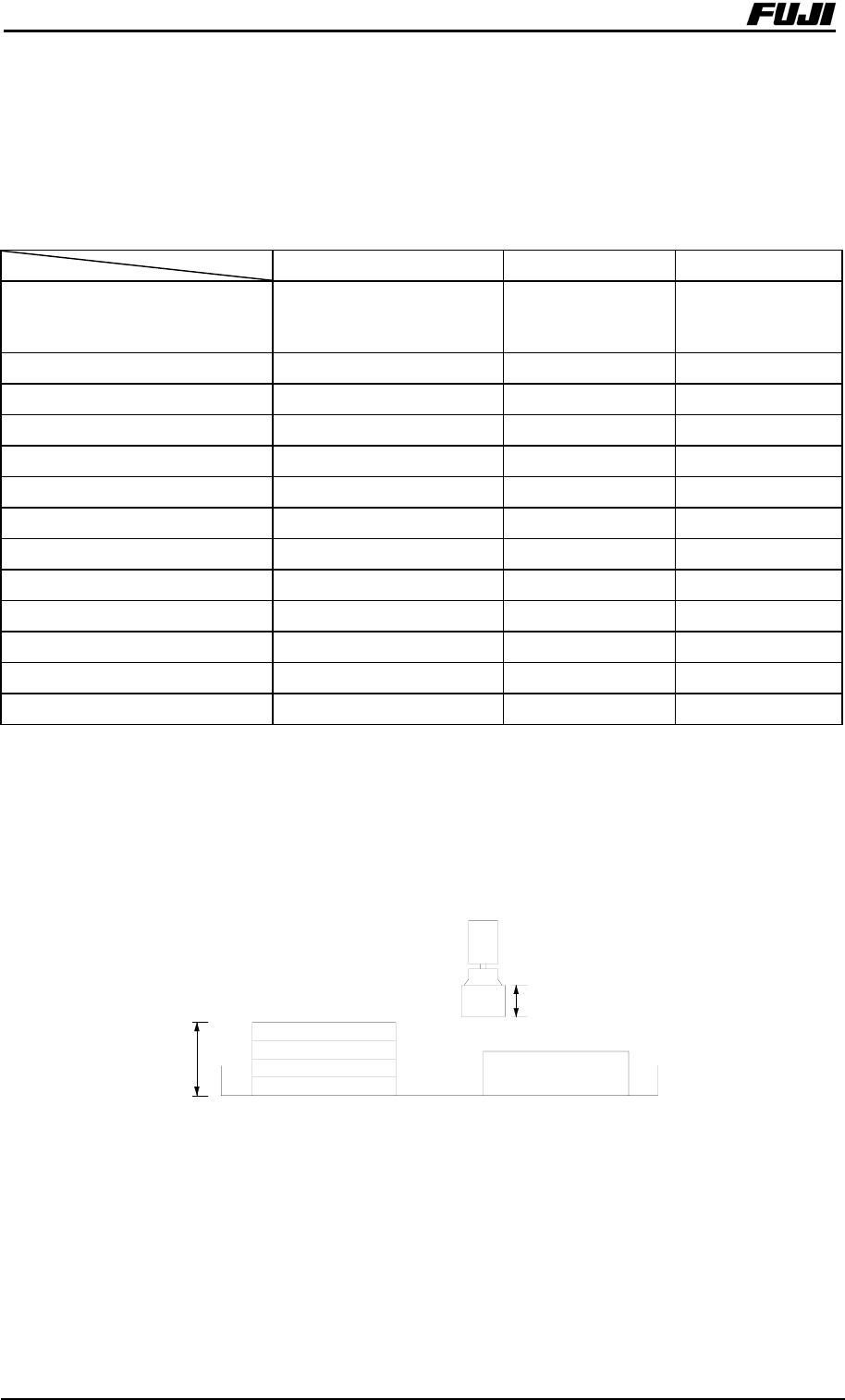

4.5.2 料盘单元
１） 平板料盘单元
BTU-A 将装有料盘元件的料盘搬运到主机内供应料盘元件。在自动运转中也能进
行料盘元件的补充・更换。
BTU-A
BTU-B（研发中） BTU-C（研发中）
搭载Side
Side2
Side2
安装在MFU或固定
料站上
Side2
安装在MFU或固定
料站上
最大料盘尺寸
※1
630×330mm 276×330mm 138×330mm
最小料盘尺寸
※2
□100mm(□50.8mm) ←←
搭载品种
※3
6种（JEDEC规格为5种） 4种 1种
最大元件尺寸
※4
45×150mm ←←
最大元件高度
25.4mm
←←
最大叠放高度
※5
32mm
←←
料盘厚度／１块 4～32mm ←←
可自动排出的空料盘厚度 4～32mm ←←
最大供料盘重量
0.24kg
←←
可能搭载重量／平板料盘
5.0kg
←←
搭载元件数量／料盘 64×64个←←
对象自动更换头 单吸嘴 ← ←
※1：超过630×325.6mm（BTU-A），276×325.6mm（BTU-B），138×325.6mm（BTU-C）位置的吸取不能
进行。
※2：对于2 inch、4inch的微型料盘，可以另外使用辅助部件进行对应
（辅助部件不能叠层）
※3：一个微型料盘的辅助部件只能对应同一品种
※4：元件的长度超过136.5mm时，吸取位置的偏移量・寻找范围可能会发生限制。
※5：当叠至32mm为止时，１块料盘的厚度为在16mm以下。
厚度、尺寸不同的料盘不能叠放。
32mm
パーツ高さ 16mm以下
※ 6：排出空料盘时，以料盘吸取器的吸取面大，不漏气为条件
元件高度 16mm以下
4．机器构成
- 23 -
XPF-030706ZS

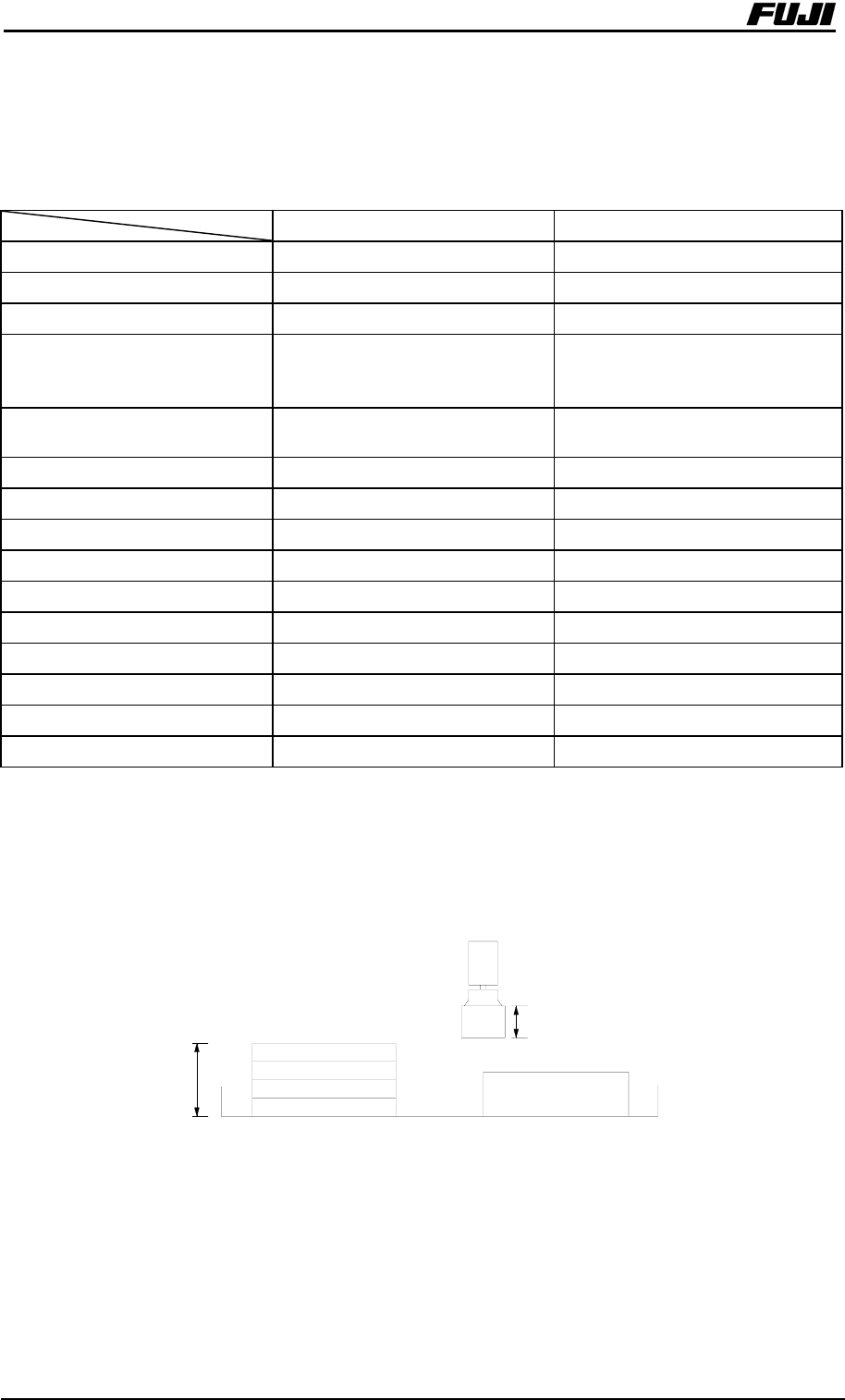

２） 多功能料盘
MTU-A可以装卸，在自动运转中向主机供应料盘元件・供料器元件。另外，还能
搭载单吸嘴和供料器。
MTU-A
MTU-B（研发中）
搭载Side
Side2
←
最大料盘尺寸
※1
276×330mm ←
最小料盘尺寸
※2
□100mm(□50.8mm) ←
搭载品种
※3
20种＋供料器 20个
(料盘尺寸138×330mm以下，以
供料器W8换算)
20种×2
(料盘尺寸138×330mm以下)
最大元件尺寸
※4
45×150mm
(BGA、CSP为□45mm)
←
最大元件高度
25.4mm
←
最大叠放高度
※5
32mm
←
料盘厚度／１块 4～32mm ←
可自动排出的空料盘厚度 4～32mm ←
最大空料盘重量
※6
0.24kg
←
可能搭载重量／供料托架
Max2kg
←
切换供料托架时间
Max1.5sec
搭载元件数／料盘(Max) 64×64个←
对象自动更换头 单吸嘴 ←
可能搭载单吸嘴数 7个 0个
※1：超过276×325.6mm的位置不能吸取。
※2：对于2 inch、4inch的微型料盘，可以另外使用辅助部件进行对应
（辅助部件不能叠放）
※3：一个微型料盘的辅助部件只能对应同一品种
※4：元件的长度超过136.5mm时，吸取位置的偏移量・寻找范围可能会发生限制。
※5：当叠至32mm为止时，１块料盘的厚度为在16mm以下。
厚度、尺寸不同的料盘不能叠置。
32mm
パーツ高さ 16mm以下
※6：排出空料盘时、以料盘吸取器的吸取面大，不漏气为条件
元件高度 16mm以下
4．机器构成
- 24 -
XPF-030706ZS

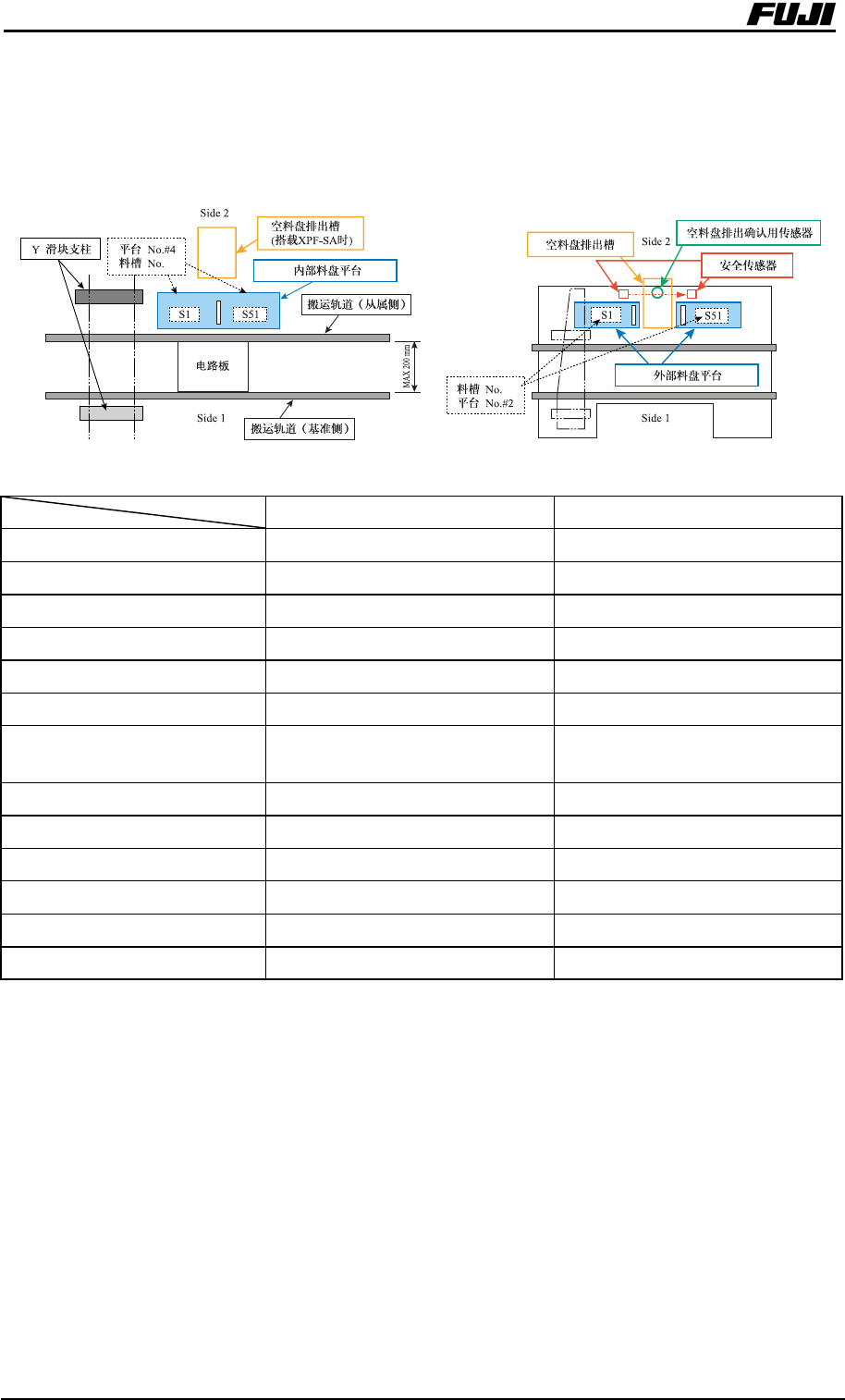

4.5.3 料盘平台
料盘平台（ITS、OTS）通过在SIDE2侧设置台座搭载料盘，使得即使是不能搭载
料盘元件的规格也能对应料盘元件。
ITS OTS
对应机种
XPF-S
←
搭载料盘块数 2种为止 ←
最大料盘尺寸 136.5×330mm 138×330mm
最小料盘尺寸
※1
□100mm（□50.8mm）←
最多搭载元件品种
※2
2种←
料盘厚度／１块 4～32mm ←
最大元件尺寸
45×150mm
※3
(BGA、CSP为□20mm)
←
最大元件高度
25.4mm
←
最大叠放高度
※4
32mm
←
可自动排出空料盘厚度
※5
4～10mm 4～16mm
最大空料盘重量
※6
0.24kg
←
搭载元件数量／料盘(Max) 64×64个←
对象自动更换头 单吸嘴 ←
※1：仅限于2 inch、4inch的微型料盘，通过使用专用辅助部件各在可以搭载到16块_16种（2inch）、4块_4种
（4inch）为止。（辅助部件不能叠放）
※2：1块微型料盘辅助部件可以搭载不同种类的微型料盘。
※3：元件的长度超过136.5mm时，吸取位置的偏移量・寻找范围可能会发生限制。（在Side1侧进行影像处
理。）
※4：叠放时，１块料盘的厚度为ITS：10mm，OTS：16mm以下。
另外，叠放搭载32mm料盘时，元件高度为ITS：10mm，OTS：16mm以下。
厚度不同、尺寸不同的料盘不能叠放。
※5：自动排出时需要料盘排出用槽・空料盘排出确认用传感器等。
※6：自动排出空料盘时，以料盘吸取器的吸取面大，不漏气为条件。
※7：搭载ITS时，对象电路板宽度为MAX200mm。
