4 ．机器构成 - 19 - XPF-030706ZS 4.3 自动更换头置放台 各个自动更换头的自动更换 可以收存的吸嘴种类和数量（ XP F-L 、 XPF-S 通用） · 旋转自动更换头 ： 2 个 · 单吸嘴或机械夹头、测定料盘高度自动更 换头 ： 6 个 · 料盘吸取器 ： 1 个 55 55 55 55 55 70 70 85 トレイリムーバ用 リボルバオートツール用 シングルノズル用 料盘吸取器用 旋转自动更换头用 单吸嘴…
4．机器构成
- 18 -
XPF-030706ZS
4.2.3 点胶自动更换头
１） 规格
项 目规 格
可以搭载的平台 只有Side1侧（MFU-30 or 固定料站）
搭载注胶筒数量
※1
1个／1注胶筒平台
最快涂敷速度（点涂敷）
※2
0.2 s／shot
涂敷位置精度
※3
±0.1mm（3σ）
注胶剂的容量
12cc
点胶针 XPF专用（无停止块）
下降端高度 记载于生产程序
胶着剂温度控制
※4
在生产程序中指定 指定范围25～40℃（加热器）
点涂敷 在生产程序（顺序）指定（指定涂敷时间）
查知余量（显示余量） 指令／自动
注胶筒 XPF专用
消费流量 160 L/m 使用4个冷凝器时
※1.每1台注胶筒平台占有6个料槽。可以搭载4个（不过搭载位置是指定的）
※2.XY移动距离5mm（条件最合适的情况）
※3.根据涂敷圆图形匹配的中心测定。
※4.只有当点胶自动更换头在注胶筒平台时可以进行温度调节（可以以1℃单位指定）。使用加热器，
使工作头附近的温度保持在设定温度。
※5.搭载了点胶自动更换头时，因为在生产中需要测定电路板高度的顺序，所以必需要有电路板高度
测定（选项）。
4．机器构成
- 19 -
XPF-030706ZS
4.3 自动更换头置放台
各个自动更换头的自动更换
可以收存的吸嘴种类和数量（XPF-L、XPF-S通用）
·旋转自动更换头 ：2个
·单吸嘴或机械夹头、测定料盘高度自动更换头 ：6个
·料盘吸取器 ：1个
5555555555707085
トレイリムーバ用
リボルバオートツール用 シングルノズル用
料盘吸取器用
旋转自动更换头用
单吸嘴用
4．机器构成
- 20 -
XPF-030706ZS

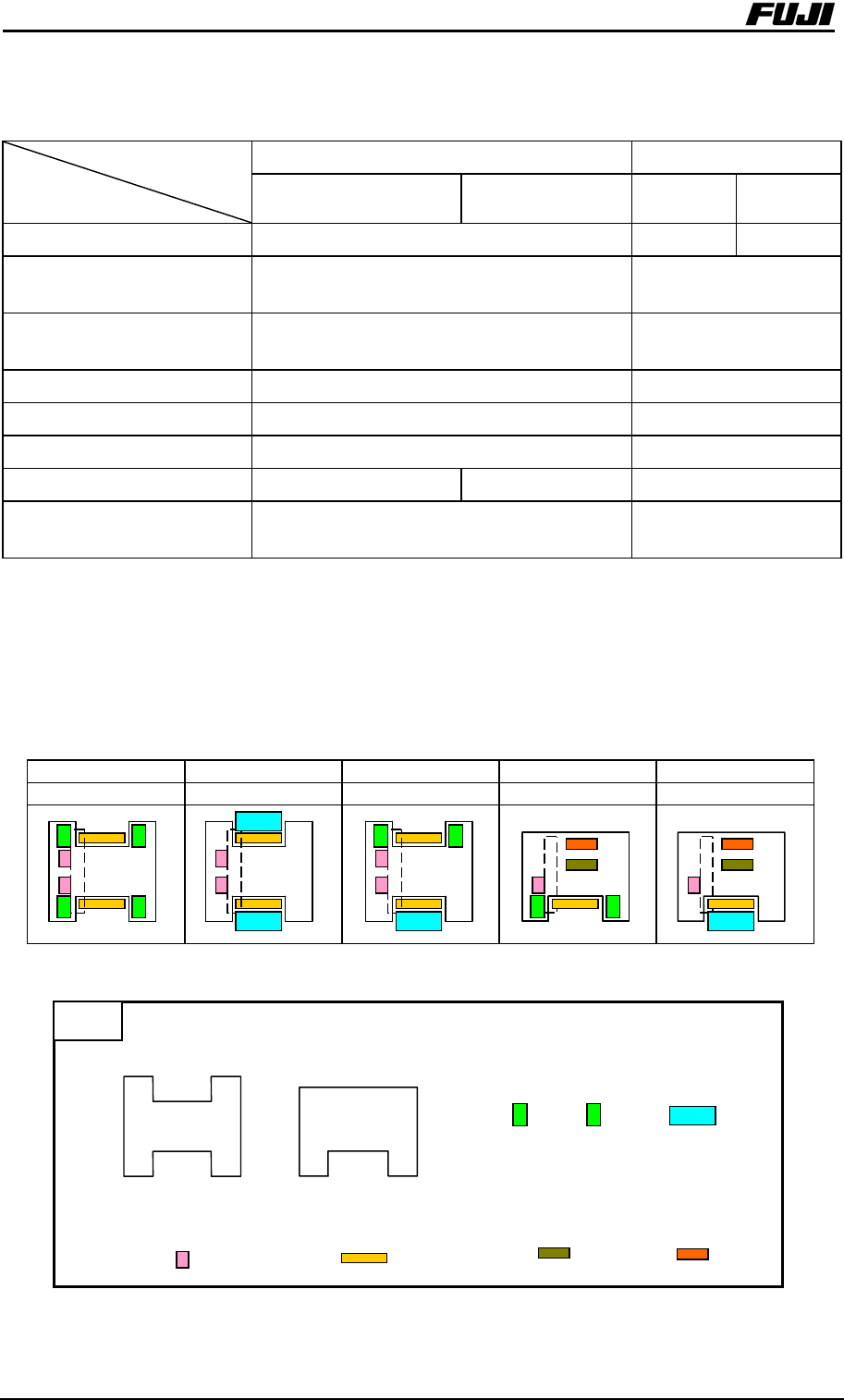

4.4 相机
元件相机 定位点相机
Side1 Side2
标准
广角
（OP）
有效视野 (mm) 54.0×40.5 11×8.25 31×23.25
光源 前光＆侧光
LED
（带同轴落射）
元件尺寸(mm)
旋转自动更换头 ：0402 ～ 20×20
单吸嘴 ：1005 ～ 45×150
－
最小定位点尺寸(mm) －φ0.2
最小间距(mm) 引脚：0.3 锡球：0.25 －
最小宽度／直径(mm) 引脚：0.12 锡球：0.15 －
对应BGA、CSP尺寸 (mm) 20×20
※1
45×45
※2
－
一次性取入影像尺寸(mm)
旋转自动更换头 ：4532为止
单吸嘴 ：35×47为止
－
※1．旋转自动更换头为到□4.5mm为止。
※2．因为是多画面处理，周期时间会延长。
旋转自动更换头可以到□20mm为止
4.5 料站
SPEC1(XPF-L) SPEC2(XPF-L) SPEC3(XPF-L) SPEC4(XPF-S) SPEC5(XPF-S)
非固定-非固定 固定-固定 固定-非固定 单侧非固定 单侧固定
凡例
废料带切刀
固定料站
元件相机单元
XPF-L本体
非固定料站
XPF-S本体
ITS(OP)
OTS(OP)
SIDE1
SIDE2
SIDE1
