4．机器构成
- 19 -
XPF-030706ZS
4.3 自动更换头置放台
各个自动更换头的自动更换
可以收存的吸嘴种类和数量（XPF-L、XPF-S通用）
·旋转自动更换头 ：2个
·单吸嘴或机械夹头、测定料盘高度自动更换头 ：6个
·料盘吸取器 ：1个
5555555555707085
トレイリムーバ用
リボルバオートツール用 シングルノズル用
料盘吸取器用
旋转自动更换头用
单吸嘴用
4．机器构成
- 20 -
XPF-030706ZS
4.4 相机
元件相机 定位点相机
Side1 Side2
标准
广角
（OP）
有效视野 (mm) 54.0×40.5 11×8.25 31×23.25
光源 前光＆侧光
LED
（带同轴落射）
元件尺寸(mm)
旋转自动更换头 ：0402 ～ 20×20
单吸嘴 ：1005 ～ 45×150
－
最小定位点尺寸(mm) －φ0.2
最小间距(mm) 引脚：0.3 锡球：0.25 －
最小宽度／直径(mm) 引脚：0.12 锡球：0.15 －
对应BGA、CSP尺寸 (mm) 20×20
※1
45×45
※2
－
一次性取入影像尺寸(mm)
旋转自动更换头 ：4532为止
单吸嘴 ：35×47为止
－
※1．旋转自动更换头为到□4.5mm为止。
※2．因为是多画面处理，周期时间会延长。
旋转自动更换头可以到□20mm为止
4.5 料站
SPEC1(XPF-L) SPEC2(XPF-L) SPEC3(XPF-L) SPEC4(XPF-S) SPEC5(XPF-S)
非固定-非固定 固定-固定 固定-非固定 单侧非固定 单侧固定
凡例
废料带切刀
固定料站
元件相机单元
XPF-L本体
非固定料站
XPF-S本体
ITS(OP)
OTS(OP)
SIDE1
SIDE2
SIDE1
4．机器构成
- 21 -
XPF-030706ZS

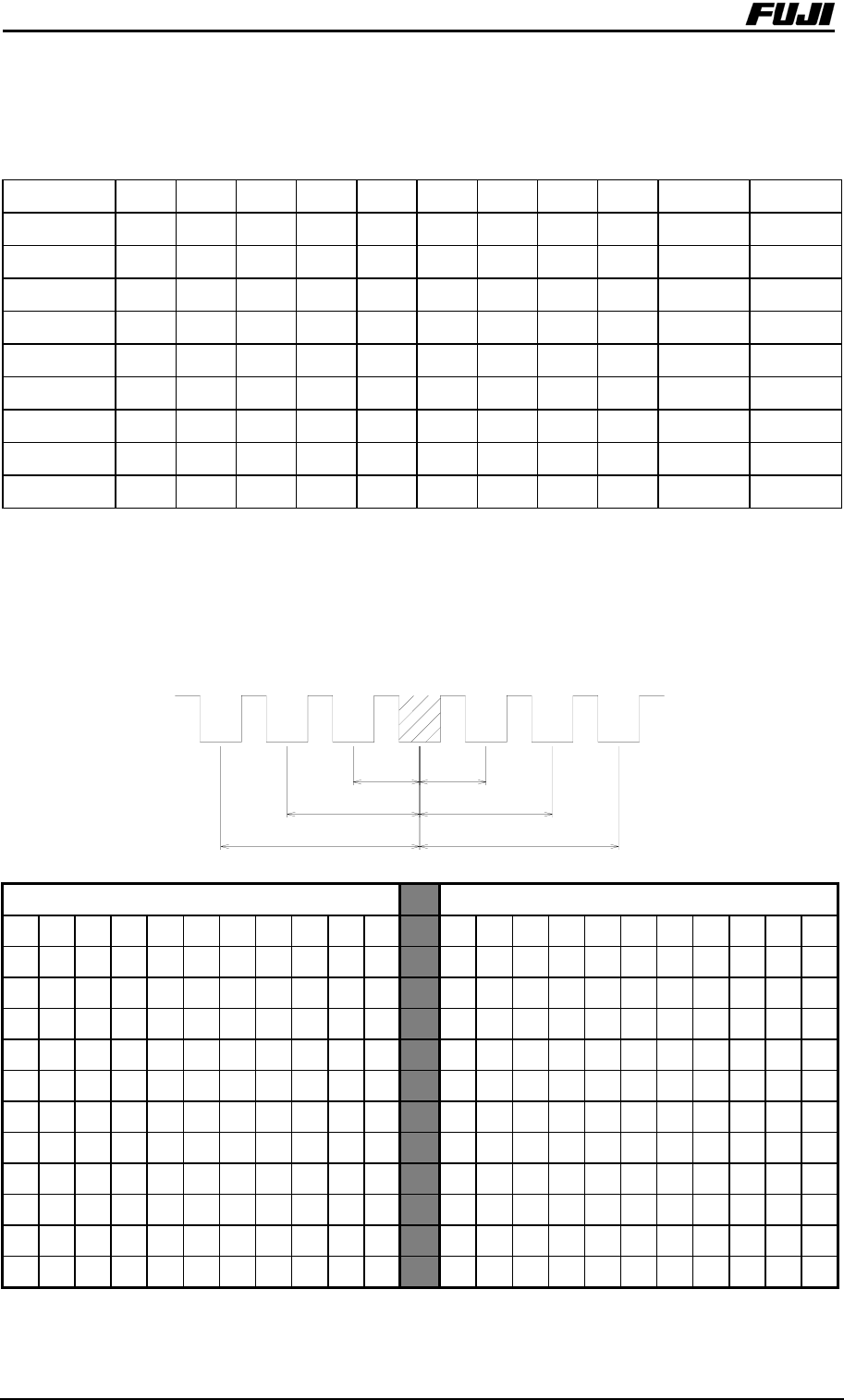

4.5.1 MFU-30A／固定
１） 料站平台侧的安装
料槽No.
W8 W12 W16 W24 W32 W44 W56 W72 W88
料管1S 料管2S
1
○○ ○
2
○○○ ○
3
○○○
4
○
…
47
○○
48
○○
49
○○○ ○
50
○○ ○
２） 供料器占用间隔
同一种宽度的供料器连续的时候或者不同宽度供料器混载时，参考以下的表设定料
站平台。
基準位置
3ﾋﾟｯﾁ
2ﾋﾟｯﾁ
1ﾋﾟｯﾁ
3ﾋﾟｯﾁ
2ﾋﾟｯﾁ
1ﾋﾟｯﾁ
左 邻 接 基准 右 邻 接
2S 1S 88 72 56 44 32 24 16 12 8 W 8 12162432445672881S2S
224333222118 11222333422
3244332222112 12222334423
3244333222216 22222334423
3254433222224 22223334423
3254433322232 22333344533
4355443333344 33333445534
4355444333356 33344445534
4465554444372 34444555645
5466555444488 44455556645
324433322221S 22222334423
335544333322S 23333444533
※ 1S、2S为单料管供料器
※ 上表显示的是供料器安装中心之间的占有料站间隔数，是从供料器搭载侧看到的状态。
左邻接 右邻接
基准位置
1
间隔
1
间隔
2
间隔
2
间隔
3
间隔
3
间隔
