4．机器构成
- 17 -
XPF-030706ZS
4.2.2 单吸嘴
１） 吸嘴种类
吸 嘴 长孔吸嘴 带有橡胶垫圈的吸嘴
名 称
外 径 (φ mm)
名 称
长边×短边(mm)
名 称
外 径(φ mm)
HM007L 0.7 S023-010
2.3×1.0
S050G 5.0
HM010L 1.0 S031-010
3.1×1.0
S080G 8.0
HM013L 1.3 S043-010
4.3×1.0
S100G 10.0
HM018L 1.8 S031-013
3.1×1.3
S130G 13.0
HM025L 2.5 S043-013
4.3×1.3
S175G 17.5
HM013LV 1.3 S059-013
5.9×1.3
S224G 22.4
HM018LV 1.8 S044-018
4.4×1.8
HM025LV 2.5 S060-018
6.0×1.8
S037L 3.7 S084-018
8.4×1.8
S050L 5.0 S061-025
6.1×2.5
S070L 7.0 S085-025
8.5×2.5
S100 10.0 S115-025
11.5×2.5
S150 15.0 S087-037
8.7×3.7
S200 20.0 S117-037
11.7×3.7
S007W
※1
0.7 S167-037
16.7×3.7
S010W
※1
1.0 S118-050
11.8×5.0
S013W
※1
1.3 S168-050
16.8×5.0
S018W
※1
1.8 S228-050
22.8×5.0
S025W
※1
2.5
S037W
※1
3.7
S050W
※1
5.0
※1. 创建模拟性的背光环境的白色吸嘴。使用时仅仅限于白色吸嘴用Vision Type18所创
建的PD。
※2. 上述以外的吸嘴种类也可以对应，请另行商谈。
※3. 连接插头等的机械夹头的对应物品，需另行商谈是否可以安装以及进行影像处理的可
否的判断。此时，请提供对象元件给本公司进行判断。
２） 关于吸嘴名称的标记
HM / S 025 / 023-010 L/W/G V
V：MELF用吸嘴
L：直吸嘴 / W：白吸嘴
G：带橡胶垫圈的吸嘴
吸嘴外径（1/10mm）/ 长边×短边
HM：高速射片多重吸嘴
S：单吸嘴
3） 关于先贴装元件的限制
与先贴装元件的高度超过10mm的元件邻接贴装时，可能的贴装范围受到限
制。使用白色吸嘴时，在贴装位置周围17.5mm或者35mm的范围（背光灯直
径）上，先贴装的元件高度在9mm以下。
4．机器构成
- 18 -
XPF-030706ZS
4.2.3 点胶自动更换头
１） 规格
项 目规 格
可以搭载的平台 只有Side1侧（MFU-30 or 固定料站）
搭载注胶筒数量
※1
1个／1注胶筒平台
最快涂敷速度（点涂敷）
※2
0.2 s／shot
涂敷位置精度
※3
±0.1mm（3σ）
注胶剂的容量
12cc
点胶针 XPF专用（无停止块）
下降端高度 记载于生产程序
胶着剂温度控制
※4
在生产程序中指定 指定范围25～40℃（加热器）
点涂敷 在生产程序（顺序）指定（指定涂敷时间）
查知余量（显示余量） 指令／自动
注胶筒 XPF专用
消费流量 160 L/m 使用4个冷凝器时
※1.每1台注胶筒平台占有6个料槽。可以搭载4个（不过搭载位置是指定的）
※2.XY移动距离5mm（条件最合适的情况）
※3.根据涂敷圆图形匹配的中心测定。
※4.只有当点胶自动更换头在注胶筒平台时可以进行温度调节（可以以1℃单位指定）。使用加热器，
使工作头附近的温度保持在设定温度。
※5.搭载了点胶自动更换头时，因为在生产中需要测定电路板高度的顺序，所以必需要有电路板高度
测定（选项）。
4．机器构成
- 19 -
XPF-030706ZS

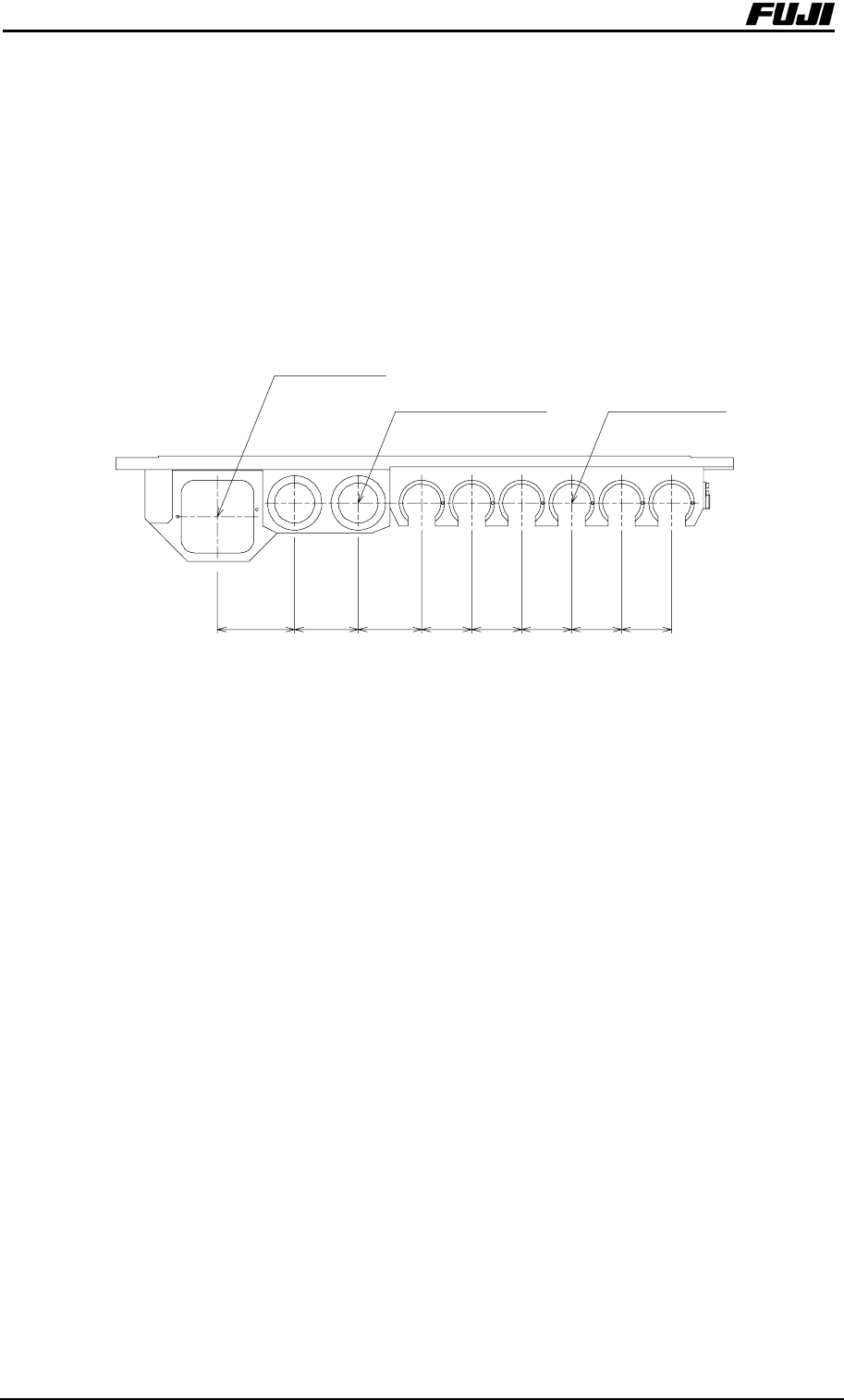

4.3 自动更换头置放台
各个自动更换头的自动更换
可以收存的吸嘴种类和数量（XPF-L、XPF-S通用）
·旋转自动更换头 ：2个
·单吸嘴或机械夹头、测定料盘高度自动更换头 ：6个
·料盘吸取器 ：1个
5555555555707085
トレイリムーバ用
リボルバオートツール用 シングルノズル用
料盘吸取器用
旋转自动更换头用
单吸嘴用
