5. 1 年
3-44
第 3 章 定期保养项目
7
清洗花键轴内部。
1. 将清洗工具的注嘴插入花键轴内。
2. 注入乙醇清洗花键轴的气路。
c
注意
请务必将清洗工具的注嘴插入 25mm 以上。如果插入不到
位，会导致乙醇流入密封圈。
8
对花键轴的气路进行喷气。
1. 将喷气工具 ( 选购件 ) 连接到贴片机左右的
气源插口上。
2. 为使喷出的空气不致漏出，用手指堵住右图
中所示部位之后，用喷气工具对花键轴的气
路进行喷气。
3. 反复喷气，直到不再有脏污从花键轴前端流
出。
n
要点
反复进行 Step7 〜 Step8 的操作，直到流出的乙醇变清为
止。
9
将贴装头装回原状。
1. 安装维护用螺栓。
2. 插入空气软管。
3. 拔出固定 Z 轴的内六角扳手 ( 或拆下铁丝 )。
n
要点
用手从贴装头上拆下的吸嘴，请务必装回原贴装头。
清洗花键轴
Step 7
乙醇
清洗工具
25mm
以上
55374-KMX-00
对气路进行喷气
Step 8
用手指堵住
此处
喷气工具
(选购件)
55375-KMX-00
5. 1 年
3-45
第 3 章 定期保养项目
5.2 传送带的点检与导轨等的清洁
传送带传送面被磨损可引起滑带，导致无法稳定地传送基板。因此，建议定期对传送带的磨损状态进行检查。
此外，由于传送带被磨损导致磨损粉在传送部传感器的受光面堆积，引起误感应基板，磨损粉在传送带导槽内
或带轮表面积存则可能引起传送带传送不动等故障发生。
1
将传送宽度调到便于点检、清洁的
宽度。
1. 按 [ 装置 ] -“传送装置”选项卡页面的 [ 传
送宽度 ] 按钮，打开调节传送宽度的对话框。
2. 在“调节后的传送宽度”输入框里输入可伸
入内六角扳手进行操作的宽度 (200mm 左右 )
之后，按 [OK] 按钮。传送宽度变为指定的宽
度。
2
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品
全部取出。
2. 按急停按钮，将料车从贴片机上拆下。
3. 打开安全机盖，拆卸导槽盖板。
4. 将方巾垫在顶板上。
3
拆卸基板固定夹。
用内六角扳手 (3) 拆下基板固定夹的 4 处固定螺
栓之后，取下基板固定夹。
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。
调节传送宽度
Step 1
[传送宽度] 按钮
输入“200”左右
56308-KMX-00
拆卸基板固定夹
Step 3
基板固定夹
固定螺栓
55376-KMX-00
5. 1 年
3-46
第 3 章 定期保养项目

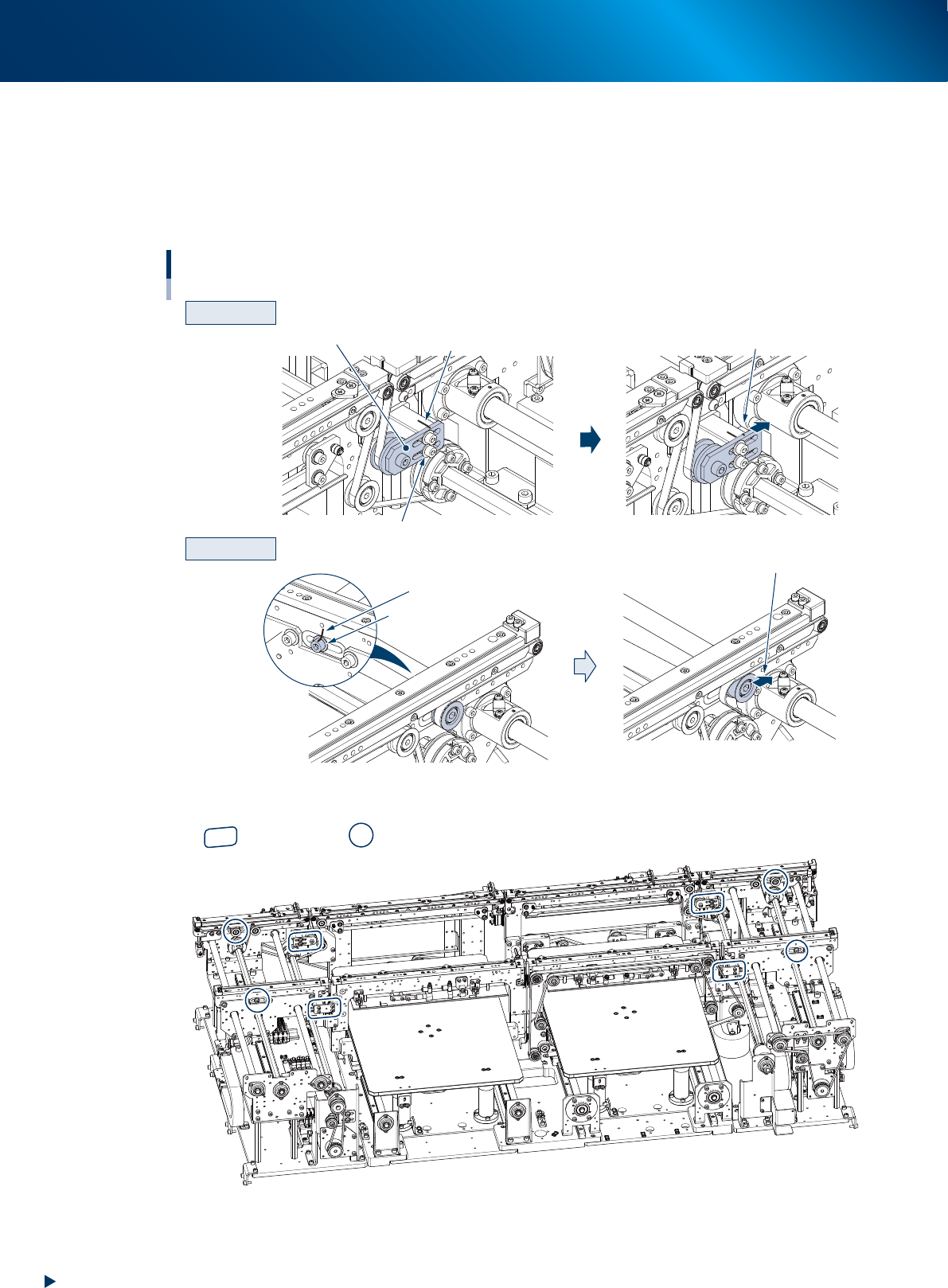

4
放松传送带。
1. 在放松传送带之前，先在带轮托架 (CV2、CV3) 和带轮固定螺栓 (CV1、CV4) 的位置用油性记号笔
作上记号。
2. 参照下图，用内六角扳手 (3) 拧松图中所示带轮托架的 2 根固定螺栓之后，向箭头方向移动托架放
松传送带。CV1、CV4 时，用内六角扳手 (4 与 5) 拧松带轮的固定螺栓之后，移动带轮。
放松传送带
移动带轮托架
拧松固定螺栓
拧松固定螺栓
传入侧
传出侧
带轮托架
CV2、CV3
CV1、CV4
移动带轮
用油性记号笔作记号
用油性记号笔作记号
：带轮托架位置 ：带轮位置
贴片机背面
CV4
CV1
CV3
CV2
55377-KMX-00
