1. 每周 3-6 第 3 章 定期保养项目 1.2.2 吸嘴孔的清洁 e 1 拆卸吸嘴。 1. 按急停按钮，打开贴片机的正面安全机盖。 2. 从贴装头上拆下吸嘴。 ► 配备吸嘴交换站时 1. 使吸嘴全部被放回吸嘴托架中。 2. 将吸嘴托架从吸嘴交换站上拆下。 3. 打开吸嘴托架的开闭器，取出吸嘴。 2 进行喷气。 1. 拆下吸嘴前端后，从安装端喷气。 2. 装上吸嘴前端后，再次从安装端喷气。 n 要点 脏污比较严重时，请继续进 行下述…

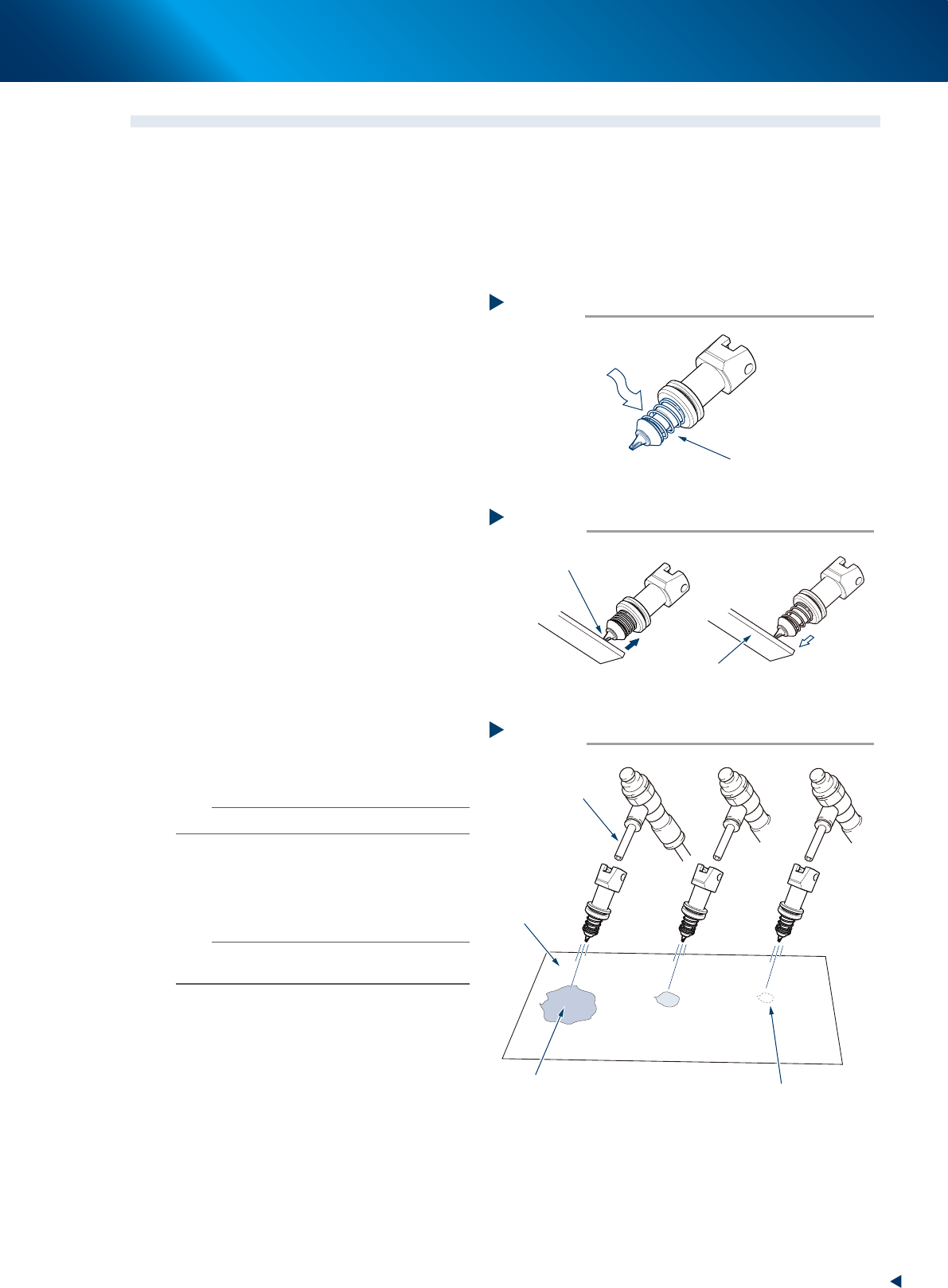

1. 每周
3-5
第 3 章 定期保养项目
1.2 吸嘴的清洁
1.2.1 吸嘴回弹部的清洁与加油
e
1
拆卸吸嘴。
1. 按急停按钮，打开贴片机的安全机盖。
2. 从贴装头上拆下吸嘴。
►
配备吸嘴交换站时
1. 使吸嘴全部被放回吸嘴托架中。
2. 将吸嘴托架从吸嘴交换站上拆下。
3. 打开吸嘴托架的开闭器，取出吸嘴。
2
清洁回弹部。
在回弹部涂上无水乙醇之后，反复进行回弹动作
数次清洁回弹部。清洁完之后，用喷气工具将无
水乙醇完全吹干。
3
给回弹部加油。
用精密螺丝刀向回弹部滴入少量的涡轮机油 ( 能
渗入即可 )。
4
确认回弹动作。
1. 反复进行回弹动作数次，使涡轮机油渗入回
弹部。
2. 再用无尘擦拭纸擦去吸嘴上多余的油。
5
去除多余的油。
1. 用喷气工具 ( 选购件 ) 分别从吸嘴前端方向
和安装方向对吸嘴内部各喷气 5 秒钟左右。
2. 此操作需反复进行 3 次左右，以便彻底去除
吸嘴内残留的多余涡轮机油。
n
要点
回弹部只需一层油膜左右的油即可。
6
确认残留油的去除状态。
用一般市面销售的去油纸等，确认吸嘴内残留油
的去除状态。
n
要点
一般，只要进行了 Step5 的操作，应该就能完全去除多余
的油，如果还有油残留，可以再次喷气排除。
7
将吸嘴装回或放回原位。
1. 再次确认吸嘴中确实没有残留油。
2. 将吸嘴装回原贴装头。
从吸嘴托架上取出的吸嘴，则放回吸嘴托架
上原来的位置之后将吸嘴托架装回吸嘴交换
站上。
给回弹部加油
Step 3
回弹部
用精密螺丝刀加入
少量涡轮机油
55302-KMX-00
确认回弹动作
Step 4
吸嘴回弹部 (前端)
平的片状物
55303-KMX-00
确认残留油
Step 6
初次用喷气工具喷气5秒左右，
便会有油从吸嘴前端流出。
反复从前端和安装端
各喷气约5秒。
直至不再有油流出，便可结束本操作。
去油纸
喷气工具
55304-KMX-00
1. 每周
3-6
第 3 章 定期保养项目
1.2.2 吸嘴孔的清洁
e
1
拆卸吸嘴。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 从贴装头上拆下吸嘴。
►
配备吸嘴交换站时
1. 使吸嘴全部被放回吸嘴托架中。
2. 将吸嘴托架从吸嘴交换站上拆下。
3. 打开吸嘴托架的开闭器，取出吸嘴。
2
进行喷气。
1. 拆下吸嘴前端后，从安装端喷气。
2. 装上吸嘴前端后，再次从安装端喷气。
n
要点
脏污比较严重时，请继续进行下述 Step3、4 的步骤。
3
清洁吸嘴孔。
1. 将清洁吸嘴孔用钢丝穿过吸嘴孔。
2. 如右图所示，来回移动吸嘴清洁吸嘴孔。
4
进行喷气。
抽出清洁吸嘴孔用钢丝之后，按照 Step2 的方法，
用喷气工具对吸嘴孔进行喷气，吹除内部的尘
屑。
5
将吸嘴装回贴装头中。
将吸嘴装回原贴装头。
从吸嘴托架上取出的吸嘴，则放回吸嘴托架上原
来的位置之后将吸嘴托架装回吸嘴交换站上。
清洁吸嘴孔
Step 3
吸嘴
来回移动吸嘴
清洁吸嘴用钢丝
55306-KMX-00.ai
喷气
Step 2
喷气工具
(选购件)
O型圈
锁定针
弹簧与前端部
安装前端部
拔出
空气管 (橙色)
与供气部连接
有前端部
喷气方法
无前端部
前端部的拆卸
55305-KMX-00
1. 每周
3-7
第 3 章 定期保养项目
1.2.3 吸嘴前端部的清洁
若吸嘴前端只有少量脏污，可以使用随机附带的“清洁吸嘴前端用胶带”清除。若选购有超声波清洗器 ( 选购件 )
时，可以先用超声波清洗器清洗吸嘴之后，再用“清洁吸嘴前端用胶带”清洁，效果会更佳。
下面，介绍使用超声波清洗器与清洁吸嘴前端用胶带清洁回弹吸嘴前端部的方法。
c
注意
清洁吸嘴前端部时，请使用本公司推荐的清洁胶带 (TAPE. CLEANER: LGT-M8895-00X)。
除此以外的胶带，请勿使用。否则，胶带的粘胶黏附在吸嘴上可能会导致贴装不良。
n
要点
关于清洁吸嘴前端用胶带的详细使用方法，请参照随胶带附带的使用说明书。
e
1
拆卸吸嘴。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 从贴装头上拆下吸嘴。
►
配备吸嘴交换站时
1. 使吸嘴全部被放回吸嘴托架中。
2. 将吸嘴托架从吸嘴交换站上拆下。
3. 打开吸嘴托架的开闭器，取出吸嘴。
2
清洁回弹部。
若回弹部积有尘屑，使用喷气工具 ( 选购件 ) 等
吹除尘屑。
3
用超声波清洗器清洗吸嘴。
1. 将吸嘴放入超声波清洗器内的容器中 ( 烧杯
等 )。
2. 在容器内加入乙醇直到浸没吸嘴。
3. 在超声波清洗器中加入清水。
4. 开启超声波清洗器清洗 10 分钟左右。
c
注意
请不要直接将乙醇倒入超声波清洗器内。
请务必将乙醇倒入烧杯等容器内。
n
要点
带 O 型圈的 Type8110R、Type8011H 吸嘴等，在使用
超声波清洗器清洗之前，请务必先拆下 O 型圈。
4
对吸嘴进行喷气。
1. 将吸嘴从超声波清洗器中取出。
2. 用喷气工具对整个吸嘴进行喷气吹除乙醇。
尤其对回弹部与吸嘴孔需要重点喷气。
喷气
Step 2, 4
对回弹部喷气 对吸嘴孔喷气
喷气工具
(选购件)
55307-KMX-00
超声波清洗器
Step 3
超声波清洗器
烧杯
加入清水
喷气后的吸嘴
加入乙醇
55308-KMX-00
