2. 加油位置与加油频率
4-5
第 4 章 加油位置一览
2.4 顶板 (PU) 轴

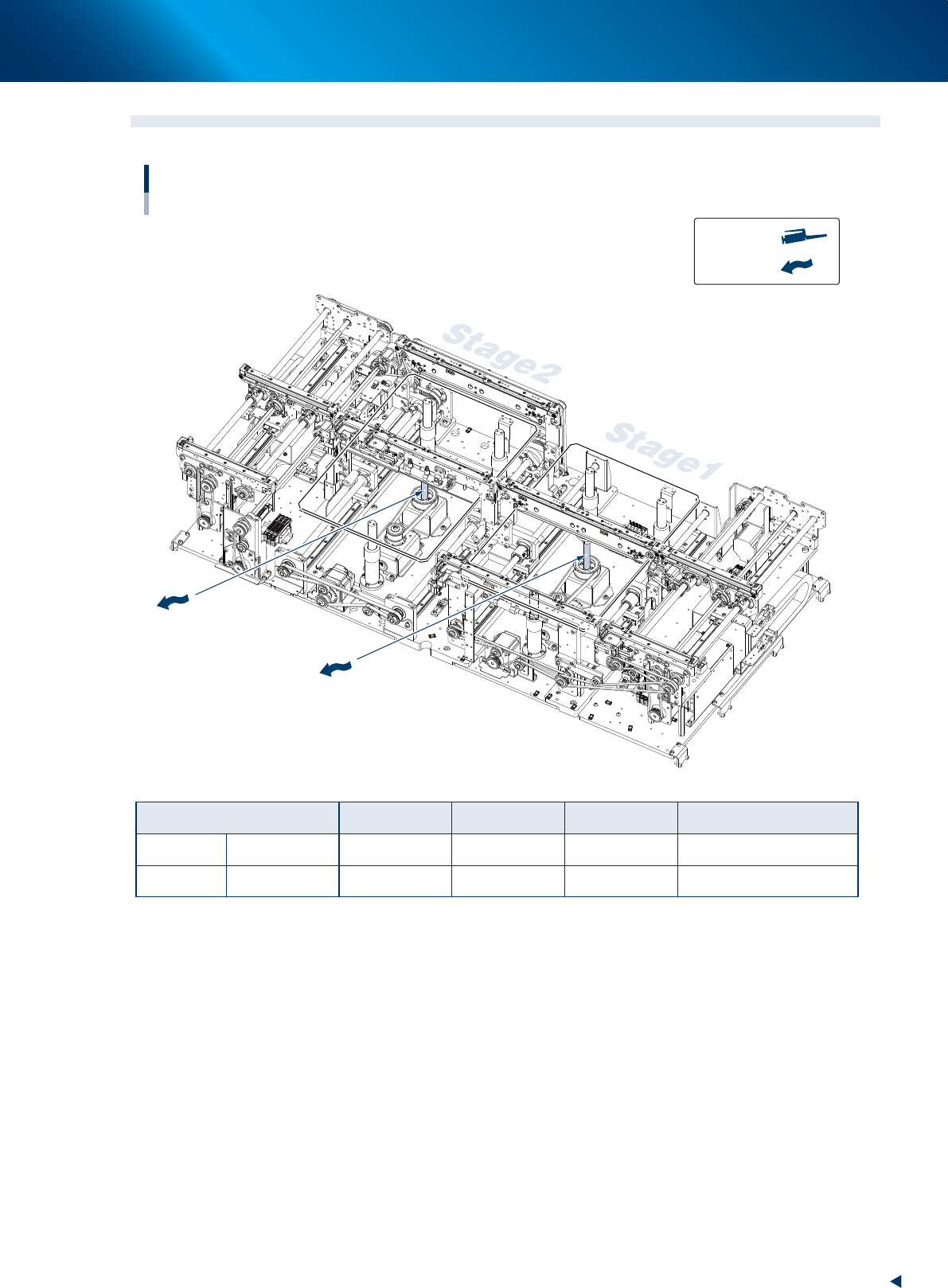

PU轴的加油位置
润滑油枪 ：
用手涂抹 ：
PU轴
滚珠丝杆
(输送台1)
PU轴
滚珠丝杆
(输送台2)
55404-KMX-00
加油部位 润滑油种类 加油位置 频率 加油方法
输送台 1 滚珠丝杆 NSL 1 处 1 次／年 用手涂抹
输送台 2 滚珠丝杆 NSL 1 处 1 次／年 用手涂抹
2. 加油位置与加油频率
4-6
第 4 章 加油位置一览
2.5 贴装头单元部
2.5.1 HM 贴装头单元
n
要点
HM 贴装头单元的 Z 轴 ( 花键轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容
易生锈。因此，请根据需要，涂抹一层薄薄的指定润滑油 (NSL) 以防止生锈。

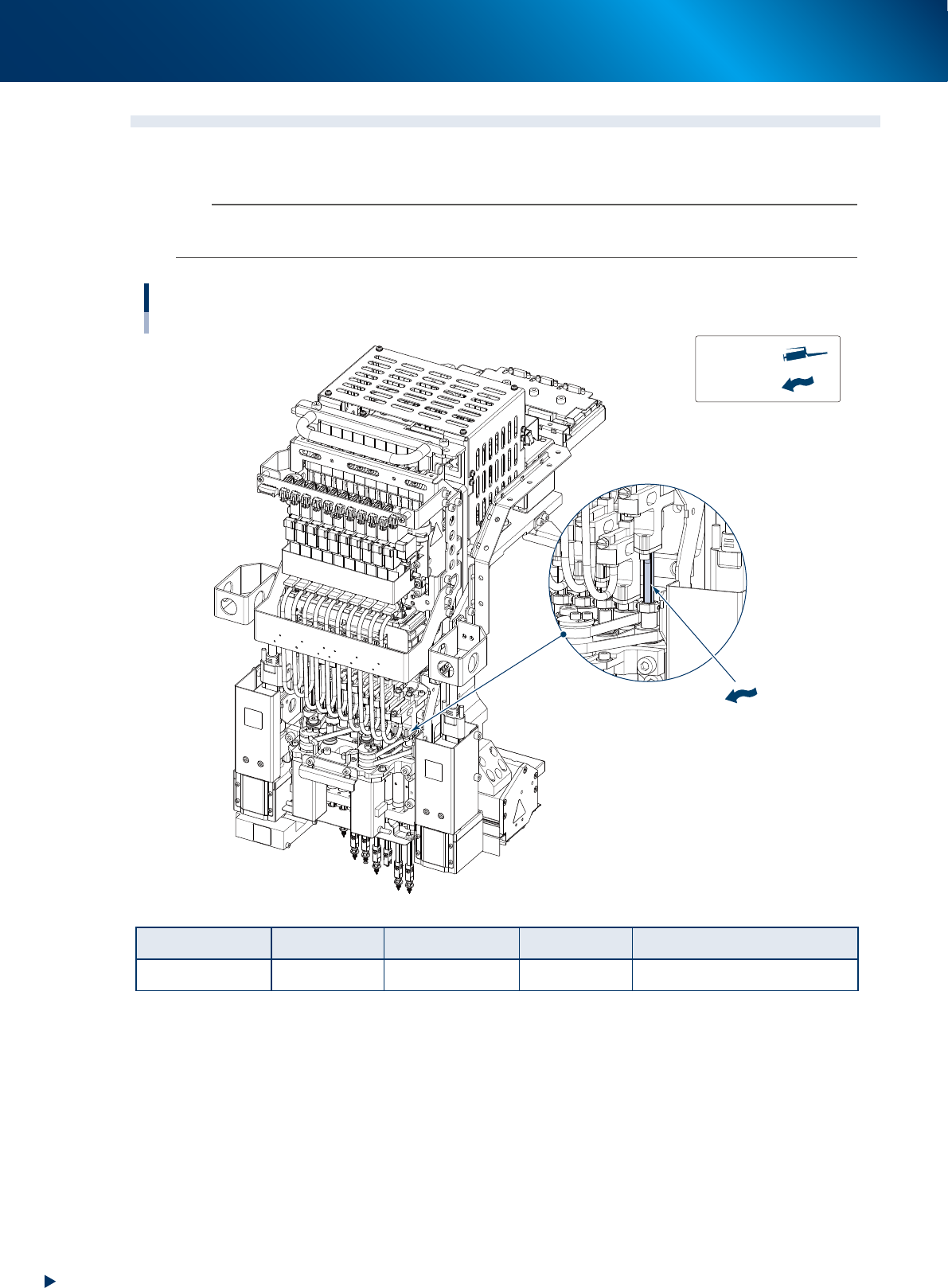

HM贴装头单元的加油位置
花键轴
润滑油枪 ：
用手涂抹 ：
55405-KMX-00
加油部位 润滑油种类 加油位置 频率 加油方法
花键轴 NSL 10 处／贴装头单元 根据需要 用手涂抹 ( 薄薄一层 )
2. 加油位置与加油频率
4-7
第 4 章 加油位置一览
2.5.2 RM 贴装头单元

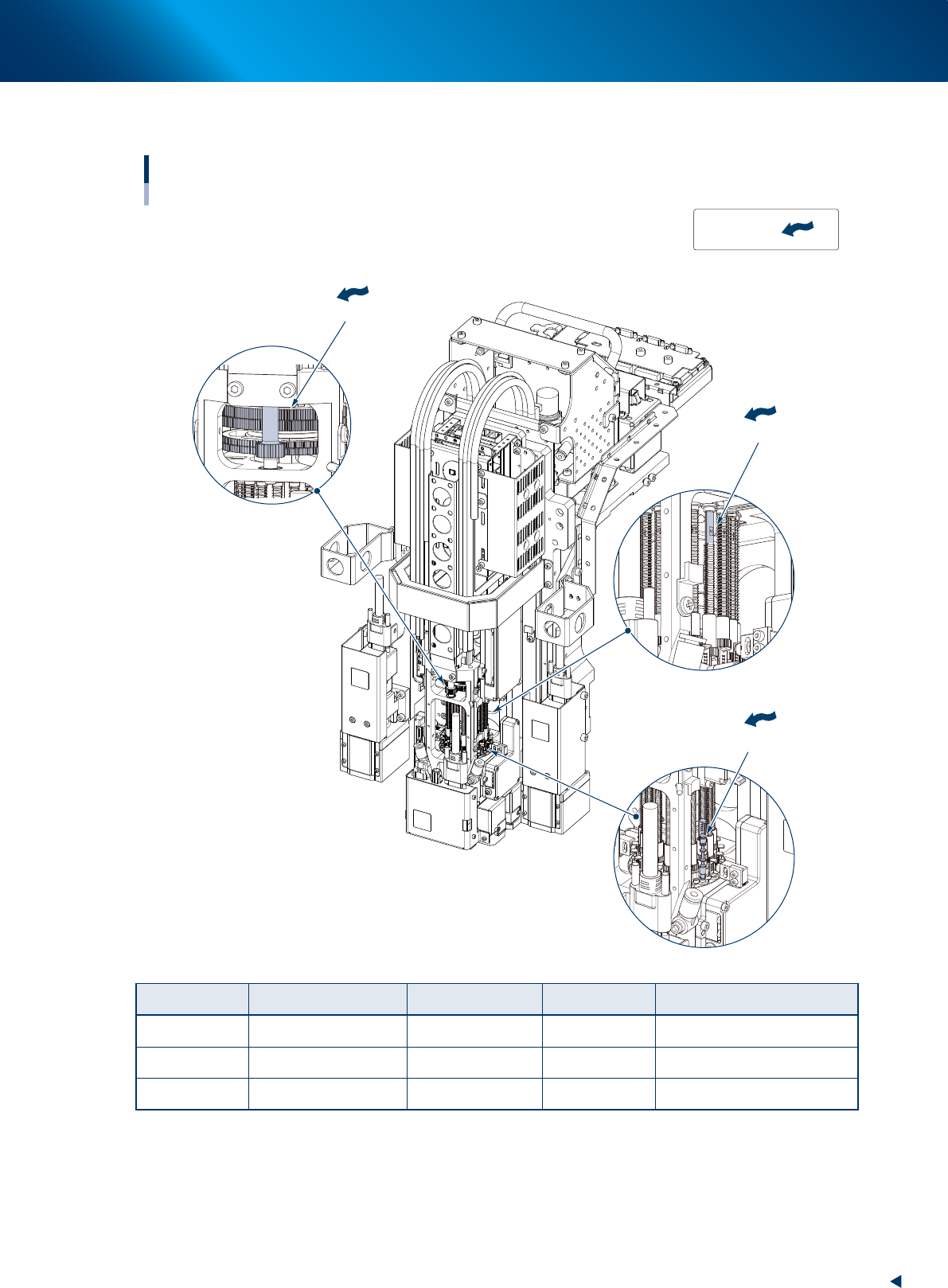

RM贴装头单元的加油位置
剪式齿轮、机械阀、吸嘴轴
用手涂抹 ：
机械阀
剪式齿轮
吸嘴轴上部
55406-KMX-00
加油部位 润滑油种类 加油位置 频率 加油方法
剪式齿轮 LG2 1 处／贴装头单元 1 次／ 2 年 用手涂抹
机械阀 机械阀专用润滑脂 18 处／贴装头单元 1 次／ 3 个月 用手涂抹
吸嘴轴上部 吸嘴轴上部专用润滑油 18 处／贴装头单元 1 次／ 2 年 用手涂抹 ( 使用棉棒 )
