3. 3 个月
3-23
第 3 章 定期保养项目
3. 3 个月
本节，介绍每 3 个月需进行 1 次的维护保养项目。

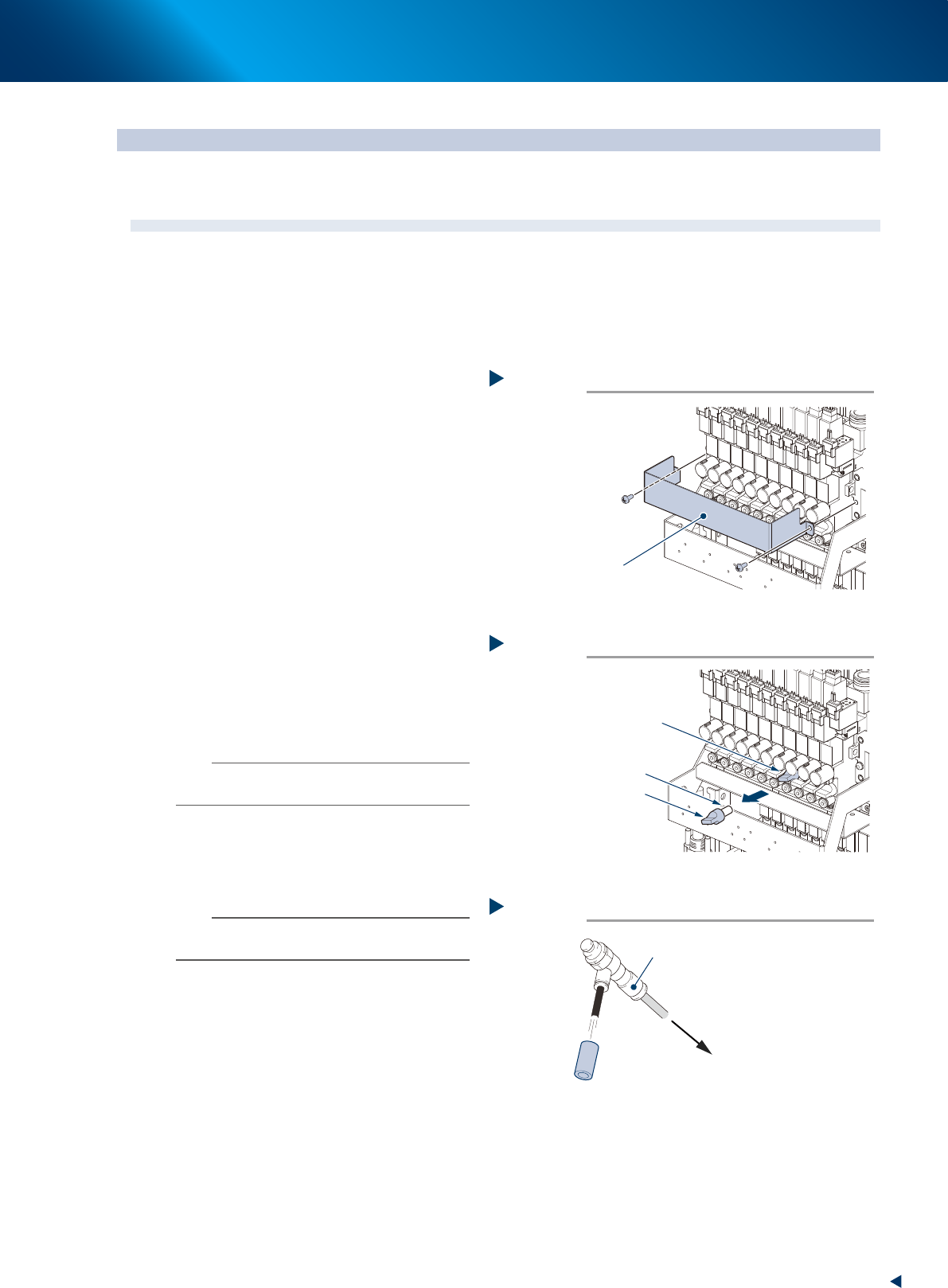

3.1 HM 贴装头
3.1.1 空气滤芯的清洁与更换
虽然供气状态和实际运转时间会有所不同，但一般 3 个月左右需点检 1 次滤芯。
若只是轻微脏污，可用喷气工具 ( 选购件 ) 清除 ；若脏污严重无法完全清除干净时，建议更换滤芯。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品
全部取出。
2. 按急停按钮，将料车从贴片机上拆下。
3. 打开贴片机的安全机盖，将贴装头单元移到
便于点检空气滤芯的位置。
4. 将方巾垫在贴装头的正下方。
2
拆卸整流板。
用十字螺丝刀拆下右图所示的整流板。
3
拆卸滤芯端盖。
将滤芯端盖向左转动可以连同滤芯一起拆下。
4
清洁滤芯。
若只是轻微脏污，可用喷气工具清除后继续使
用。
n
要点
若脏污严重或已变色，需换上新的滤芯 (KLW-M8527-
00X)。
5
安装滤芯。
1. 将滤芯嵌入滤芯端盖之后插回原位。
2. 向右拧紧固定。
n
要点
安装滤芯时，请顺带确认密封垫圈。若已老化或变形，需
换上新的密封垫圈 (KLW-M715B-00X)。
6
安装整流板。
1. 用十字螺丝刀将整流板装回原位。
2. 取出垫在贴装头单元下方的方巾。
拆卸整流板
Step 2
整流板
55328-KMX-00
拆卸滤芯端盖
Step 3
滤芯端盖
滤芯
向左旋转后拔出
55329-KMX-00
清洁滤芯
Step 4
滤芯
喷气工具 (选购件)
与一次性换料车的
气源插口连接
55330-KMX-00
3. 3 个月
3-24
第 3 章 定期保养项目

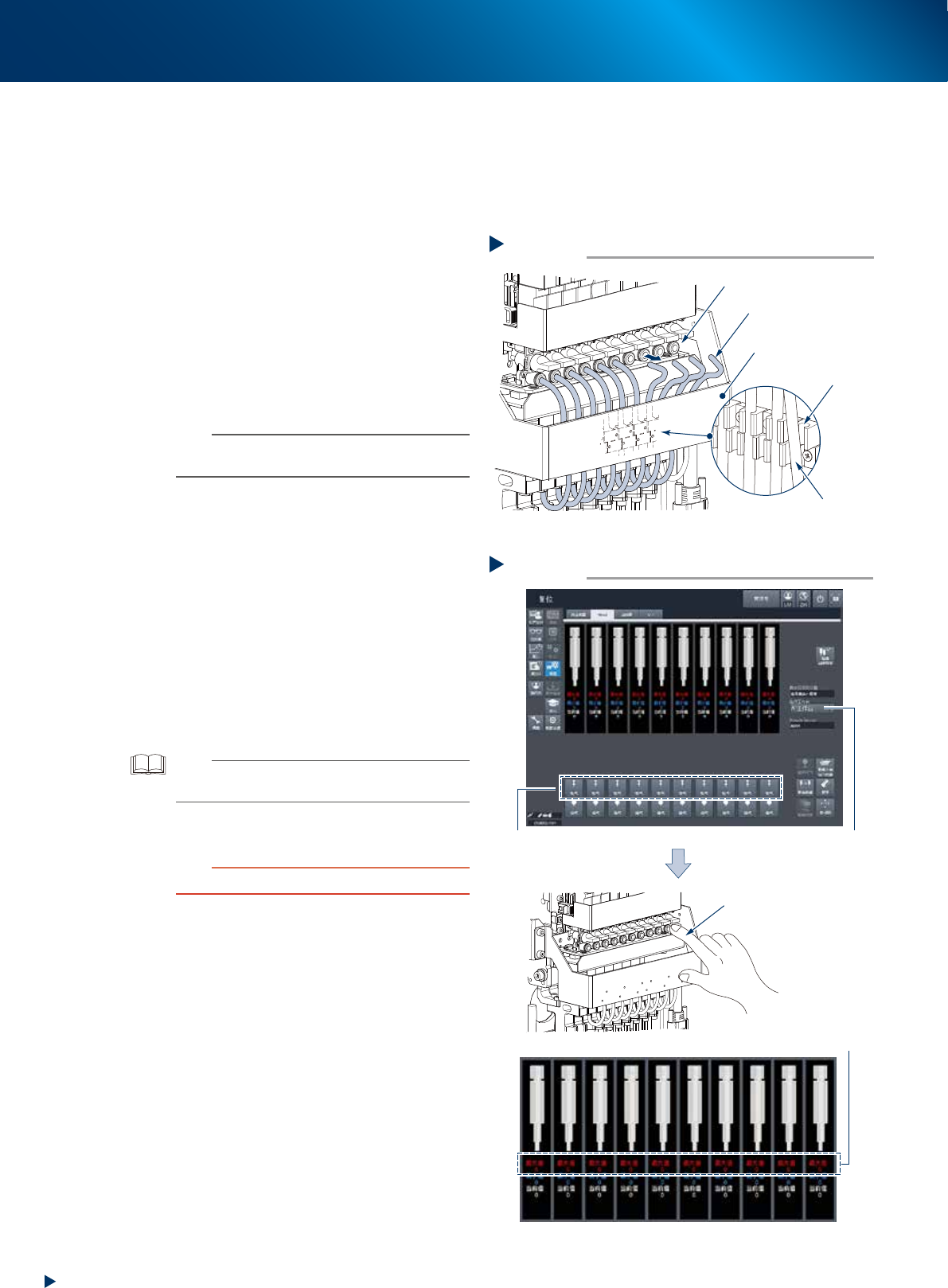

3.1.2 真空发生器的真空压力检查
确认各个贴装头的真空发生器的真空压力。若真空压力未能达到规定的压力值，可能需要更换 BIT 或电磁阀。
关于更换方法，请参照本章后述“6.1.1 真空发生器用 BIT 的更换”或后述第5章“3.1 HM 贴装头 ：电磁阀
类的更换”。
e
1
使贴装头单元移到贴片机前侧。
1. 按急停按钮，将料车从贴片机上卸下。
2. 打开贴片机的安全机盖，将贴装头单元移动
到贴片机的前侧。
2
从上侧的气密接头上拔出空气软管。
从上侧气密接头上拔出所有空气软管。下侧的无
需拆卸。
n
要点
空气软管安装在贴装头单元的正面盖板背面的支架上。拔
出空气软管时，注意不要使空气软管从支架中滑落。
3
确认每个贴装头的真空压力。
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作
台。即，通过选择工作台选择贴装头单元。
3. 按所有贴装头的 [ 吸气 ] 按钮。
4. 用手指堵住气密接头部。
5. 此时画面中央的最大值显示封闭状态的真空
压力值。请确认此时的显示值是否在封闭状
态参考值“190”以上。
6. 切换工作台，对所有贴装头进行 3. 〜 5. 的
操作，确认真空压力。
参考
未达到上述参考值时，需重新检查贴装头的气路 ( 真空发
生器、电磁阀 )，并根据需要进行清洁与更换。
4
将空气软管插回原位。
c
注意
请务必将空气软管插入到位，确认不会松脱。
拆卸空气软管
Step 2
空气软管
拆卸空气软管的状态
支架
气密接头
贴装头单元
正面盖板
55331-KMX-00
确认真空压力
Step 3
按各贴装头的 [吸气] 按钮
确认真空压力的最大值
用手指堵住气密接头部
选择工作台
56302-KMX-00
3. 3 个月
3-25
第 3 章 定期保养项目

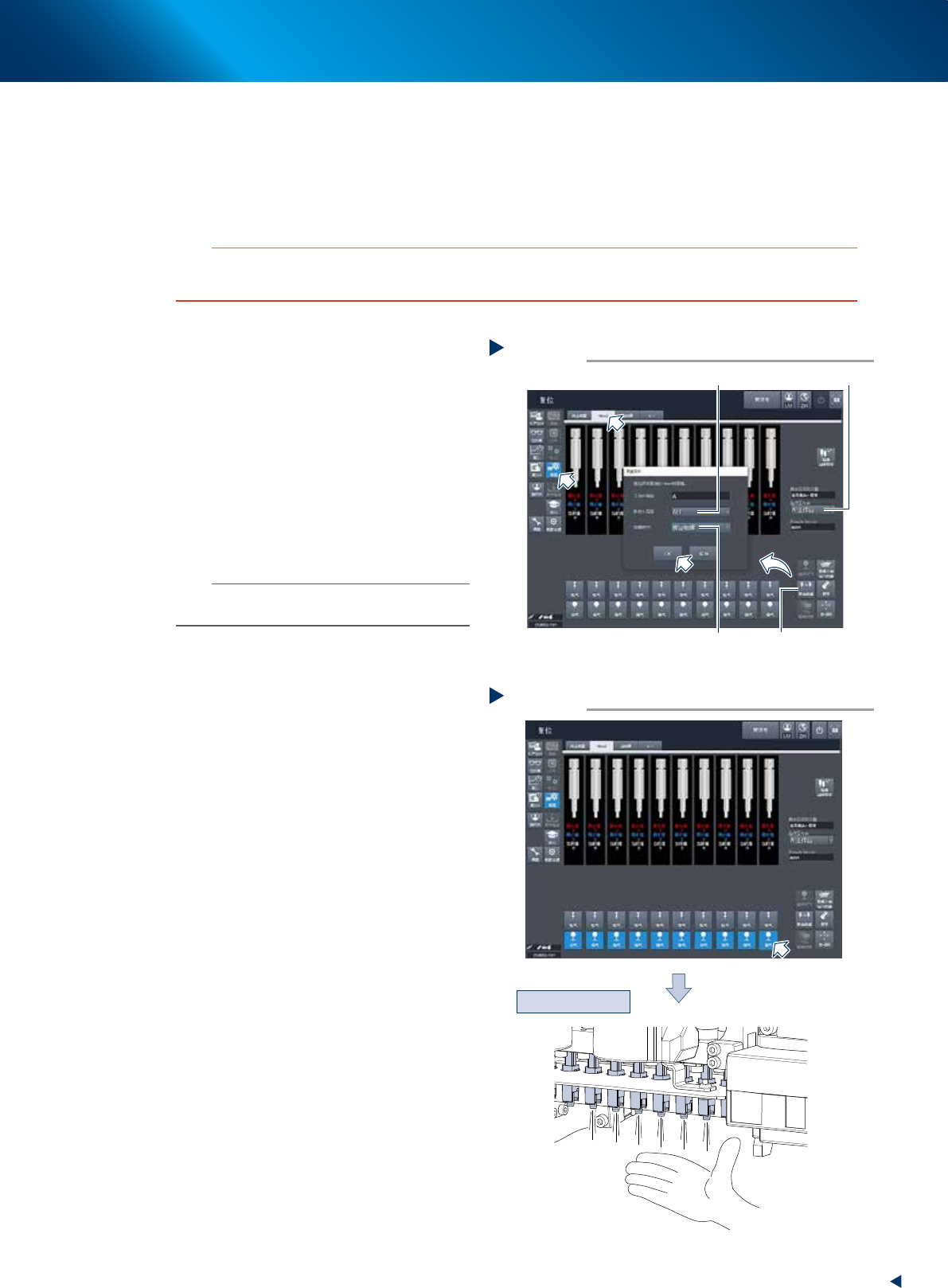

3.1.3 各贴装头的排气电磁阀与清洁用排气电磁阀的检查
下面，介绍检查贴装头单元的电磁阀类的运行动作是否正常的方法。
贴装头单元的电磁阀中有控制各个贴装头排气的排气电磁阀，与控制强力排气来清洁吸嘴轴内部的清洁用排气
电磁阀。若检查出电磁阀的运行动作不良，需要更换电磁阀。关于电磁阀的更换方法，请参照后述第5章“3.1
HM 贴装头 ：电磁阀类的更换”。
c
注意
清洁排气的气量强大。进行清洁排气时，请务必拆下安装在贴装头上的吸嘴。否则，吸嘴可能会从贴装头上脱落，导致
破损、遗失。
1
拆下所有贴装头上的吸嘴。
►
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作
台。即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面，
从“贴装头号码”下拉框中选择“ALL”，从
“吸嘴类型”下拉框中选择“放回吸嘴”。
4. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被
放回吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后，打开贴片机
的正面安全机盖，用手将吸嘴拆下。
2
e
将贴装头单元移到贴片机正面侧。
1. 按急停按钮，将料车从贴片机上拆下。
2. 打开贴片机的正面安全机盖 , 用移动把手将
贴装头单元移到贴片机的正面侧。
3
使各贴装头排气。
在 [ 装置 ] -“Head”画面中按所有贴装头的 [ 排
气 ] 按钮。
4
确认排气状态。
用手挡在各个贴装头的下方，确认从所有贴装头
都有均匀的气体排出。若与其它贴装头相比，有
排气较弱或无气体排出的贴装头，说明该贴装头
的电磁阀需要更换。
请参照后述第5章“3.1 HM 贴装头 ：电磁阀类
的更换”更换电磁阀。
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
选择工作台
56303-KMX-00
确认排气
Step 3-4
按各贴装头的 [排气] 按钮
确认各贴装头的排气
56304-KMX-00
