第 4 章 加油位 置一览 目 录 1. 加油前的准备 4 -1 1.1 润 滑油 .......................................................................................... 4-1 1.2 润滑油枪 .......................................................................…
8. 其它
3-72
第 3 章 定期保养项目
9
打开吸嘴轴排气阀，关闭真空切换
阀。
按照与 Step7 的相反步骤，打开进行了清洁的贴
装头单元的吸嘴轴排气阀 (“HEAD SHAFT
BLOW”的显示由 0 → 1) 和关闭真空切换阀
(“HEAD VAC_SWITCH”的显示由 1 → 0)。
0
安装滤芯。
1. 参照本章前述“2.4.1 空气滤芯的点检与更
换”，给所有贴装头插入新的滤芯。
2. 所有作业结束之后，取出垫着的方巾。
q
确认真空压力。
确认无吸嘴、无滤芯状态下的真空压力。
•
真空压力参考值 ：140 以下
若无法降到参考值以下，需要再次对对象吸嘴轴
进行 Step5 〜 10 的操作。
参考
确认真空压力的方法，请参阅前述第2章“检查吸嘴堵塞
的方法 ( 使用 [ 装置 ] -“Head”画面 )”中的“RM 贴装
头时”。
w

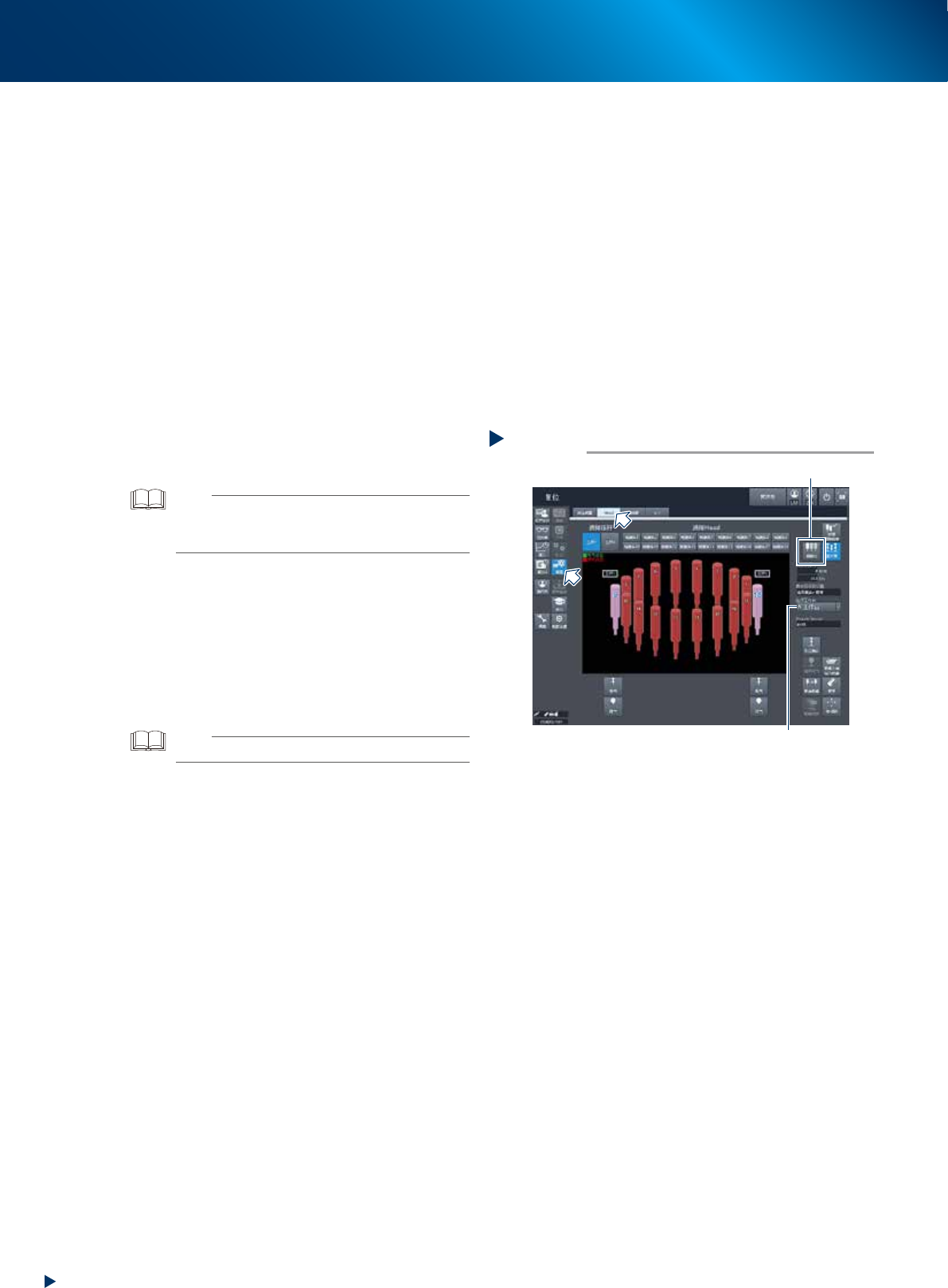

使机械阀的位置复位。
1. 关闭安全机盖，将料车装回贴片机。
2. 解除贴片机的紧急停机状态。
3. 打开 [ 装置 ] -“Head”画面。
4. 从“选择工作台”下拉框中选择对象工作台。
5. 按 [ 阀复位 ] 按钮，使机械阀返回复位位置。
参考
机械阀的复位位置在吸气位置处。
使机械阀位置复位
Step 12
[阀复位] 按钮
选择工作台
56319-KMX-00
第 4 章加油位置一览
目 录
1. 加油前的准备 4-1
1.1 润滑油..........................................................................................4-1
1.2 润滑油枪 ......................................................................................4-1
2. 加油位置与加油频率 4-2
2.1 X 轴 ............................................................................................. 4-2
2.2 Y 轴 ............................................................................................. 4-3
2.3 W轴(U轴) ................................................................................. 4-4
2.4 顶板 (PU) 轴................................................................................ 4-5
2.5 贴装头单元部 ............................................................................. 4-6
2.5.1 HM 贴装头单元 4-6
2.5.2 RM 贴装头单元 4-7
2.6 一次性换料车 ............................................................................. 4-8
1. 加油前的准备
4-1
第 4 章 加油位置一览
1. 加油前的准备
1.1 润滑油
加润滑油时，务必使用如下表所示 YAMAHA 指定的润滑油。
c
注意
使用非指定的润滑油，可能会损坏机器。
贴片机 加油位置 导轨 滚珠丝杆 备注
贴片机各轴
X 轴 NSL 润滑油 NSL 润滑油
Y 轴 NSL 润滑油 —
Y 轴只有导轨
W 轴 (U 轴 ) NSL 润滑油 NSL 润滑油
六角轴也使用 NSL 润滑油
PU 轴 — NSL 润滑油
贴装头单元
加油位置
使用的润滑油 备注
HM 贴装头 花键轴 NSL 润滑油
RM 贴装头
剪式齿轮 LG2
机械阀 机械阀用润滑脂 GREASE 30G
吸嘴轴上部 吸嘴轴上部专用润滑油 LS BELL HAMMER
其它
加油位置
使用的润滑油 备注
一次性换料车
导槽盖板部、定位部、
料车升降轴部
NSL 润滑油

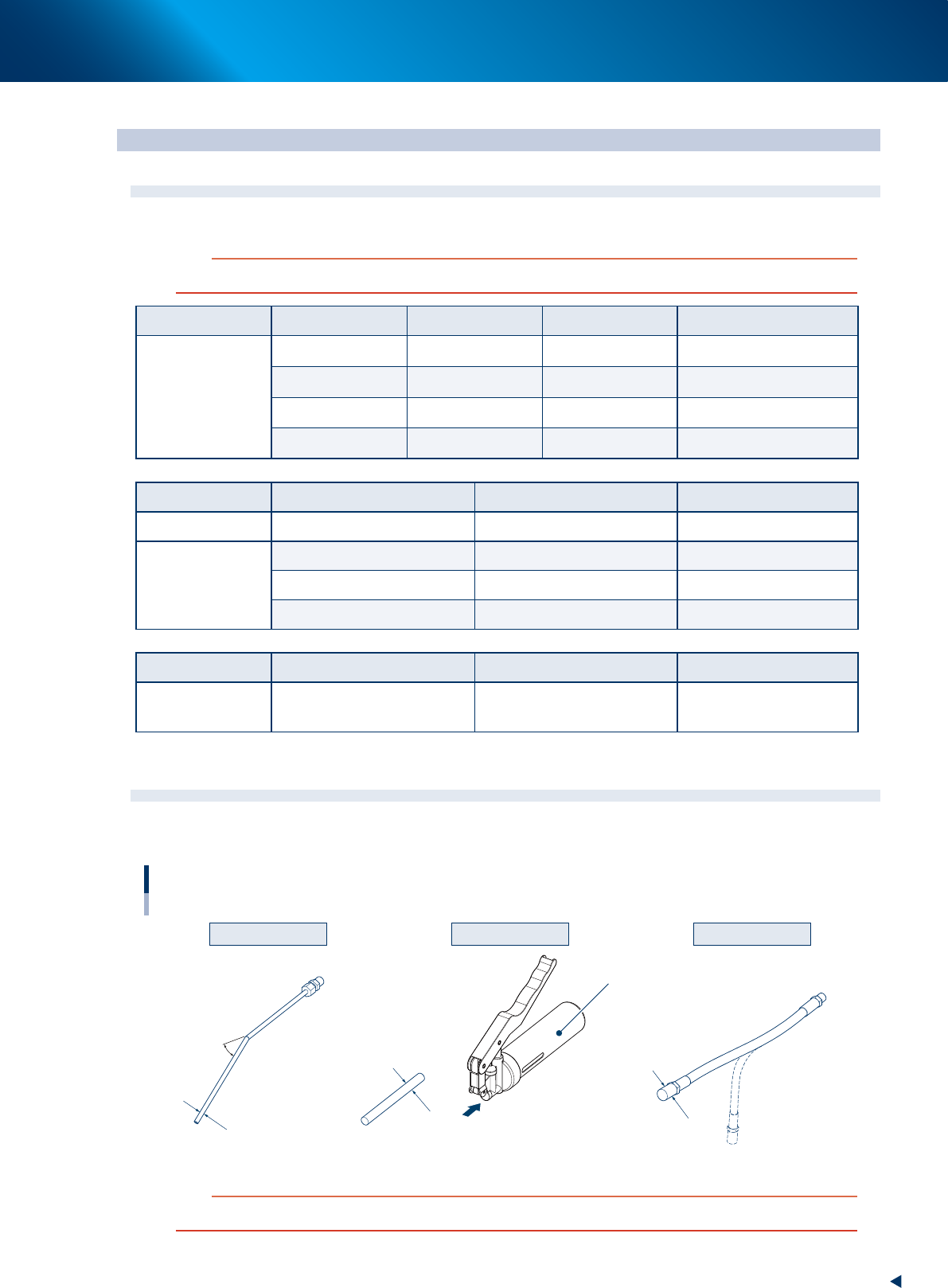

1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。
润滑油枪
润滑油枪
将枪嘴插入此处
30°
前端部外径 φ14前端部外径 φ10前端部外径 φ5
30°弯折型枪嘴 标准 软管型枪嘴
55400-KMX-00
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致设备性能降低。
