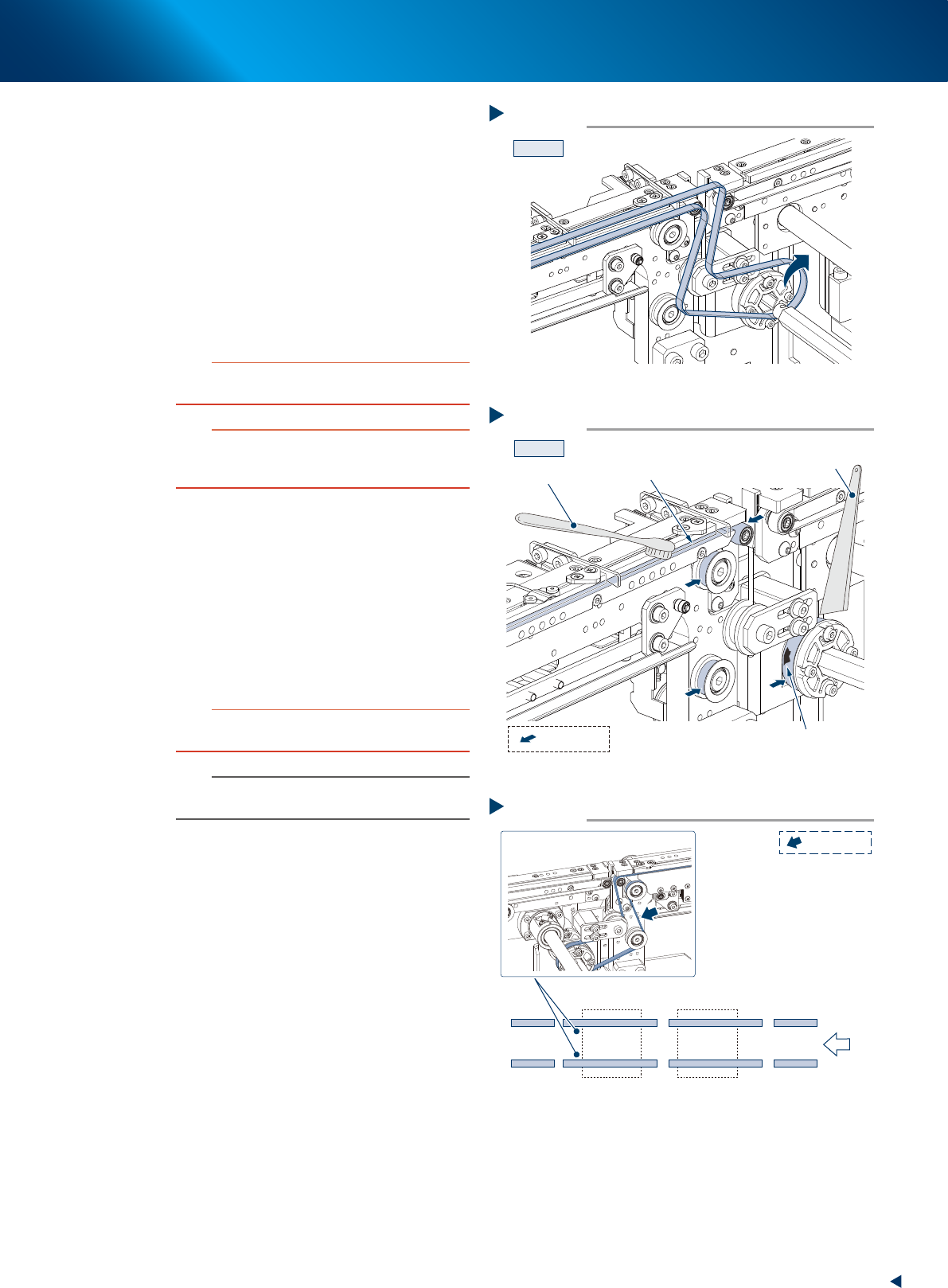

4. 传送部
5-9
第 5 章 易耗件的更换
8
拆出传送带。
将传送带从六角轴与驱动用带轮之间空出的空
隙中取出。
9
清洁传送带导轨与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传
感器部等粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，
可用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨粘附
的磨损粉时，可以软刷等清除。
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被
划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。使用时，
请使用无水酒精，务必小心擦拭，注意不要使无水酒精
沾到带轮的轴承部。
0
换上新的传送带。
1. 将新传送带挂在带轮上定位。
2. 将六角轴穿过驱动用带轮。
3. 拧紧螺栓固定六角轴。
4. 移动带轮托架对齐在 Step4 中作记号的位置
之后，拧紧 2 根固定螺栓。
5. 若传送带有挠曲时，需调节带轮托架的位置
加大张力。
c
注意
带轮托架的固定螺栓的拧紧扭矩为 3.8N
•
m，请勿拧得过
紧。
n
要点
CV3 传送带的张力测定位置与张力规格如右图所示。
请根据需要，使用张力计测定并调节。
q
使 CV3 传送轨退回原位。
用手将 U 轴皮带向与 Step5 中相反的方向拉动，
使 CV3 传送轨退回原来的位置。
拆出传送带
Step 8
CV3
55514-KMX-00
清洁传送带导轨、带轮
Step 9
塑料刮片
传送带导轨部
固着的传送带磨损粉
塑料软刷
：带轮表面
CV3
55515-KMX-00.ai
张力测定位置与张力规格
Step 10
张力规格值：400 - 450 Hz
：测定位置
搬送方向
CV1CV2CV3CV4
55516-KMX-00

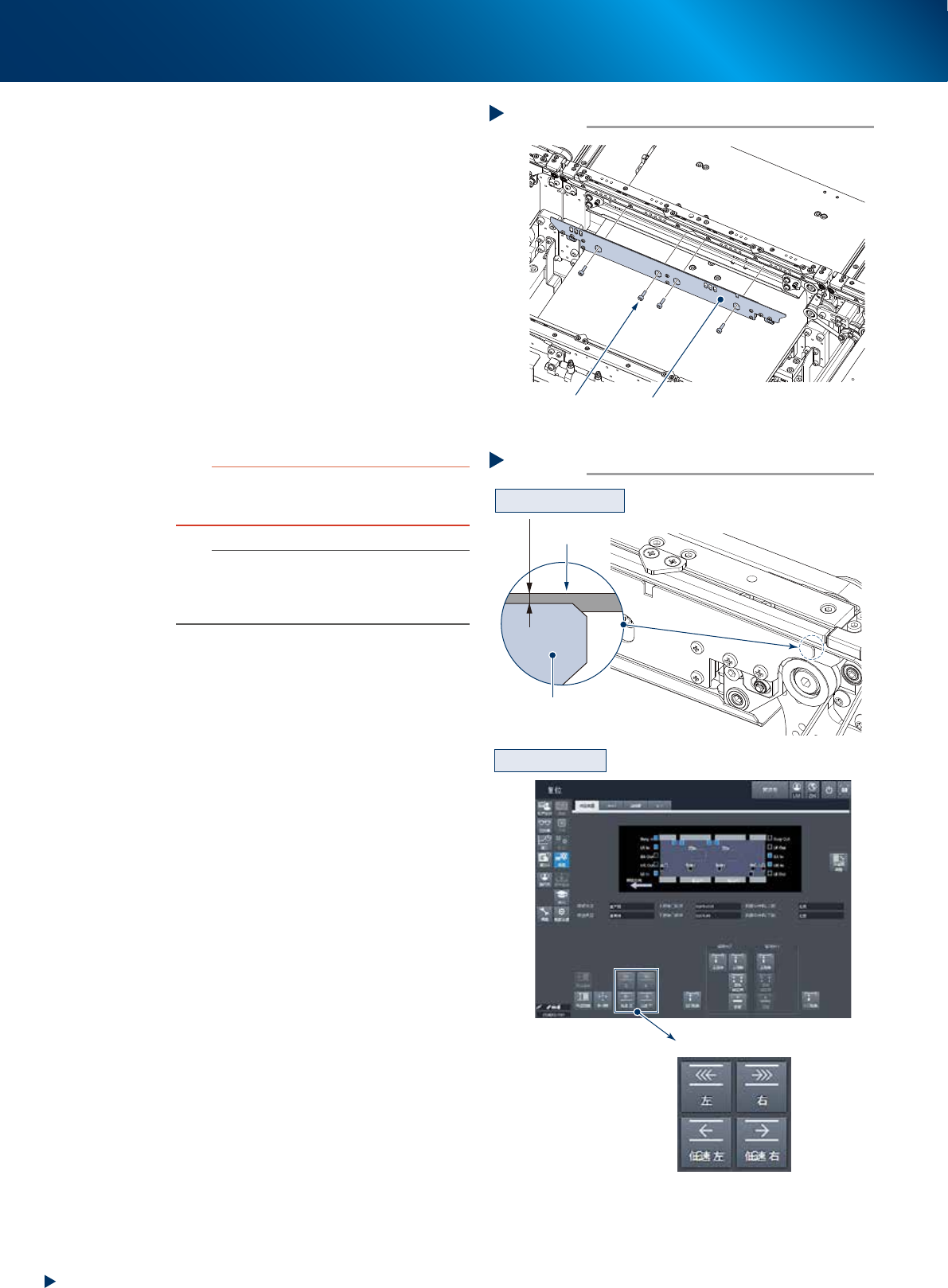

4. 传送部
5-10
第 5 章 易耗件的更换
w
安装基板固定夹。
1. 将基板固定夹嵌入原位之后，用内六角扳手
(3) 拧紧基板固定夹的 4 处固定螺栓。
2. 取出垫在顶板上的方巾。
e
确认传送带的安装状态。
1. 确认基板固定夹顶面的位置是否在低于传送
带传送面约 0.5mm 的位置。
2. 安装导槽盖板并关闭安全机盖，将料车安装
在贴片机上后，解除贴片机的紧急停机状态。
3. 按 [ 装置 ] -“传送装置”选项卡页面的传送
带驱动按钮，使传送带转动，确认传送带的
转动状态。
4. 若传送带的转动不顺畅或过于挠曲时，需调
节带轮托架的位置，并再次使传送带转动确
认状态。
c
注意
若传送带传送面与基板固定夹顶面之间几乎没有高差时，
易发生传板错误。此时，请与销售代理商或直接与本公
司联系。
n
要点
如果用手拉动 U 轴皮带使 CV3 传送轨移动过，在更换完
传送带之后调节传送宽度时可能会发生错误。
如果发生错误，请参照前述第3章“2.3.1 检查传送部传
感器的状态与动作”调整传送部的传感器。
安装基板固定夹
Step 12
基板固定夹
固定螺栓
55517-KMX-00
确认传送带的安装与转动
Step 13
确认传送带的安装状态
确认传送带的转动
0.5 mm
基板固定夹
传送带驱动按钮
传送带
56501-KMX-00

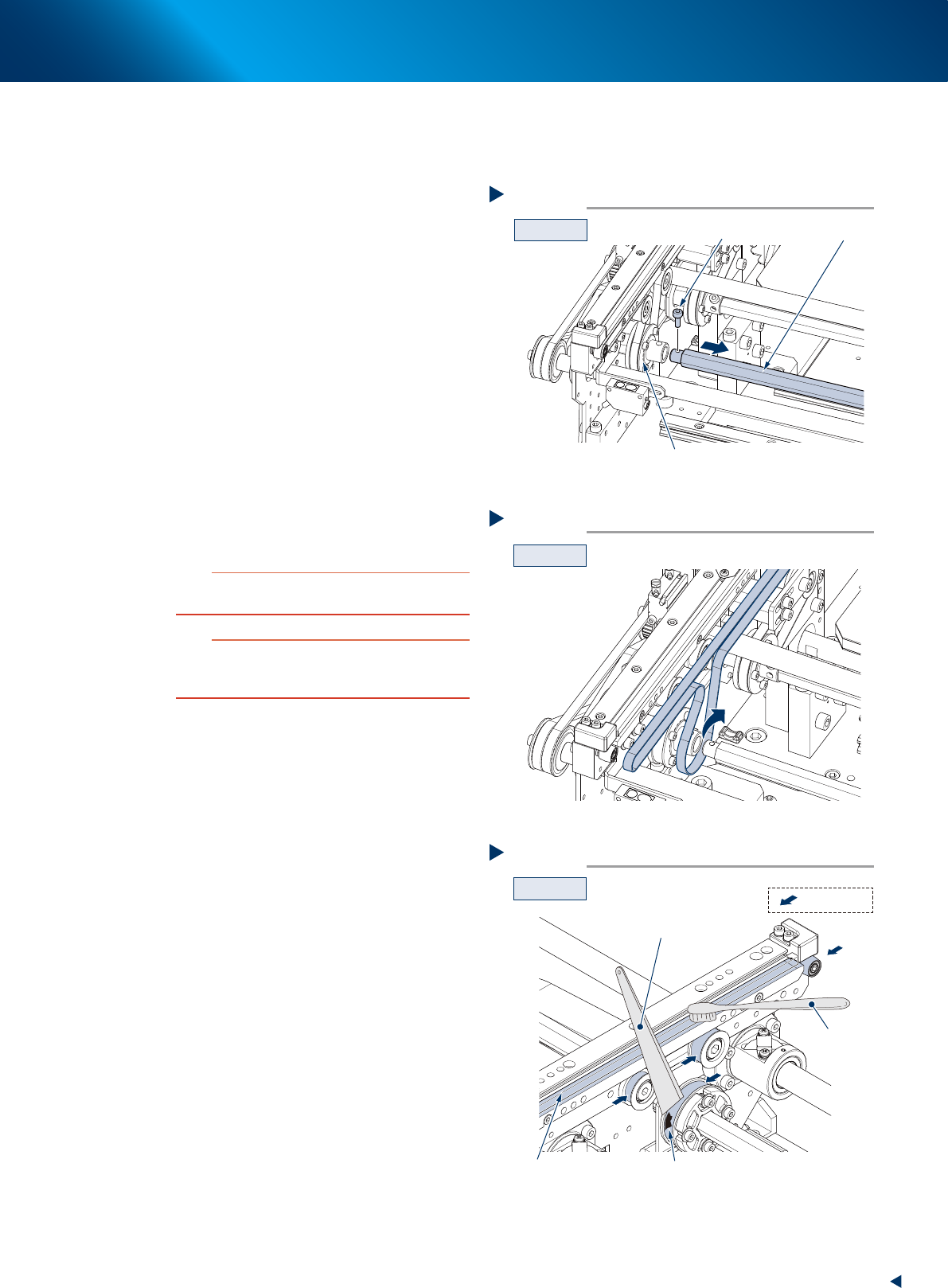

4. 传送部
5-11
第 5 章 易耗件的更换
█
CV1、CV2、CV4 传送带的更换
更换 CV3 传送带时，请参阅前述“CV3 传送带的更换”。
5
使六角轴与驱动用带轮分离。
1. 用内六角扳手 (3) 拆下驱动用带轮 ( 位置请
参照 Step4 的图 ) 的螺栓。
2. 将六角轴向右图中箭头所示方向拉动，使六
角轴与驱动用带轮之间空出空隙。
6
拆出传送带。
将传送带从六角轴与驱动用带轮之间空出的空
隙中取出。
7
清洁传送带导轨与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传
感器部等粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，
可用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨粘附
的磨损粉时，可以软刷等清除。
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被
划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。使用时，
请使用无水酒精，务必小心擦拭，注意不要使无水酒精
沾到带轮的轴承部。
分离六角轴与驱动用带轮
Step 5
六角轴
以CV1为例
螺栓
驱动用带轮
55518-KMX-00
取出传送带
Step 6
以CV1为例
55519-KMX-00
Step 7
以CV1为例
清洁传送带导轨、带轮
塑料刮片
传送带导轨部 固着的传送带磨损粉
塑料软刷
：带轮外周部
55520-KMX-00
