6. 2 年
3-59
第 3 章 定期保养项目
6. 2 年
本节，介绍每 2 年需进行 1 次的维护保养项目。
6.1 HM 贴装头单元
6.1.1 真空发生器用 BIT 的更换
真空发生器用 BIT 长期使用，功效会逐渐降低。BIT 的更换频率决定于使用状况，但为维持性能建议约 2 年更
换 1 次 BIT。下面，介绍更换 BIT 的方法。
c
注意
拆下的 BIT，请勿再使用。更换时，请务必换上新的 BIT。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品
全部取出。
2. 按急停按钮之后，将料车从贴片机上拆下。
3. 打开安全机盖，将方巾垫在需要更换 BIT 的
贴装头单元的正下方。
2
拆卸整流板。
用十字螺丝刀拆下整流板。
3
拆卸 BIT 胶盖。
用手将 BIT 胶盖向左旋转拆下。
4
更换 BIT。
从 BIT 胶盖中拔出 BIT 之后，插入新的 BIT。
同时检查消音器是否已脏污，若已脏污需换上新
的消音器。
5
装回贴装头。
1. 将 BIT 胶盖插回原来的位置后，向右旋转固
定。
2. 用十字螺丝刀将整流板装回原位。
3. 取出垫在贴装头单元正下方的方巾。
更换BIT
Step 4
需要更换的BIT
新BIT
精密螺丝刀
凹部
1. 拆卸BIT胶盖前端
BIT胶盖前端
2. 更换消音器
消音器
更换消音器时
55394-KMX-00
拆卸BIT
Step 3
BIT胶盖
BIT
55393-KMX-00
拆卸整流板
Step 2
整流板
固定螺钉 (十字)
55392-KMX-00
6. 2 年
3-60
第 3 章 定期保养项目
6.2 RM 贴装头单元
6.2.1 剪式齿轮的清洁与加油
本小节介绍对 RM 贴装头转塔的转轴 (N 轴 ) 与各个贴装头的转轴 (R 轴 ) 的齿轮部进行清洁与加油的方法。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品
全部取出。
2. 按急停按钮，将料车从贴片机上拆下。
3. 打开安全机盖，将贴装头单元移到便于清洁
剪式齿轮的位置。
2
清洁剪式齿轮。
用手边转动剪式齿轮 (R 轴和 N 轴 )，边用无尘
擦拭纸等擦去齿轮部 (2 个剪式齿轮和与其相咬
合的齿轮 ) 的脏污。
3
涂抹润滑油。
1. 用手或无尘擦拭纸蘸上指定的润滑油 (LG2)
涂抹在 N 轴与 R 轴的剪式齿轮上。
2. 用手转动 R 轴，使润滑油均匀遍布整个齿轮。
4
擦去多余的润滑油。
用无尘擦拭纸擦去堆积的多余润滑油。

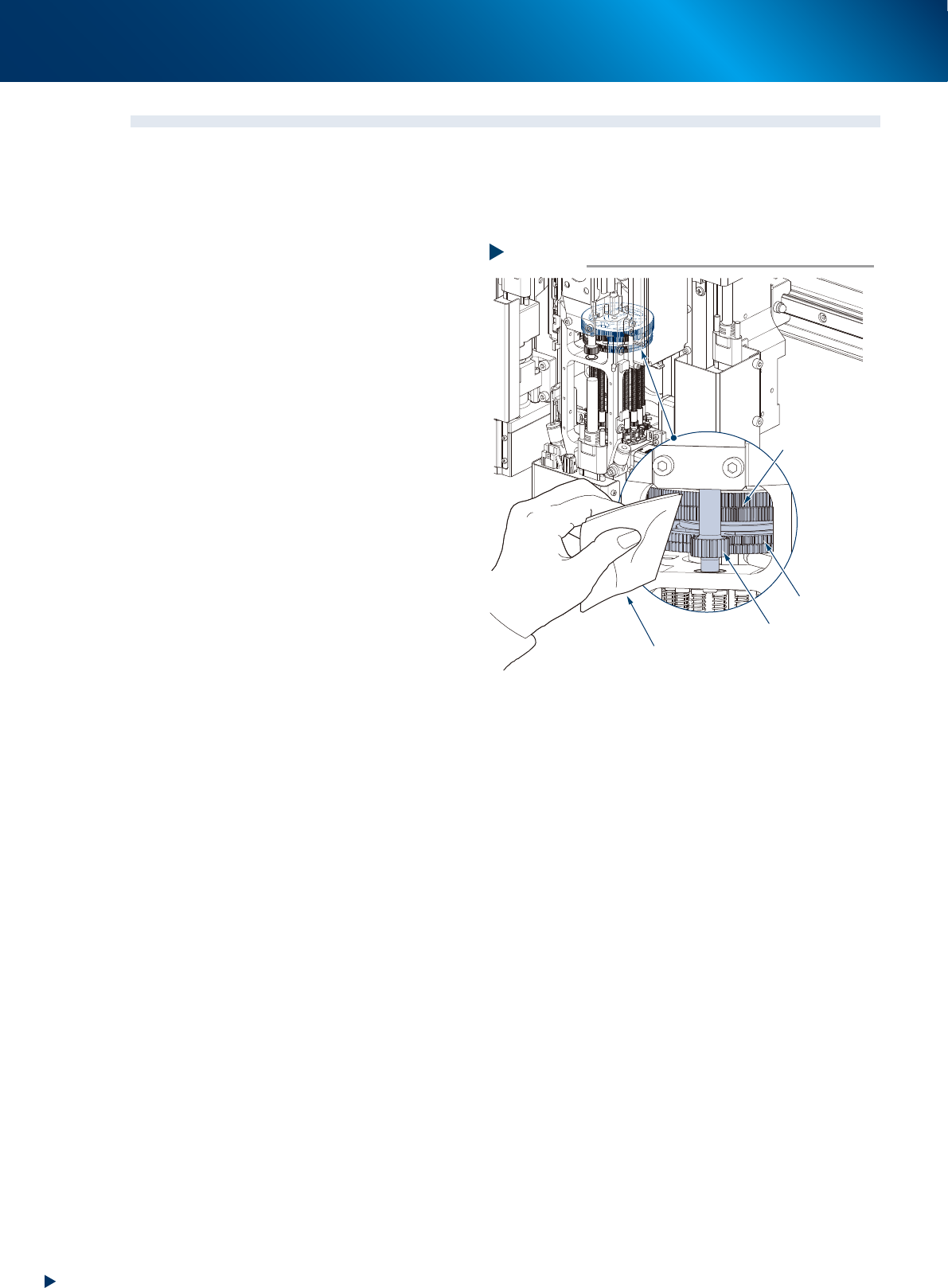

清洁剪式齿轮
Step 2
剪式齿轮 (N轴)
剪式齿轮 (R轴)
相咬合的齿轮 (R轴)
无尘擦拭纸
55395-KMX-00
6. 2 年
3-61
第 3 章 定期保养项目
6.2.2 吸嘴轴上部的清洁与加油
本小节介绍对 RM 贴装头吸嘴轴上部进行清洁与加油的方法。
吸嘴轴上部使用专用的润滑油 (KMB-M3855-00X)。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品
全部取出。
2. 按急停按钮，将料车从贴片机上拆下。
3. 打开安全机盖，将贴装头单元移到便于清洁
吸嘴轴上部的位置。
2
清洁吸嘴轴上部。
1. 用手指将对象贴装头的吸嘴轴弹簧按下。
2. 用棉棒擦去吸嘴轴上部的脏污。
3
涂抹润滑油。
用棉棒浸上吸嘴轴上部专用的润滑油，在吸嘴轴
上部约 10mm 的范围内均匀地涂抹薄薄的一层。
n
要点
若对象贴装头的吸嘴轴弹簧在难以按压的位置时，请参照
本章前述“使 RM 贴装头吸嘴轴下降的方法”转动 N 轴
齿轮使转塔旋转之后，再按压吸嘴轴弹簧。
4
继续对其它吸嘴轴进行清洁与加油。
对其它贴装头的吸嘴轴上部也按照 Step2 〜 3
的步骤进行清洁与加油。

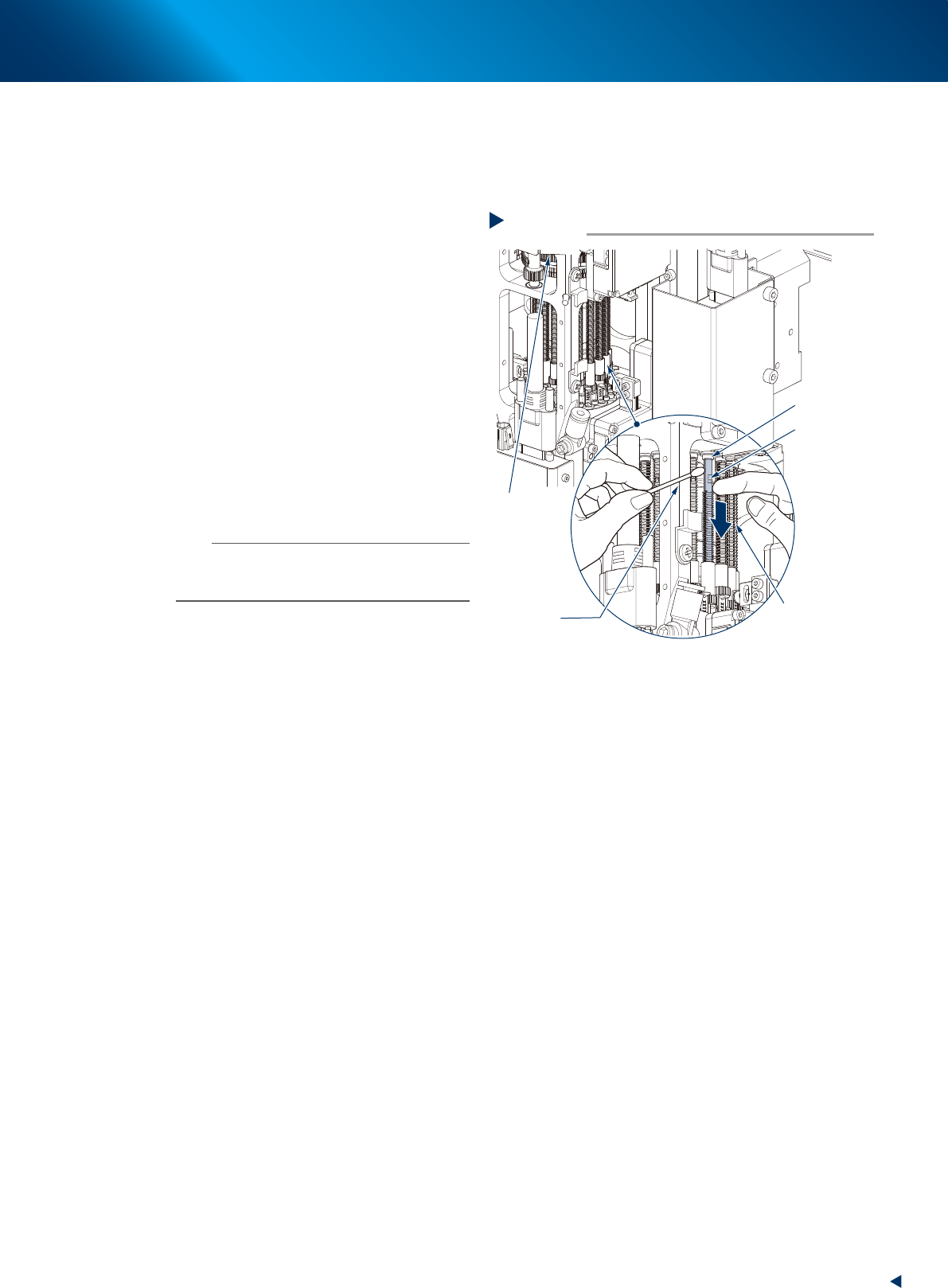

对吸嘴轴上部进行清洁与加油
Step2-3
N轴齿轮
棉棒
用手指按住弹簧
吸嘴轴
约10mm
55396-KMX-00
