3. 3 个月 3-26 第 3 章 定期保养项目 5 使清洁用排气电磁阀排气。 1. 打开 [ 装置 ] -“I/O”画面。 2. 从“输出信号”侧下拉框中选择“Head” 。 3. 选择进行清洁排气的贴装头的地址。 A 工作台 ： T130170,4 B 工作台 ： T230170,4 只要选择地址，画面左下部将显示选定的地 址内容。请确认该显示内容。 4. 再次确认对象贴装头单元的吸嘴是否已经全 部拆卸。 5. 按 1 次 [ON…
3. 3 个月
3-25
第 3 章 定期保养项目
3.1.3 各贴装头的排气电磁阀与清洁用排气电磁阀的检查
下面，介绍检查贴装头单元的电磁阀类的运行动作是否正常的方法。
贴装头单元的电磁阀中有控制各个贴装头排气的排气电磁阀，与控制强力排气来清洁吸嘴轴内部的清洁用排气
电磁阀。若检查出电磁阀的运行动作不良，需要更换电磁阀。关于电磁阀的更换方法，请参照后述第5章“3.1
HM 贴装头 ：电磁阀类的更换”。
c
注意
清洁排气的气量强大。进行清洁排气时，请务必拆下安装在贴装头上的吸嘴。否则，吸嘴可能会从贴装头上脱落，导致
破损、遗失。
1
拆下所有贴装头上的吸嘴。
►
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作
台。即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面，
从“贴装头号码”下拉框中选择“ALL”，从
“吸嘴类型”下拉框中选择“放回吸嘴”。
4. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被
放回吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后，打开贴片机
的正面安全机盖，用手将吸嘴拆下。
2
e
将贴装头单元移到贴片机正面侧。
1. 按急停按钮，将料车从贴片机上拆下。
2. 打开贴片机的正面安全机盖 , 用移动把手将
贴装头单元移到贴片机的正面侧。
3
使各贴装头排气。
在 [ 装置 ] -“Head”画面中按所有贴装头的 [ 排
气 ] 按钮。
4
确认排气状态。
用手挡在各个贴装头的下方，确认从所有贴装头
都有均匀的气体排出。若与其它贴装头相比，有
排气较弱或无气体排出的贴装头，说明该贴装头
的电磁阀需要更换。
请参照后述第5章“3.1 HM 贴装头 ：电磁阀类
的更换”更换电磁阀。
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
选择工作台
56303-KMX-00
确认排气
Step 3-4
按各贴装头的 [排气] 按钮
确认各贴装头的排气
56304-KMX-00
3. 3 个月
3-26
第 3 章 定期保养项目
5
使清洁用排气电磁阀排气。
1. 打开 [ 装置 ] -“I/O”画面。
2. 从“输出信号”侧下拉框中选择“Head”。
3. 选择进行清洁排气的贴装头的地址。
A 工作台 ：T130170,4
B 工作台 ：T230170,4
只要选择地址，画面左下部将显示选定的地
址内容。请确认该显示内容。
4. 再次确认对象贴装头单元的吸嘴是否已经全
部拆卸。
5. 按 1 次 [ON/OFF] 按钮，地址的显示由 0 变
为 1，清洁用排气电磁阀开始排气。
c
注意
使清洁用排气电磁阀进行排气之前，请务必再次确认对象
贴装头单元的吸嘴是否已经全部拆卸。若在装有吸嘴的状
态下进行清洁排气，吸嘴可能会从贴装头上脱落，导致破
损、遗失。
6
确认清洁排气状态。
1. 用手挡在各贴装头下方，确认所有贴装头都
有比先前强的气体排出。
2. 再次按 [ 装置 ] -“I/O”画面的 [ON/OFF] 按钮。
地址的显示由 1 变为 0，清洁用排气电磁阀
关闭排气。
3. 确认从贴装头排出的气体已变弱。
若使清洁用排气电磁阀开始了排气，但从贴装头
排出的气体强弱没有变化，说明该贴装头的清洁
用排气电磁阀需要更换。
请参照后述第5章“3.1 HM 贴装头 ：电磁阀类
的更换”更换电磁阀。
c
注意
排出的气体可能会吹到面部，请务必佩戴防护眼镜。
7
关闭排气。
在 [ 装置 ] -“Head”画面按所有贴装头的 [ 排气 ]
按钮，关闭排气。
8
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回
原贴装头。
Step 5-6
确认各贴装头的清洁排气
确认排气
[ON/OFF] 按钮
从“输出信号”下拉框中选择“Head”
选择地址
显示地址的内容
例) T130170,4
地址
T130170
T230170
类型
Head
Head
7 6 5 4
0
0
3
0
0
2
0
0
1
0
0
0
0
0
56305-KMX-00
3. 3 个月
3-27
第 3 章 定期保养项目

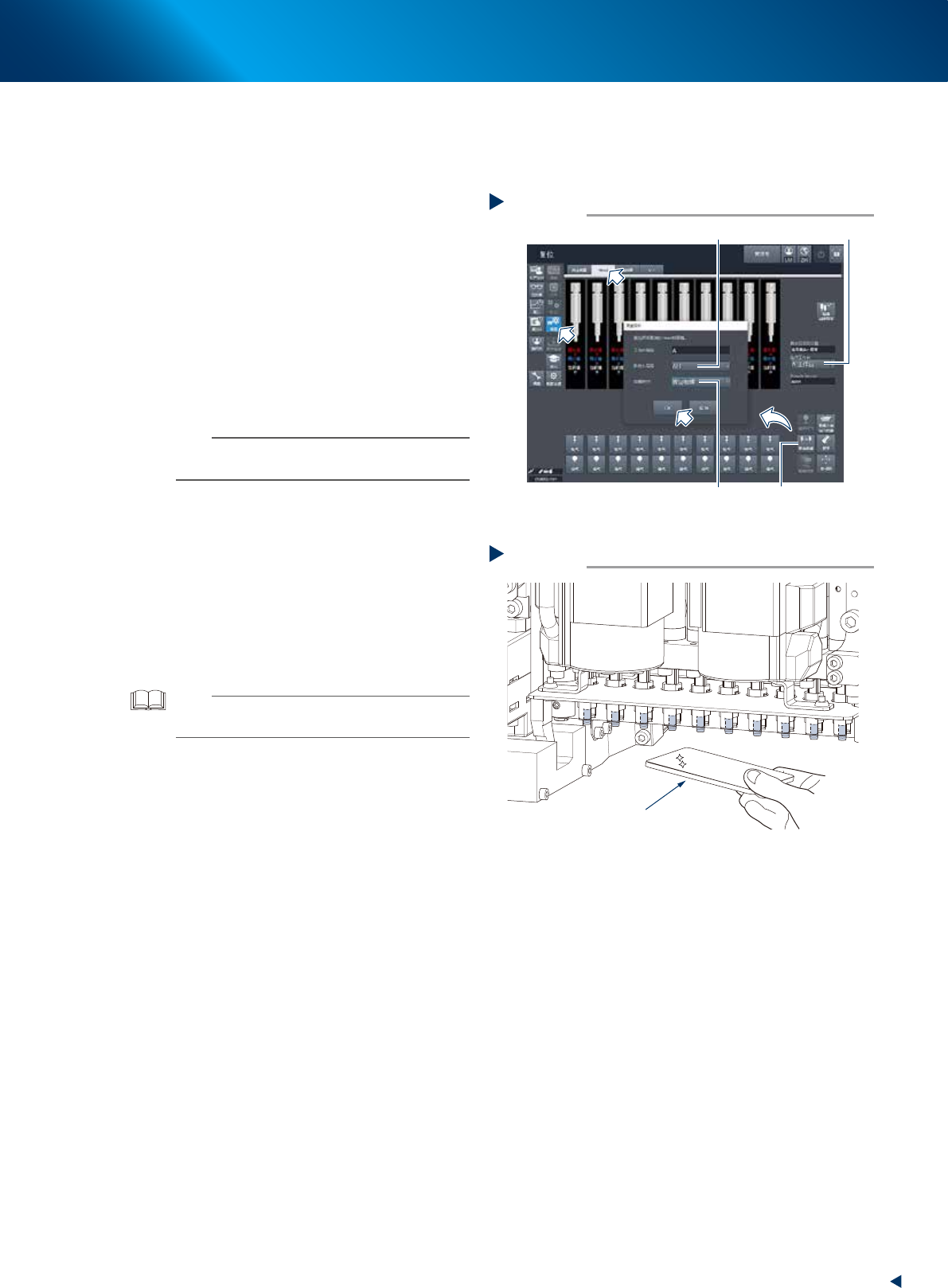

3.1.4 吸嘴轴前端部的检查
HM 贴装头的吸嘴轴前端部因长期使用可能会粘附脏污，建议定期进行检查。
1
拆下所有贴装头上的吸嘴。
►
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作
台。即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面，
从“贴装头号码”下拉框中选择“ALL”，从
“吸嘴类型”下拉框中选择“放回吸嘴”。
4. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被
放回吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后，打开贴片机
的正面安全机盖，用手将吸嘴拆下。
2
e
将贴装头单元移到贴片机正面侧。
1. 按急停按钮，将料车从贴片机上拆下。
2. 打开贴片机的正面安全机盖 , 用移动把手将
贴装头单元移到贴片机的正面侧。
3
检查吸嘴轴的前端部。
如右图所示，用镜子等照吸嘴轴的前端部目视检
查。对所有贴装头进行目视检查。
参考
若吸嘴轴前端有脏污，请参照本章后述“5.4 HM 贴装头：
吸嘴轴前端部的清洁”进行清洁。
4
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回
原贴装头。
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
选择工作台
56303-KMX-00
检查吸嘴轴的前端部
Step 3
镜子
55332-KMX-00
