2. 进行维护保养作业之前的准备 1-4 第 1 章 关于维护保养 2.1.2 RM 贴装头单元 易耗件 ( RM 贴装头) 随机附件 吸嘴 空气滤芯 55101-KMX-00 名称 配件名 配件编号 数量 空气滤芯 FIL TER ， 20PCS KMB-M3856-00X 20 个装 n 要点 本书中所记载的为发行时的配件 ( 配件 编号 )。 配件编号有不经预告就变 更的情况。 订购时， 请务必确认是否为最新编号。
2. 进行维护保养作业之前的准备
1-3
第 1 章 关于维护保养
2. 进行维护保养作业之前的准备
为持续保持设备的性能，需要及时更换随设备运行逐渐失去功效的易耗件。本书主要以易耗件的更换方法为中心
介绍。同时也介绍发生故障时，用户自身可以简单进行更换的配件。
2.1 易耗件
本机的易耗件有下述几种，可以在维护保养时根据需要更换。
2.1.1 HM 贴装头单元
易耗件 (HM贴装头)
随机附件
吸嘴弹簧片固定用螺钉
吸嘴弹簧片
吸嘴夹持力加强用弹簧片
滤芯用密封垫圈
真空发生器用滤芯
55100-KMX-00
名称 配件名 配件编号 数量
吸嘴弹簧片 LEAF SPRING KG7-M7137-A0X 20
吸嘴夹持力加强用弹簧片 PLATE, SPRING KLW-M714W-00X 20
吸嘴弹簧片固定用螺钉 SCREW, PAN HEAD 90990-08J016 20
真空发生器用滤芯 FILTER KLW-M8527-00X 20
滤芯用密封垫圈 GASKET KLW-M715B-00X 20
n
要点
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
2. 进行维护保养作业之前的准备
1-4
第 1 章 关于维护保养
2.1.2 RM 贴装头单元
易耗件 (RM贴装头)
随机附件
吸嘴
空气滤芯
55101-KMX-00
名称 配件名 配件编号 数量
空气滤芯 FILTER， 20PCS KMB-M3856-00X 20 个装
n
要点
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
2. 进行维护保养作业之前的准备
1-5
第 1 章 关于维护保养

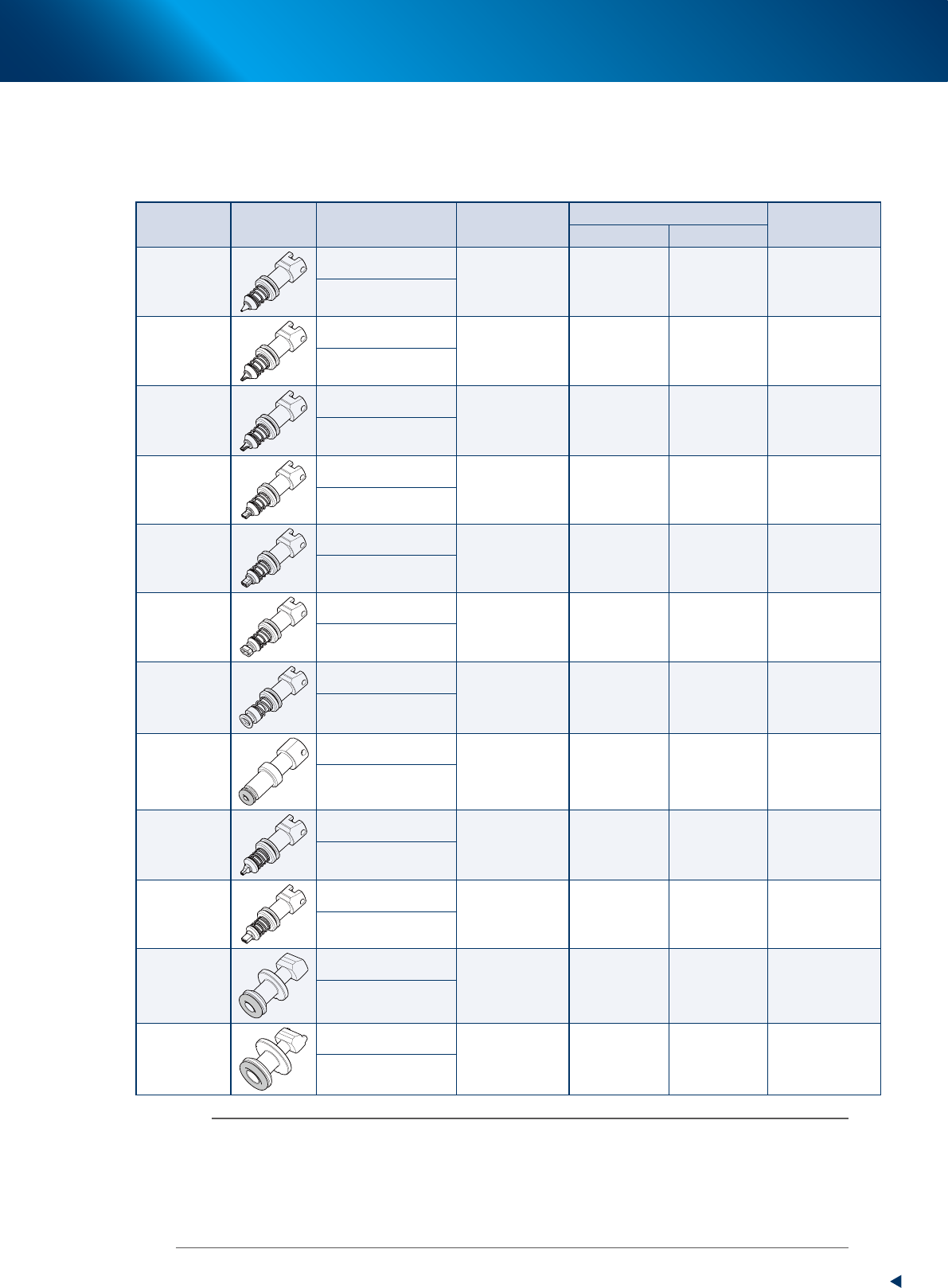

2.1.3 全机型通用
█
易耗件 ( 选购件 )
►
吸嘴
吸嘴类型 外观 配件编号、配件名称 适用的元件示例
可安装的贴装头编号
备注
RM 贴装头单元
HM 贴装头单元
Type 8103A
KMX-M7713-A0X
0402 mm /
01005 inch
所有贴装头 所有贴装头
NOZZLE 8103A ASSY.
Type 8104A
KMX-M7714-A0X
0603 mm /
0201 inch
所有贴装头 所有贴装头
HM 贴装头 ：
仅限 81XH 吸嘴组
可以使用
NOZZLE 8104A ASSY.
Type 8105A
KMX-M7715-A0X
1005 mm /
0402 inch
所有贴装头 所有贴装头
HM 贴装头
：
仅限 81XH 吸嘴组
可以使用
NOZZLE 8105A ASSY.
Type 8106A
KMX-M7716-A0X
1608 mm /
0603 inch
所有贴装头 所有贴装头
HM 贴装头
：
仅限 81XH 吸嘴组
可以使用
NOZZLE 8106A ASSY.
Type 8107A
KMX-M7717-A0X
2012 mm /
0805 inch
所有贴装头 所有贴装头
HM 贴装头
：
仅限 81XH 吸嘴组
可以使用
NOZZLE 8107A ASSY.
Type 8108A
KMX-M7718-A0X
3216
,
3225 mm
/
1206,1210 inch
所有贴装头 所有贴装头
NOZZLE 8108A ASSY.
Type 8109A
KMX-M7719-A0X
3.2 × 3.2 mm 〜
7.2 × 7.2 mm 的
元件
1
、
3
、
5
、
7
、
9
、
11
、
13
、
15
、
17
所有贴装头
NOZZLE 8109A ASSY.
Type 8110R
KMX-M7720-A0X
7.2 × 7.2 mm 〜
12 × 12 mm 的元
件
3
、
8
、
12
、
17
ー
NOZZLE 8110R ASSY.
Type 8004H
KMX-M7723-A0X
0603, 1005 mm/
0201, 0402 inch
ー
所有贴装头
NOZZLE 8004H ASSY.
Type 8006H
KMX-M7724-A0X
1608, 2012 mm/
0603, 0805 inch
ー
所有贴装头
HM 贴装头
：
仅限 80XH 吸嘴组
可以使用
NOZZLE 8006H ASSY.
Type 8011H
KMX-M7725-A0X
12 × 12 mm
〜
32 × 32 mm
の部
品
ー
1、3、5、7、9
HM 贴装头
：
仅限 80XH 吸嘴组
可以使用
NOZZLE 8011H ASSY.
Type 8012H
KMX-M7726-A0X
32 × 32 mm
〜
45 × 45 mm
の部
品
ー
3、8
NOZZLE 8012H ASSY.
n
要点
吸嘴名称为“80XX”( 例 ：8004H、8006H) 的吸嘴称为“标准吸嘴 ( 宽幅吸嘴 )”，吸嘴名称为“81XX”( 例 ：
8101A、8102A) 的吸嘴称为“窄邻接面吸嘴”。标准吸嘴可以吸附的元件虽然范围广，但贴装元件时需要确保与相邻
元件之间的间隔 (0.35mm 以上 )。窄邻接面吸嘴的各个吸嘴都分别设定有与相邻元件的间隔。
选配 HM 贴装头单元的贴片机，在出厂时已在“机器设置”-“机器信息”-“机器类型设置”画面中将“吸嘴组”设定
为“80XH”( 标准型 ) 或“81XH”( 窄邻接面型 )。
选配 RM 贴装头单元的贴片机只能使用“81XH”( 窄邻接面型 ) 吸嘴组。
