1. 吸嘴状态的检查
2-9
第 2 章 日常保养项目
1.1.1 吸嘴释放时的真空压力
下表中的规格值使用的是真空压力值。
受气源与环境的影响，此值会有些许差异。因此，下述规格值仅供参考。
►
开放状态下的规格值一览表
贴装头类型
吸嘴
开发状态下的规格值
RM 贴装头 HM 贴装头
Type 8104A 200 〜 240 150 〜 190
Type 8105A 180 〜 220 130 〜 170
Type 8106A 120 〜 160 60 〜 100
Type 8107A 110 〜 150 40 〜 80
Type 8108A 110 〜 150 40 〜 80
Type 8004H - 150 〜 190
Type 8006H - 60 〜 110
无吸嘴 140 以下 30 〜 60
1. 吸嘴状态的检查
2-10
第 2 章 日常保养项目
1.2 通过目视检查
目视检查，有 2 种方法。1 种是分别拆下各个贴装头上的吸嘴进行检查的方法，另 1 种是从吸嘴交换站中取出
吸嘴进行检查的方法。
█
吸嘴检查要点
用放大镜等检查拆下的吸嘴。若吸嘴前端部或吸嘴孔粘附有锡膏或脏污，需清洁吸嘴。
吸嘴状态的检查要点
吸嘴前端部 吸嘴孔中粘附有锡膏
锡膏
锡膏
吸嘴前端(平面)
粘附有锡膏
吸嘴孔
◆ 正常状态 ◆ 开口部被堵塞的状态 ◆ 前端为发亮状态
55200-KMX-00
c
注意
如果通过上述检查，发现吸嘴有脏污或堵塞现象时，必须立即清洁吸嘴开口部与前端部。
关于清洁方法，请参阅后述第3章“1.2 吸嘴的清洁”。
►
分别拆下各贴装头上的吸嘴进行检查的方法
1. 将贴装头移到便于拆卸的位置之后，用手拆下吸嘴。
2. 检查、清洁完吸嘴之后，将吸嘴装回原位。安装时，请勿装错吸嘴的位置并注意吸嘴的朝向。
n
要点
还有更简单的检查方法，不拆卸吸嘴，直接用小镜子等照贴装头上的吸嘴来检查。
1. 吸嘴状态的检查
2-11
第 2 章 日常保养项目
►
拆卸吸嘴托架后检查吸嘴的方法
选配有吸嘴交换站时，可以从吸嘴交换站基座部拆下吸嘴托架再从吸嘴托架中取出吸嘴来检查。
e
1. 使所有吸嘴放回吸嘴托架中。
在开闭器为关闭状态下按 [ 急停 ] 按钮之后，打开安全机盖。
2. 按下吸嘴托架的锁杆，将吸嘴托架向上提起拆下。
3. 从吸嘴托架中取出每个吸嘴并检查、清洁之后，将吸嘴放回吸嘴托架中。
4. 确认吸嘴交换站上没有异物之后，将吸嘴托架插入吸嘴交换站基座部的安装块部，使安装块部勾住吸嘴
托架。以安装块部侧为支点，将吸嘴托架向锁杆侧按下。
继续将吸嘴托架从上向下按入，直到听到“咔嚓”声响，吸嘴托架被固定。
5. 确认吸嘴托架已被固定牢固。

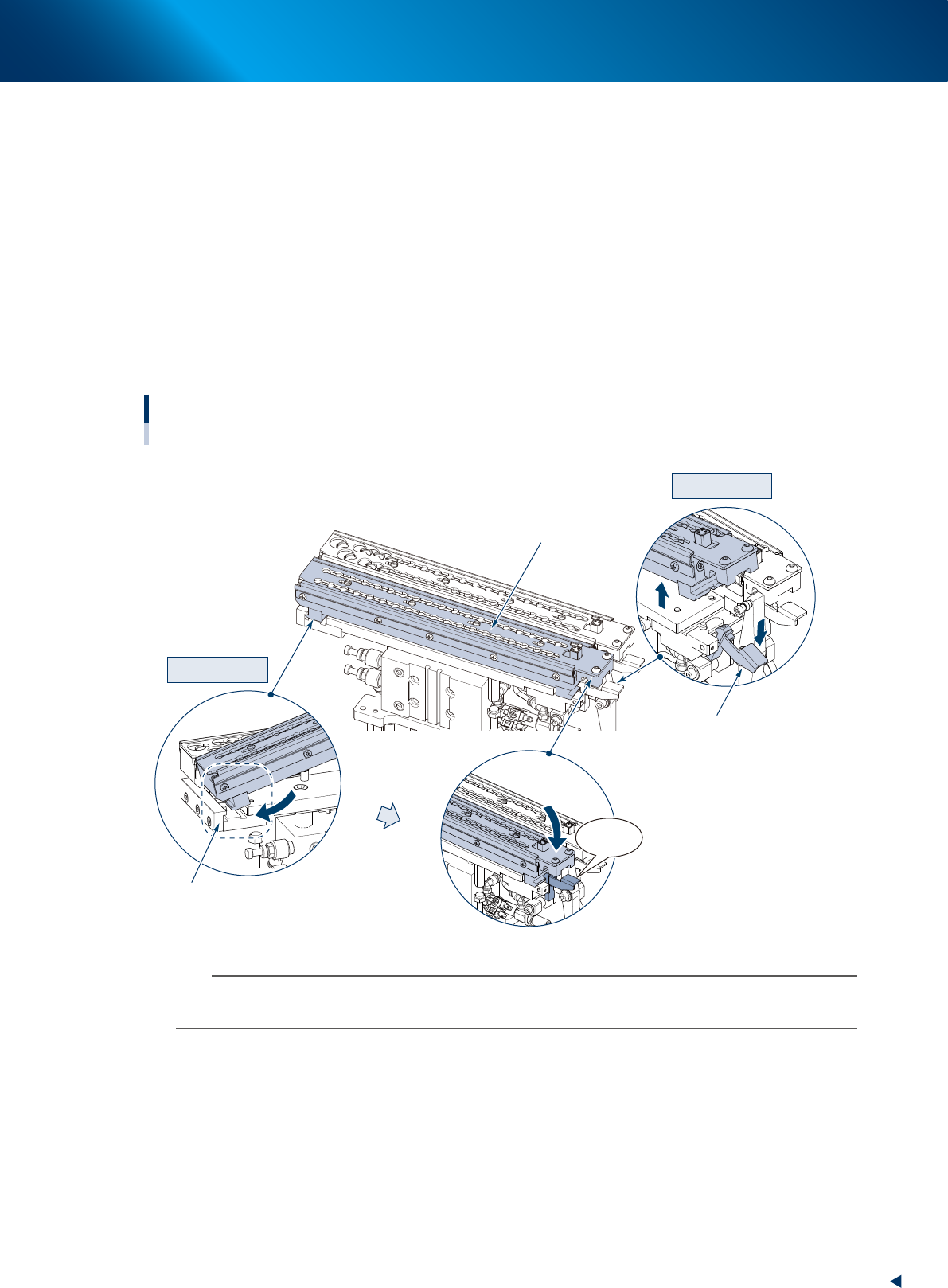

拆卸吸嘴
连同吸嘴托架拆卸
托架锁杆
拆卸吸嘴托架
安装吸嘴托架
吸嘴托架
安装块部
咔嚓!
55201-KMX-00
n
要点
吸嘴托架的开闭器上装有磁铁，拆下的吸嘴托架，其开闭器为关闭状态。用手滑动开闭器，可以取出吸嘴。
开闭器为打开状态时，请不要翻转吸嘴托架，否则吸嘴可能会掉落。
