1. 每周 3-1 第 3 章 定期保养项目 1. 每周 本节，介绍每周需进行 1 次的维护保养项目。 1.1 吸嘴的点检 如果吸嘴的回弹动作不良，会导致发生吸料错误。为此，需定期对各个吸嘴进行点检。 1.1.1 回弹部的点检 按压吸嘴，确认回弹状态。按压后可正常回弹则说明没有问题，回弹不顺畅则会引起吸料错误与识别错误。 c 注意 • 请勿直接用手指按压吸嘴， 因为这会使油脂等粘附到吸嘴上。请使用 平的片状物等代替手指按压吸嘴。 • …
3.3 PU 轴 ........................................................................................ 3-31
3.3.1 PU 轴滚珠丝杆的清洁与加油 3-31
3.4 底座部 ...................................................................................... 3-33
3.4.1 顶部风扇过滤网的清洁 3-33
3.4.2 吸气扇过滤网的清洁 3-34
3.4.3 贴片机背面吸气扇过滤网的清洁 3-35
3.4.4 导槽盖板定位部的清洁与加油 3-36
4. 6 个月 3-37
4.1 相机照明装置的清洁 ................................................................ 3-37
4.1.1 基准标记识别相机的清洁 3-37
4.1.2 多视觉相机的清洁 3-38
4.1.3 扫描相机的清洁 ( HM 贴装头 ) 3-39
4.1.4 侧面视觉相机 ( RM 贴装头 ) 3-40
4.2 底座部 ...................................................................................... 3-41
4.2.1 控制箱部用吸气扇过滤网的清洁 3-41
5. 1 年 3-43
5.1 HM 贴装头 ：花键轴内的清洗 ................................................... 3-43
5.2 传送带的点检与导轨等的清洁 .................................................. 3-45
5.3 W 轴与 U 轴的清洁与加油 ........................................................ 3-49
5.4 HM 贴装头 ：吸嘴轴前端部的清洁............................................ 3-52
5.5 底座部 ...................................................................................... 3-54
5.5.1 气、雾滤芯的更换与过滤杯的清洁 3-54
5.5.2 真空泵用滤芯的更换 3-56
5.6 一次性换料车 ........................................................................... 3-58
5.6.1 料车升降轴部的清洁与加油 3-58
6. 2 年 3-59
6.1 HM 贴装头单元 ......................................................................... 3-59
6.1.1 真空发生器用 BIT 的更换 3-59
6.2 RM 贴装头单元 ......................................................................... 3-60
6.2.1 剪式齿轮的清洁与加油 3-60
6.2.2 吸嘴轴上部的清洁与加油 3-61
6.2.3 真空切换部 ( 机械阀 ) 的清洁与加油 3-62
6.2.4 排气电磁阀的更换 3-64
7. 3 年 3-66
7.1 真空泵的更换 ........................................................................... 3-66
8. 其它 3-68
8.1 RM 贴装头单元吸嘴轴内部的清洁 ............................................ 3-68
1. 每周
3-1
第 3 章 定期保养项目
1. 每周
本节，介绍每周需进行 1 次的维护保养项目。
1.1 吸嘴的点检
如果吸嘴的回弹动作不良，会导致发生吸料错误。为此，需定期对各个吸嘴进行点检。
1.1.1 回弹部的点检
按压吸嘴，确认回弹状态。按压后可正常回弹则说明没有问题，回弹不顺畅则会引起吸料错误与识别错误。
c
注意
•
请勿直接用手指按压吸嘴，因为这会使油脂等粘附到吸嘴上。请使用平的片状物等代替手指按压吸嘴。
•
按压吸嘴前端进行确认时，只需按压 1mm 左右即可，请勿按压过度。

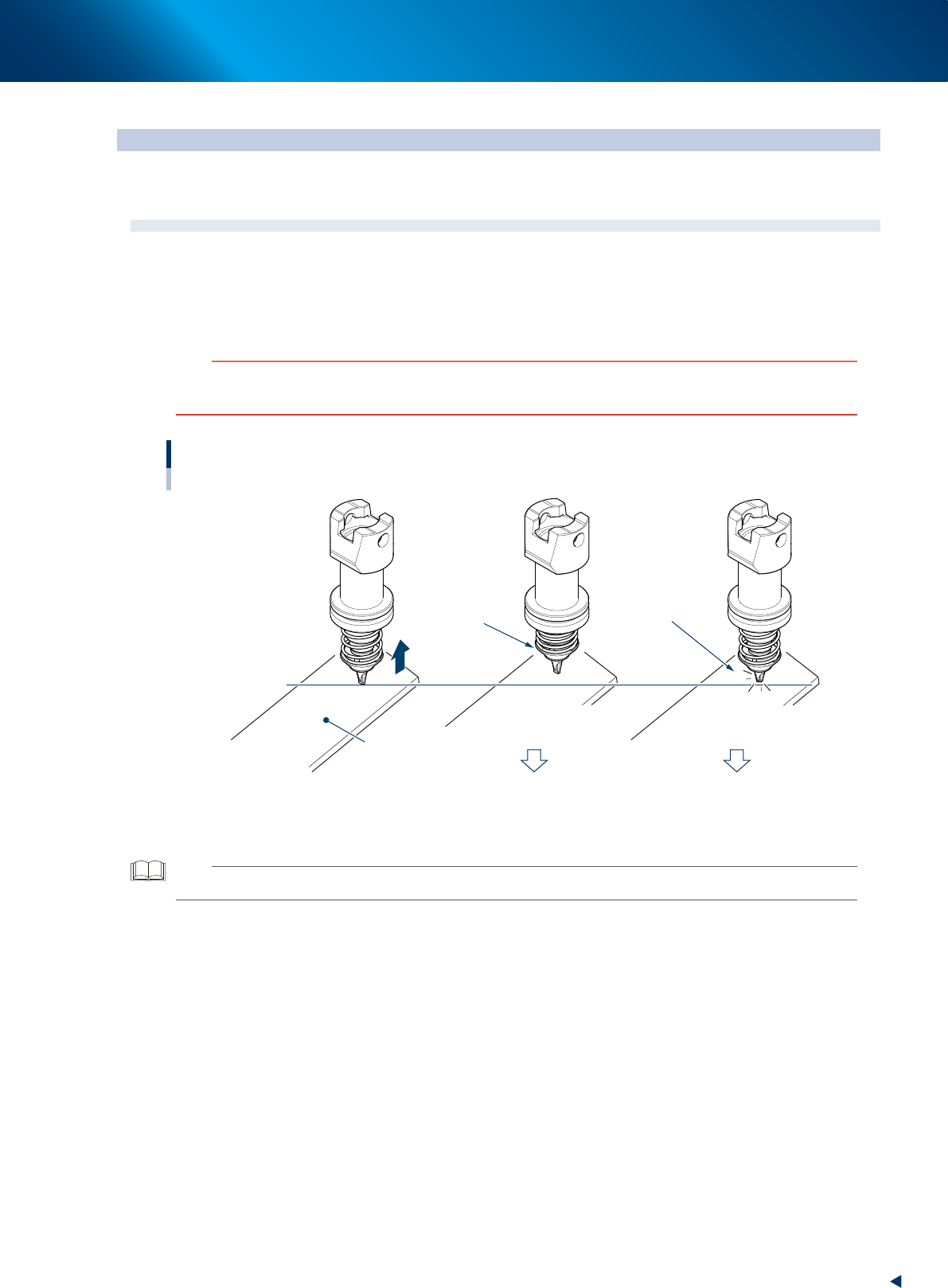

吸嘴的回弹状态
以 Type 8104A 吸嘴为例
吸嘴前端正常位置
按压
复原不顺畅
不复原
需要拆开清洁
或更换弹簧
需要更换前端部
NG
复原顺畅，
但前端破损
NG
前端因破损
而变缺
弹簧回弹
不良
表面平且干净的
片状物
55300-KMX-00
参考
弹簧和吸嘴前端部的更换方法，请参阅后述第5章“1.1 吸嘴前端部与弹簧的更换”。
1. 每周
3-2
第 3 章 定期保养项目
1.1.2 吸嘴弹簧片的状态检查
吸嘴弹簧片夹持吸嘴的状态需要定期进行检查。如果夹持力不稳定，会影响吸料、识别、贴装等所有作业。
►
吸嘴弹簧片的检查要点
从贴装头前端上拆下吸嘴并安装，检查下列内容。
•
夹持吸嘴的力度是否足够大？
•
吸嘴弹簧片与吸嘴之间无间隙。
•
吸嘴弹簧片无变形，吸嘴的接触部无磨损。
•
吸嘴弹簧片的固定螺钉无松动。

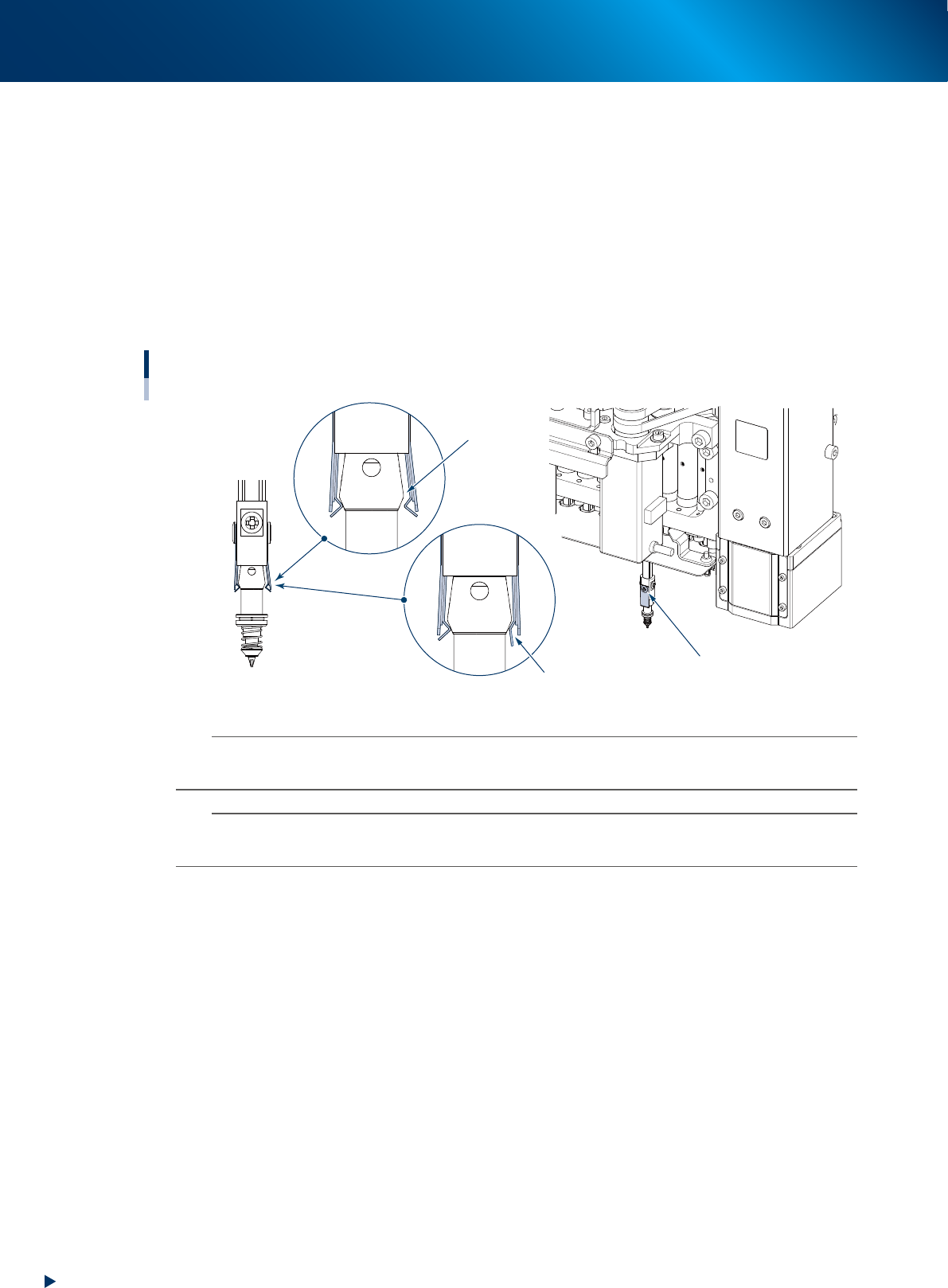

吸嘴弹簧片的检查要点
固定螺钉无松动
无间隙
无变形、无磨损
55301-KMX-00
n
要点
若有上述问题，请参照后述第5章“2.1 HM 贴装头：吸嘴弹簧片的更换”更换弹簧片。吸嘴弹簧片即使只有单侧有问题，
更换时也必须成对更换。
n
要点
从贴装头上拆下的吸嘴，点检完之后务必装回原贴装头上。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中原来的位置。
