5. 1 年 3-52 第 3 章 定期保养项目 5.4 HM 贴装头 ： 吸嘴轴前端部的清洁 在本章前述 “3.1.4 吸嘴轴前端部的检查” 中若检出了有脏污时，请按照下列方法清洁吸嘴轴的前端部。 1 拆下所有贴装头上的吸嘴。 ► 选配有吸嘴交换站时 1. 打开 [ 装置 ] -“Head”画面。 2. 从“选择工作台”下拉框中选择任意的工作 台。即，通过选择工作台选择贴装头单元。 3. 按 [ 更换吸嘴 ] 按钮， 打开 “更换吸…
5. 1 年
3-51
第 3 章 定期保养项目
8
给滚珠丝杆与六角轴涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在六
角轴的表面、滚珠丝杆的表面与螺旋槽部。
9
给导轨加润滑油。
导轨使用润滑油枪加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从导轨的润滑油注油嘴注入。
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
n
要点
关于导轨的润滑油注油嘴的位置与数量，还可以参照后述
“第 4 章 加油位置一览”。
0
将传送宽度调到最小。
1. 关闭安全机盖，将料车装回贴片机后，解除
贴片机的紧急停机状态。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的对话框。
3. 在“调节后的传送宽度”输入框中输入最小
宽度 (50mm) 并按 [OK] 按钮。传送宽度变为
指定的宽度。
q
使顶板上升。
按照前述 Step3 的方法使顶板上升。
w
e
给滚珠丝杆与六角轴上还未涂抹到
润滑油的部位涂抹润滑油。
1. 按急停按钮，将料车从贴片机上拆下后，打
开贴片机的安全机盖。
2. 用手指将指定的润滑油 (NSL) 均匀地涂抹在
Step8 中还未涂抹到润滑油的六角轴表面、
滚珠丝杆表面与螺旋槽部。
e
使润滑油均匀遍布。
1. 关闭安全机盖，将料车装回贴片机后，解除
贴片机的紧急停机状态。
2. 按照 Step5 与 Step2 的步骤，反复数次将传
送宽度调到最大与最小。
r
e
擦去多余的润滑油。
1. 按急停按钮，将料车从贴片机上拆下后，打
开贴片机的安全机盖。
2. 用无尘擦拭纸等擦去滚珠丝杆、六角轴、导
轨各个端部堆积的多余润滑油。
给滚珠丝杆和六角轴涂抹润滑油
Step 8
润滑油 (均匀涂抹)
55383-KMX-00
给导轨加油
Step 9
润滑油注油嘴
润滑油枪
(30°弯折型)
55384-KMX-00
将传送宽度调到最小
Step 10
[传送宽度] 按钮
输入“50”
56313-KMX-00
5. 1 年
3-52
第 3 章 定期保养项目
5.4 HM 贴装头 ：吸嘴轴前端部的清洁
在本章前述“3.1.4 吸嘴轴前端部的检查”中若检出了有脏污时，请按照下列方法清洁吸嘴轴的前端部。
1
拆下所有贴装头上的吸嘴。
►
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作
台。即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从
“吸嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被
放回吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后，打开贴片机
的安全机盖，用手将吸嘴拆下。
2
将贴装头单元移到便于清洁的位置。
在“生产设计”画面按 [ 贴装头移至后侧 ] 或 [ 贴
装头移至前侧 ] 按钮，使贴装头单元移到便于清
洁的位置。
参考
若将前侧的贴装头单元移到后侧，后侧的贴装头单元移到
前侧会便于清洁吸嘴轴的前端。
3
使贴装头旋转 90 度。
1. 在 [ 装置 ] -“传送装置”画面中按 [ 移动轴 ]
按钮，选择“ZR”选项卡页面。
2. 从“选择工作台”下拉框中选择任意的工作
台。即，通过选择工作台选择贴装头单元。
3. 从“选择 Head”下拉框中选择“Head 1”。
4. 按“R ( 度 )”右侧的 [PTP] 按钮之后，输入“90”
并按 [OK] 按钮。1 号〜 5 号的贴装头同时旋
转 90 度。
再从“选择 Head”下拉框中选择“Head 6”，
同样输入“90”，使 6 号〜 10 号的贴装头同
时旋转 90 度。
e
5. 按急停按钮，将料车从贴片机上拆下后，打
开安全机盖。
4
清洁吸嘴轴的前端部。
用浸有少量乙醇的棉棒擦拭吸嘴轴的前端部。
吸嘴轴的侧面可将棉棒的前端搓成纸捻状擦拭。
参考
若不便于清洁时，可以边用手指按住 Z 轴的接头块使吸嘴
轴为下降状态，边清洁吸嘴轴的前端部。
移动贴装头单元
Step 2
[贴装头移至前侧] 按钮 [贴装头移至后侧] 按钮
56314-KMX-00.ai
使贴装头旋转90度
Step 3
输入90度 选择贴装头旋转工作台
56315-KMX-00
清洁吸嘴轴的前端部
Step 4
棉棒
55385-KMX-00
5. 1 年
3-53
第 3 章 定期保养项目
5
再使贴装头向相反方向旋转 90 度。
1. 关闭安全机盖，将料车装回贴片机后，解除
贴片机的紧急停机状态。
2. 按照前述 Step3 的方法，输入“-90”使贴装
头向相反方向旋转 90 度。
e
3. 按急停按钮，将料车从贴片机上拆下后，打
开贴片机的安全机盖。
6
清洁吸嘴轴前端部中还未擦拭到的
部位。
按照前述 Step4 的方法，擦拭吸嘴轴前端部中还
未擦拭到的部位。
参考
若不便于清洁时，可以边用手指按住 Z 轴的接头块使吸嘴
轴为下降状态，边清洁吸嘴轴的前端部。
7
确认清洁状态。
用镜子等照吸嘴轴的前端部，目视检查是否已经
完全清洁干净了。
8
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回
原贴装头。

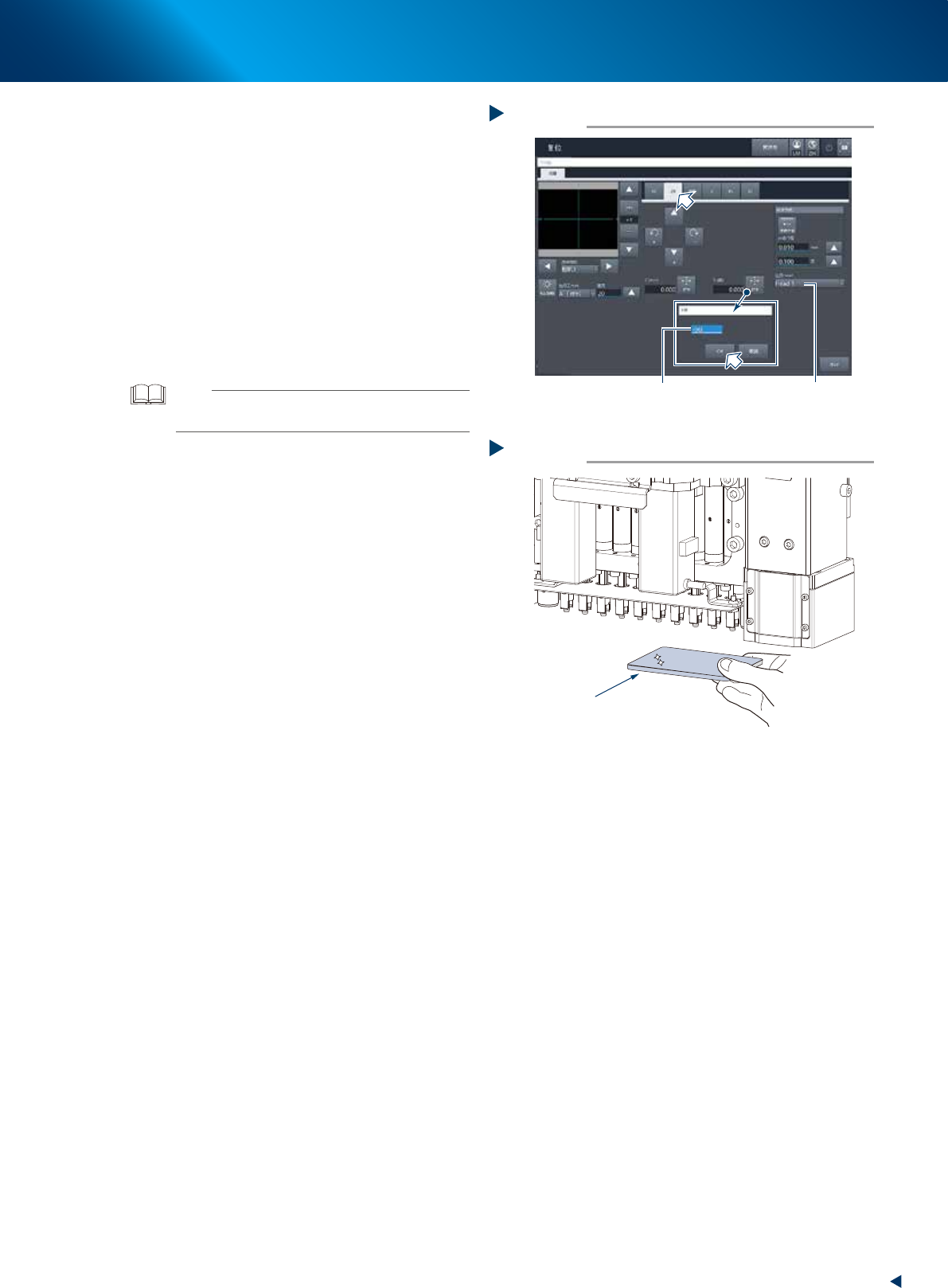

使贴装头向反方向旋转90度
Step 5
输入90度 选择贴装头
56316-KMX-00
确认清洁状态
Step 7
对所有贴装头进行确认
镜子
55386-KMX-00
