1. 吸嘴状态的检查
2-8
第 2 章 日常保养项目
►
RM 贴装头时
下面以 Type8106A 吸嘴为例介绍。
n
要点
吸嘴是否被堵塞，根据“吸嘴释放时的真空压力”判定。吸嘴类型不同，真空压力也不相同。
除下列示例以外的各类型吸嘴的真空压力值，请参阅本章后述“1.1.1 吸嘴释放时的真空压力”。
e
1
安装吸嘴。
►
无吸嘴交换站时
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 在所有贴装头上安装 Type8106A 吸嘴。
►
有吸嘴交换站时
1. 按 [ 装置 ] -“Head”画面的 [ 更换吸嘴 ] 按钮，
使所有贴装头都自动换上 Type8106A 吸嘴。
2. 从“选择工作台”下拉框中切换工作台，使 A、
B 工作台的贴装头都自动换上 Type8106A 吸
嘴。
2
解除贴片机的紧急停机状态。
n
要点
确认 RM 贴装头的负压需在伺服为使能的状态下进行。
3
使数值复零。
按 [ 装置 ] -“Head”画面右下方的 [ 复零 ] 按钮，
使真空压力值复零。切换工作台，使所有工作台
的数值复零。
n
要点
确认 RM 贴装头的负压必须以各个贴装头为单位进行。
4
使负压产生。
1. 按 [ 压杆 1] 或 [ 压杆 2] 按钮，选择任意压杆
(Valve 轴 ：机械阀上下轴 )。
2. 从 [ 贴装头 1] 〜 [ 贴装头 18] 按钮中按准备
确认负压的贴装头按钮。贴装头组的转塔转
动，选定的贴装头旋转到选定的压杆下方。
3. 按 [ 负压确认 ] 按钮，选定的贴装头开始吸气，
数值上升之后，过 5 〜 10 秒再次按 [ 负压
确认 ] 按钮关闭吸气。
5
读取数值。
1. 读取用红字显示的最大值，若读取的数值在
160 以下属正常。
2. 若数值超过了 160 则说明吸嘴孔可能有脏污
或滤芯网眼被堵塞，需参照后述第3章“1.2
吸嘴的清洁”、“2.4 RM 贴装头单元”清洁吸
嘴或更换滤芯。

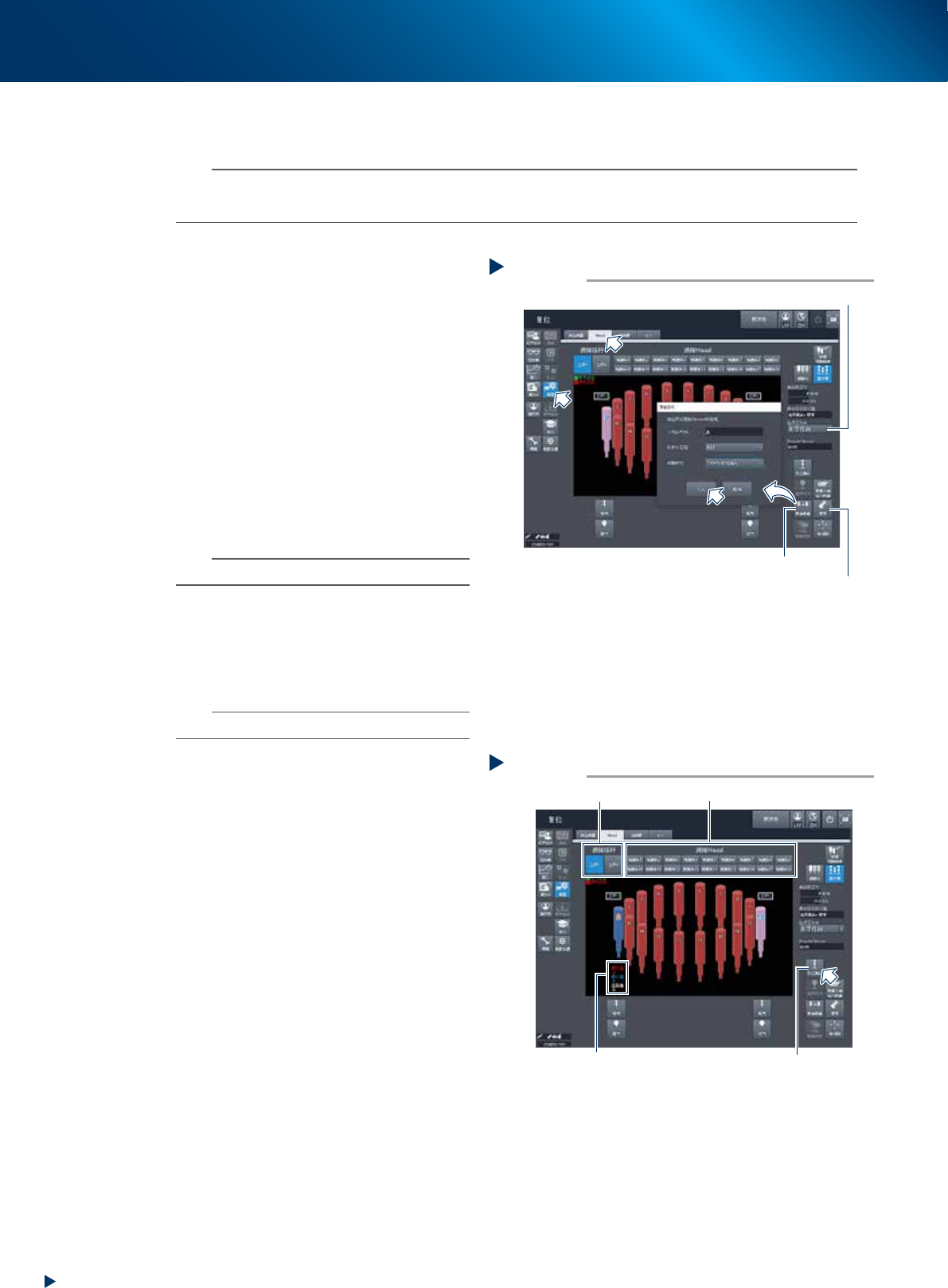

安装吸嘴、使数值复零
Step 1~3
[更换吸嘴] 按钮
选择工作台
[复零] 按钮
56204-KMX-00
使RM贴装头产生负压
Step 4
[负压确认] 按钮
[选择压杆] 按钮 [选择Head] 按钮
显示负压结果
56205-KMX-00
1. 吸嘴状态的检查
2-9
第 2 章 日常保养项目
1.1.1 吸嘴释放时的真空压力
下表中的规格值使用的是真空压力值。
受气源与环境的影响，此值会有些许差异。因此，下述规格值仅供参考。
►
开放状态下的规格值一览表
贴装头类型
吸嘴
开发状态下的规格值
RM 贴装头 HM 贴装头
Type 8104A 200 〜 240 150 〜 190
Type 8105A 180 〜 220 130 〜 170
Type 8106A 120 〜 160 60 〜 100
Type 8107A 110 〜 150 40 〜 80
Type 8108A 110 〜 150 40 〜 80
Type 8004H - 150 〜 190
Type 8006H - 60 〜 110
无吸嘴 140 以下 30 〜 60
1. 吸嘴状态的检查
2-10
第 2 章 日常保养项目
1.2 通过目视检查
目视检查，有 2 种方法。1 种是分别拆下各个贴装头上的吸嘴进行检查的方法，另 1 种是从吸嘴交换站中取出
吸嘴进行检查的方法。
█
吸嘴检查要点
用放大镜等检查拆下的吸嘴。若吸嘴前端部或吸嘴孔粘附有锡膏或脏污，需清洁吸嘴。

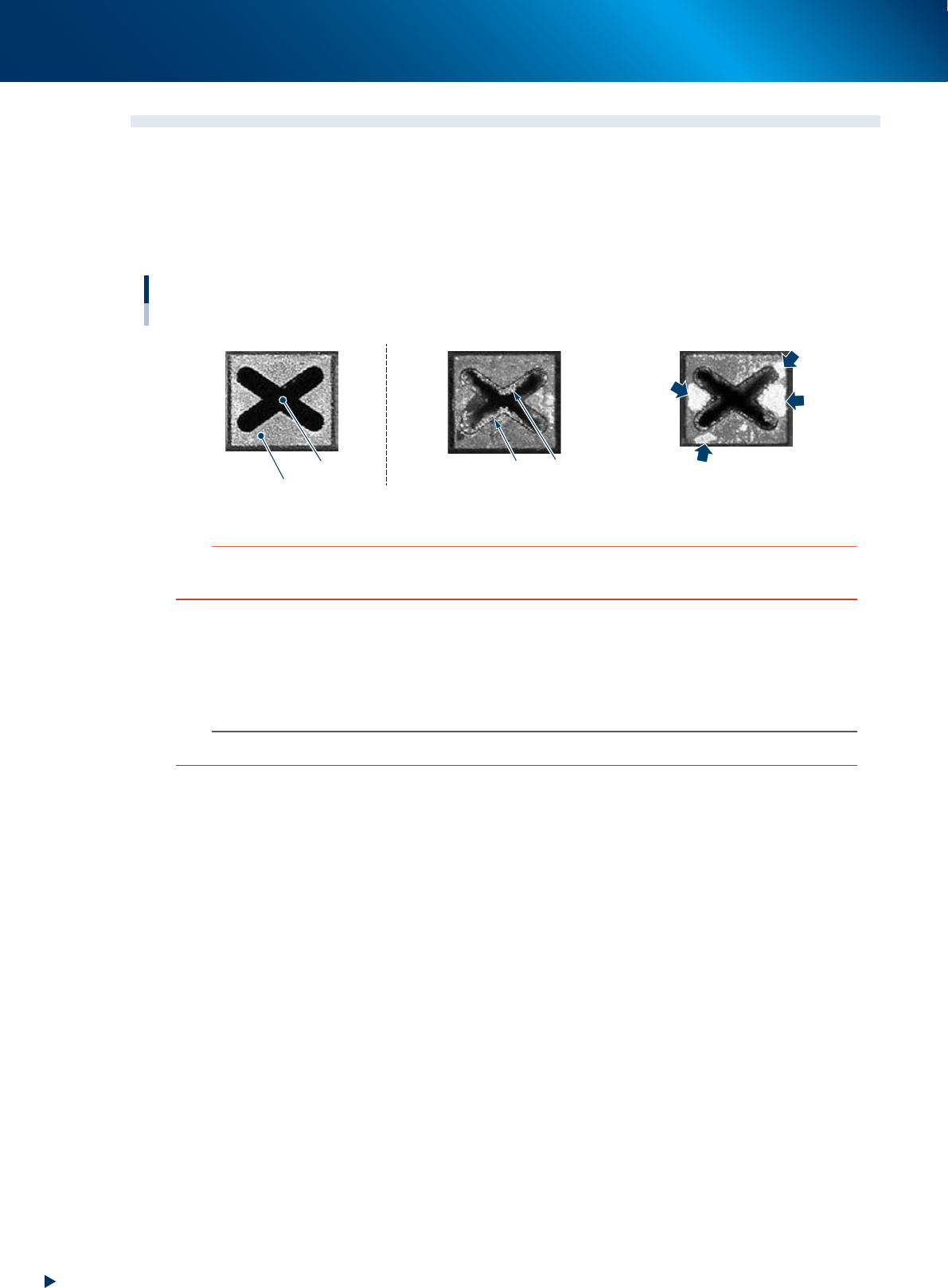

吸嘴状态的检查要点
吸嘴前端部 吸嘴孔中粘附有锡膏
锡膏
锡膏
吸嘴前端(平面)
粘附有锡膏
吸嘴孔
◆ 正常状态 ◆ 开口部被堵塞的状态 ◆ 前端为发亮状态
55200-KMX-00
c
注意
如果通过上述检查，发现吸嘴有脏污或堵塞现象时，必须立即清洁吸嘴开口部与前端部。
关于清洁方法，请参阅后述第3章“1.2 吸嘴的清洁”。
►
分别拆下各贴装头上的吸嘴进行检查的方法
1. 将贴装头移到便于拆卸的位置之后，用手拆下吸嘴。
2. 检查、清洁完吸嘴之后，将吸嘴装回原位。安装时，请勿装错吸嘴的位置并注意吸嘴的朝向。
n
要点
还有更简单的检查方法，不拆卸吸嘴，直接用小镜子等照贴装头上的吸嘴来检查。
