点击 size ch e ck, 按机器上的 st a rt 的按钮 , 机器自动做吸嘴尺寸的检测 , 检测 后 显示 OK 并点击退出 ( 图 2) 注 : 显示 Erro r 时 , 说明机器中与程序中设定的吸嘴不符 , 要重新更换吸嘴 ( 图 4) 无 Erro r 表示机器中的吸嘴与程序设定相符 ( 图 3 ). XP1 43 E/ 243 E 基 础培训 No zzle Ed it or 操作命令的使用 1 2 3 4
XP143E/243E基础培训
Nozzle Editor操作命令的使用

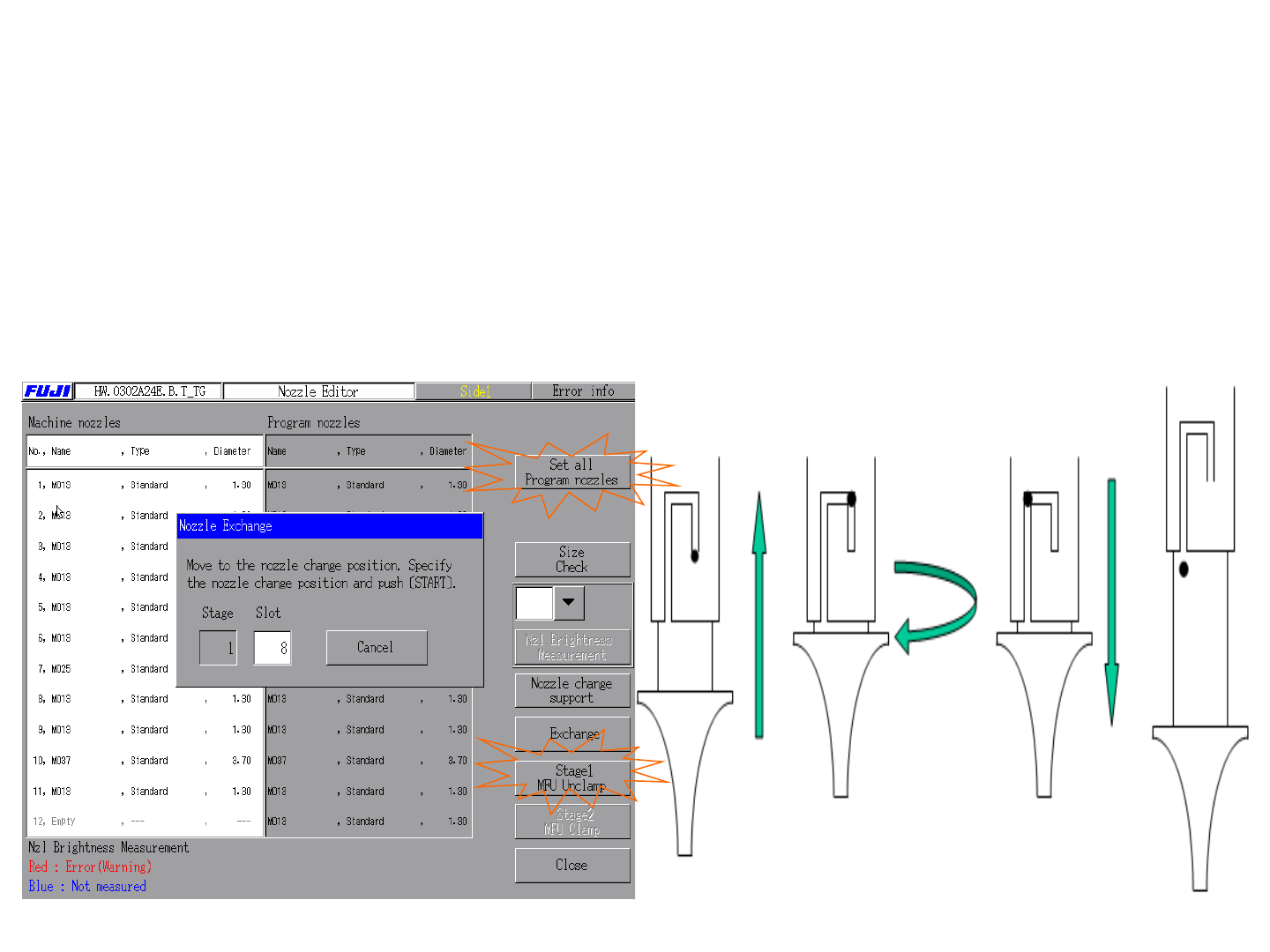

1.当选定一个程式后,可以按下set all program nozzles,设定左侧机台上的每个
吸嘴的尺寸于右侧程式中的一致(图 1)
2.点击exchange,出现对话框Slot项中输入所需的料站(图 1),按下[START]键
工作頭移到相應的料站，手動进行更换吸嘴(注:手动将该吸嘴下至最低位置(图 2)，用手
捏住该吸嘴头，向上托起到极限,以从下往上看逆时针方向旋转到顶，再缓缓向下拔出吸嘴，然后再
以反顺序装上,依照Program Nozzle中的型号装入吸嘴,一切动作都要小心,不得过分用力）.
图 2
机台中的吸嘴
程式中的吸嘴
图 1

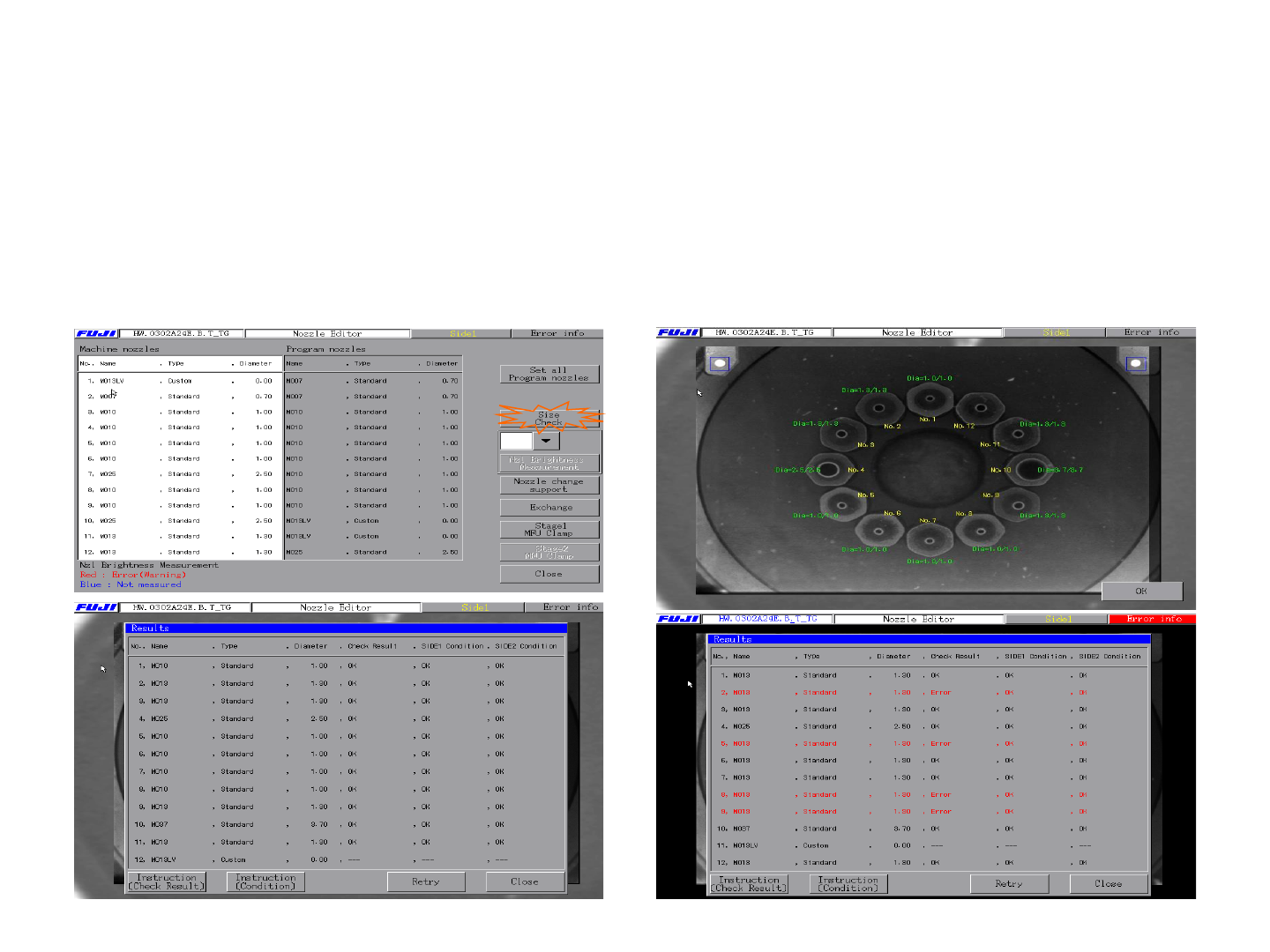

点击size check,按机器上的start的按钮,机器自动做吸嘴尺寸的检测,检测
后
显示OK并点击退出 (图 2)
注:显示Error时,说明机器中与程序中设定的吸嘴不符,要重新更换吸嘴(图 4)
无Error表示机器中的吸嘴与程序设定相符(图 3).
XP143E/243E基础培训
Nozzle Editor操作命令的使用
1 2
3 4
Production Data操作命令的使用

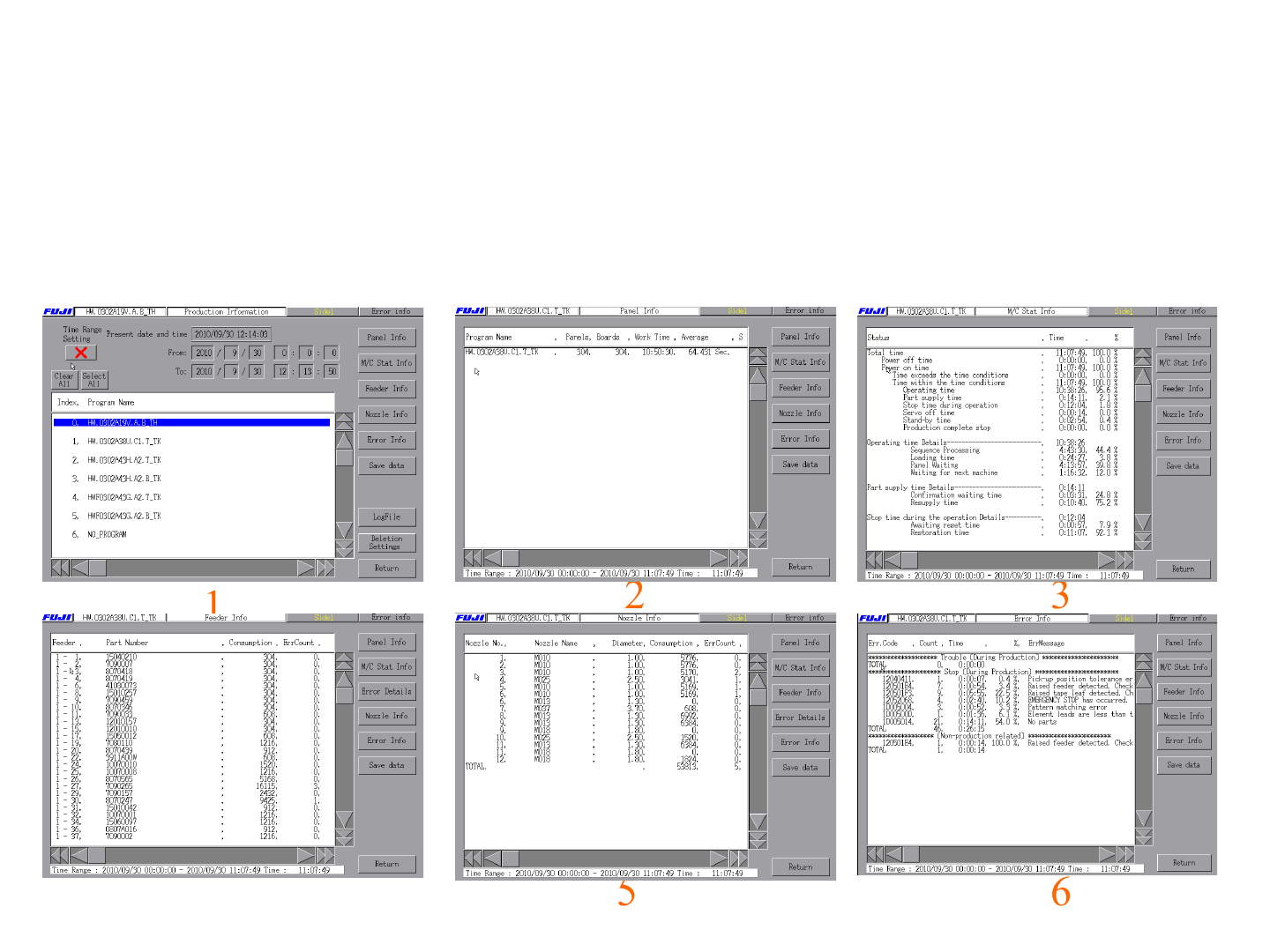

点击production data后,进入1的画面,选中一个程式,点击左上角的”X”号,”X”号
变成”O”形,右侧的命令都变成可以使用状态,输入时间段,分别点击右侧的每
个命令,分别出现截面如2,3,4,5,6图形所示,按下save Data则可保存相关的生产
信息点击Return退出.
1
2 3
4
5 6
