Conveyor Width操作命令
的使用
XP143E/243E基础培训

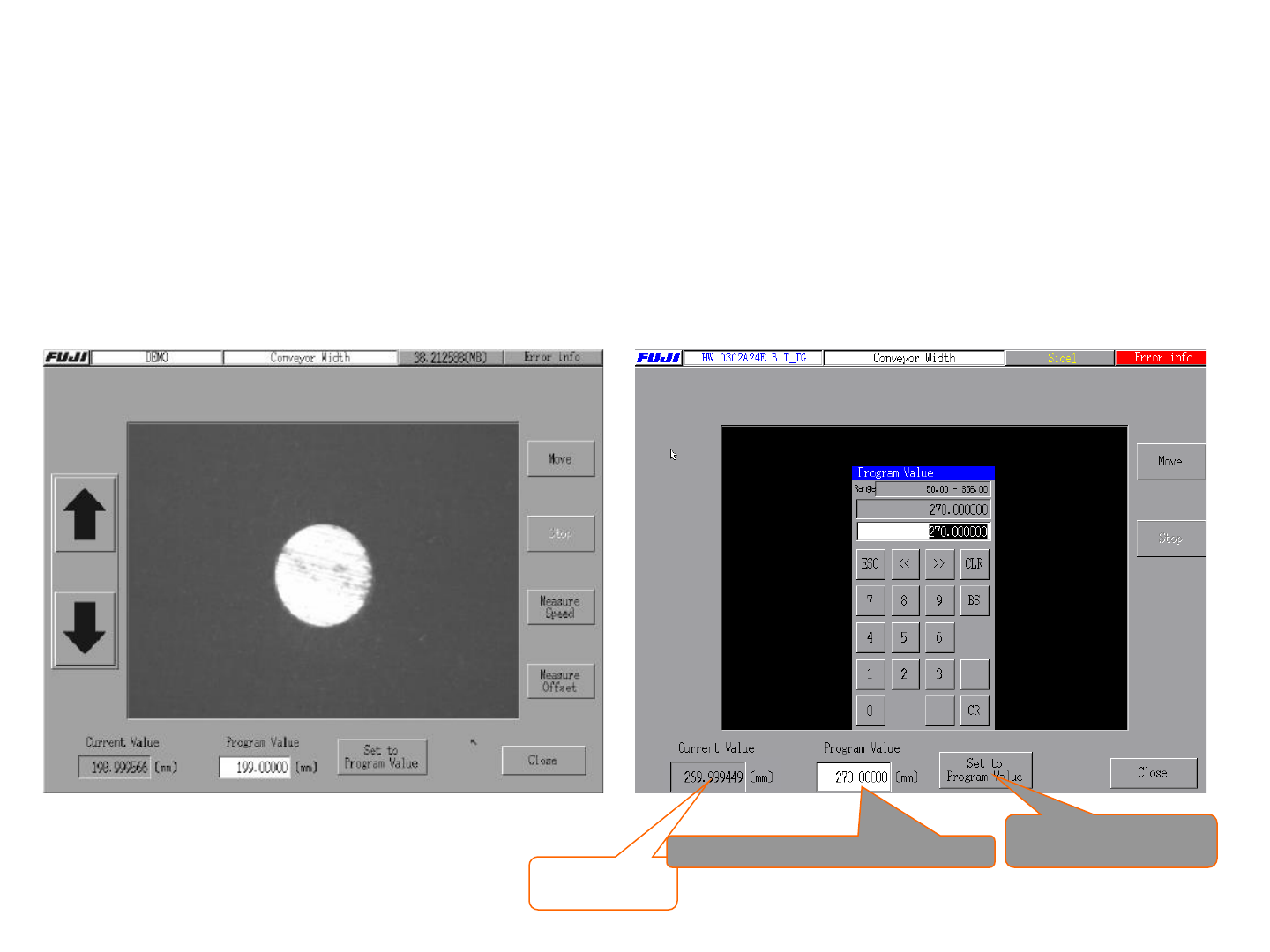

点击Conveyor Width显示以下截面,直接按左側向上或向下的箭头,可调节轨道的宽度,点击
Set to Program Value则可将程式中的轨道宽度值设定到机器中.还可以直接点击Program
Value空白处显示数字键盘,直接输入PCB宽度值按下CR(确认)[ESC:取消,BS:清除],在保存到
程序值栏位中图2,然后点击Move按下START按钮,机器自行将轨道宽度调节到设定的參數
值(注:在调整轨道宽度时一定要确认轨道上无PCB和置件平台上无顶PIN后方可进行调整)
当前值
点击程序值显示数字键盘
保存到程序值
Conveyor Operation操作命令的使用
XP143E/243E基础培训

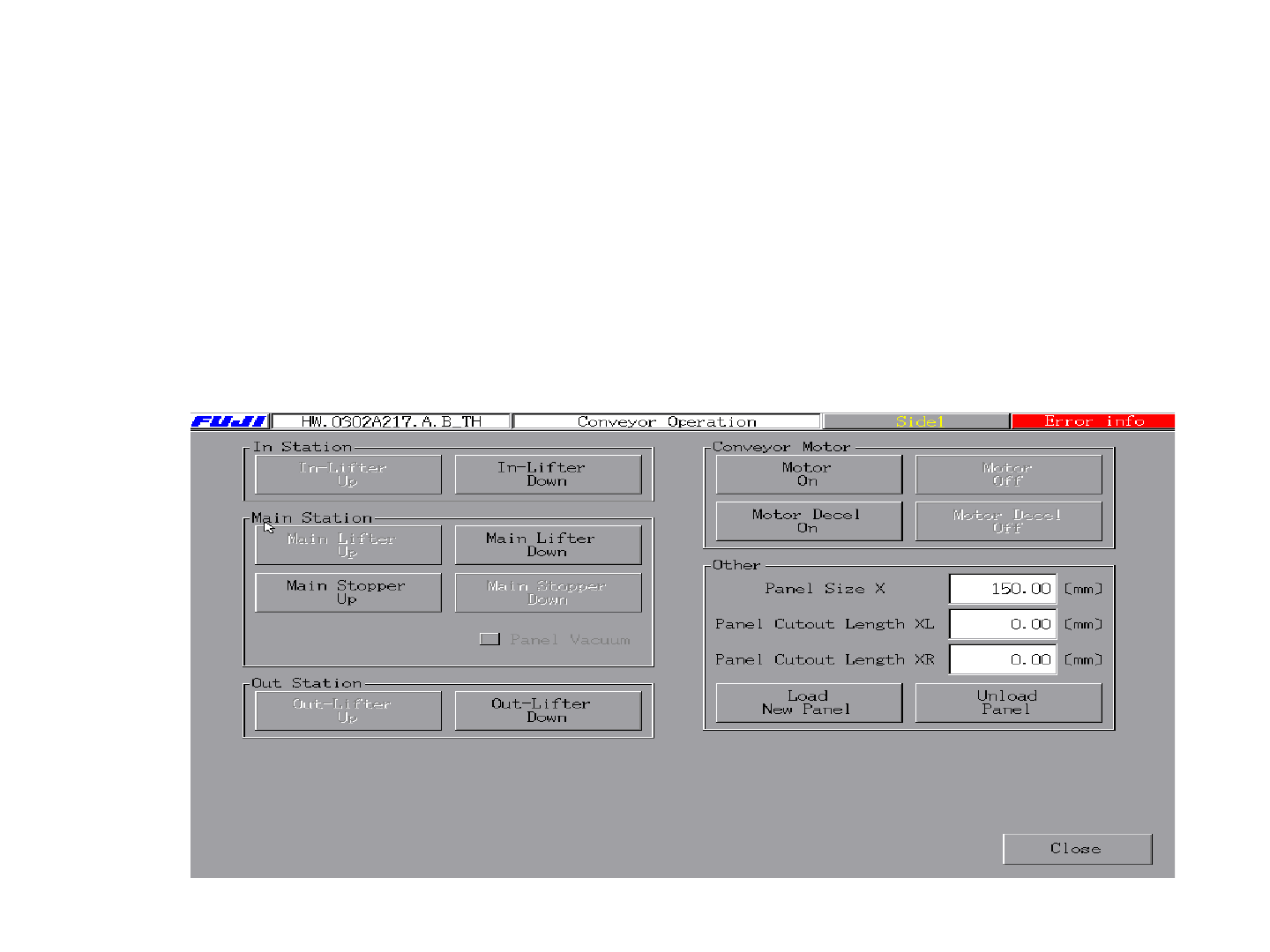

点击Conveyor Operation显示以下截面,点击In-Lifter Up/Down可以升起和
降下轨道前端的夹板机构,点击Main-Lifter Up/Down可以升起和降下轨道中
间的主夹板机构,点击Main Stopper Up/Down可以升起和降下轨道主夹板机
构前端的档块机构,点击Motor On/Off可以驱动和停止轨道马达,点击Motor
Decel On/Off则可以驱动和停止减速马达,点击Load New Panel/Unload Panel
可以作进板和出板动作
Tape Cutter Stage1/2操作命
令的使用
XP143E/243E基础培训

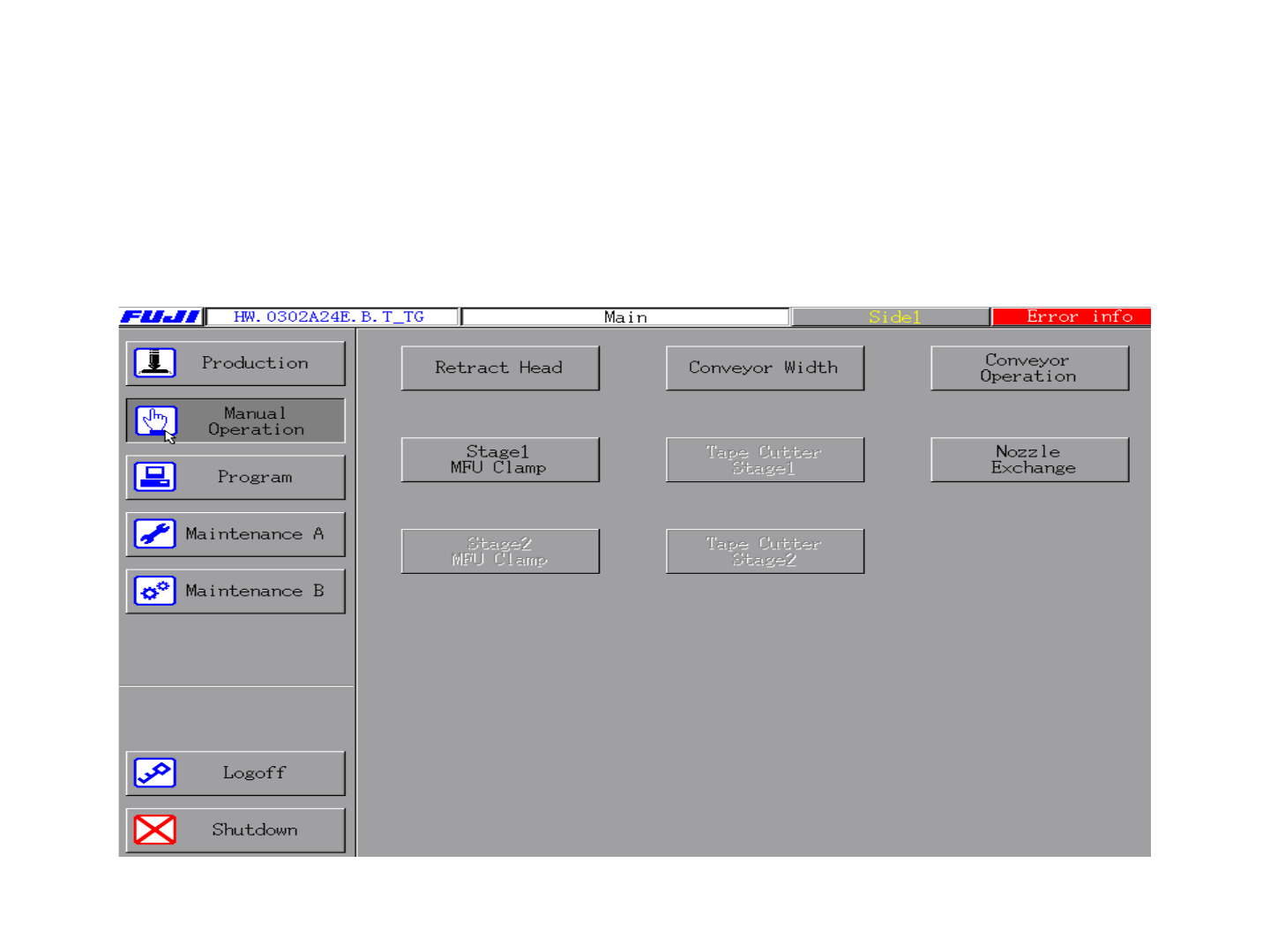

当在SIDE1侧操作机器,则Tape Cutter Stage1命令可使用,截面如下,按下该
命令,则机器左侧的START灯在闪烁,按下start ,stage1侧的切刀作一次切料带的
动作
