T a p e C u tt e r S tage 1 /2 操作命 令的使用 XP1 43 E/ 243 E 基 础培训 当在 SI DE1 侧操作机器 , 则 T ape Cutte r S ta g e1 命令可使用 , 截面如下 , 按下该 命令 , 则机器左侧的 ST A R T 灯在闪烁 , 按下 st art , s ta g e1 侧的切刀作一次切料带的 动作
Conveyor Operation操作命令的使用
XP143E/243E基础培训
点击Conveyor Operation显示以下截面,点击In-Lifter Up/Down可以升起和
降下轨道前端的夹板机构,点击Main-Lifter Up/Down可以升起和降下轨道中
间的主夹板机构,点击Main Stopper Up/Down可以升起和降下轨道主夹板机
构前端的档块机构,点击Motor On/Off可以驱动和停止轨道马达,点击Motor
Decel On/Off则可以驱动和停止减速马达,点击Load New Panel/Unload Panel
可以作进板和出板动作
Tape Cutter Stage1/2操作命
令的使用
XP143E/243E基础培训
当在SIDE1侧操作机器,则Tape Cutter Stage1命令可使用,截面如下,按下该
命令,则机器左侧的START灯在闪烁,按下start ,stage1侧的切刀作一次切料带的
动作
Nozzle Exchange操作命
令的使用
XP143E/243E基础培训

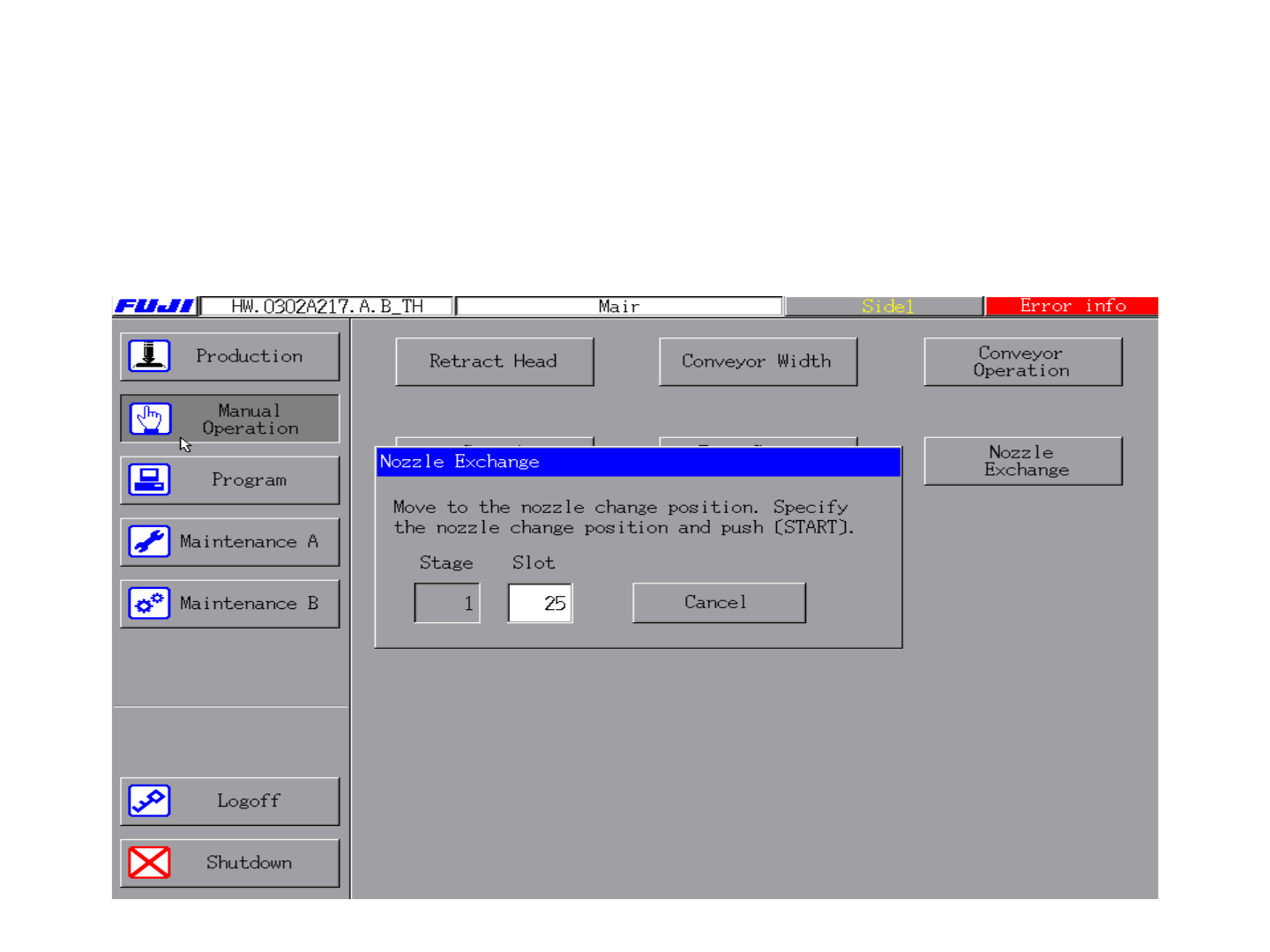

点击Nozzle Exchange显示以下截面,点击空白处在Slot项中输入所需
的料站,按下[START]键工作头移到相应的料站,手动进行更换吸嘴(参考
Edit nozzle 的注意事项).
