No zz l e Op e rati on 此功能用于手动操作 No zzle 和 Re mo ve r 的吸嘴放置动作 . 1. 选择 Ma n ua l O pe ra tio n, 进入 N o zzle Ope rat i o n 截面如下 . 2.No zzle R e move r 是吸取空 Tra y 的专用工具 , 从 1 到 13 是表示吸嘴槽中的 Nozzle , Pla ce 是表示如果当前贴装头上有 No zz…

100%1 / 43

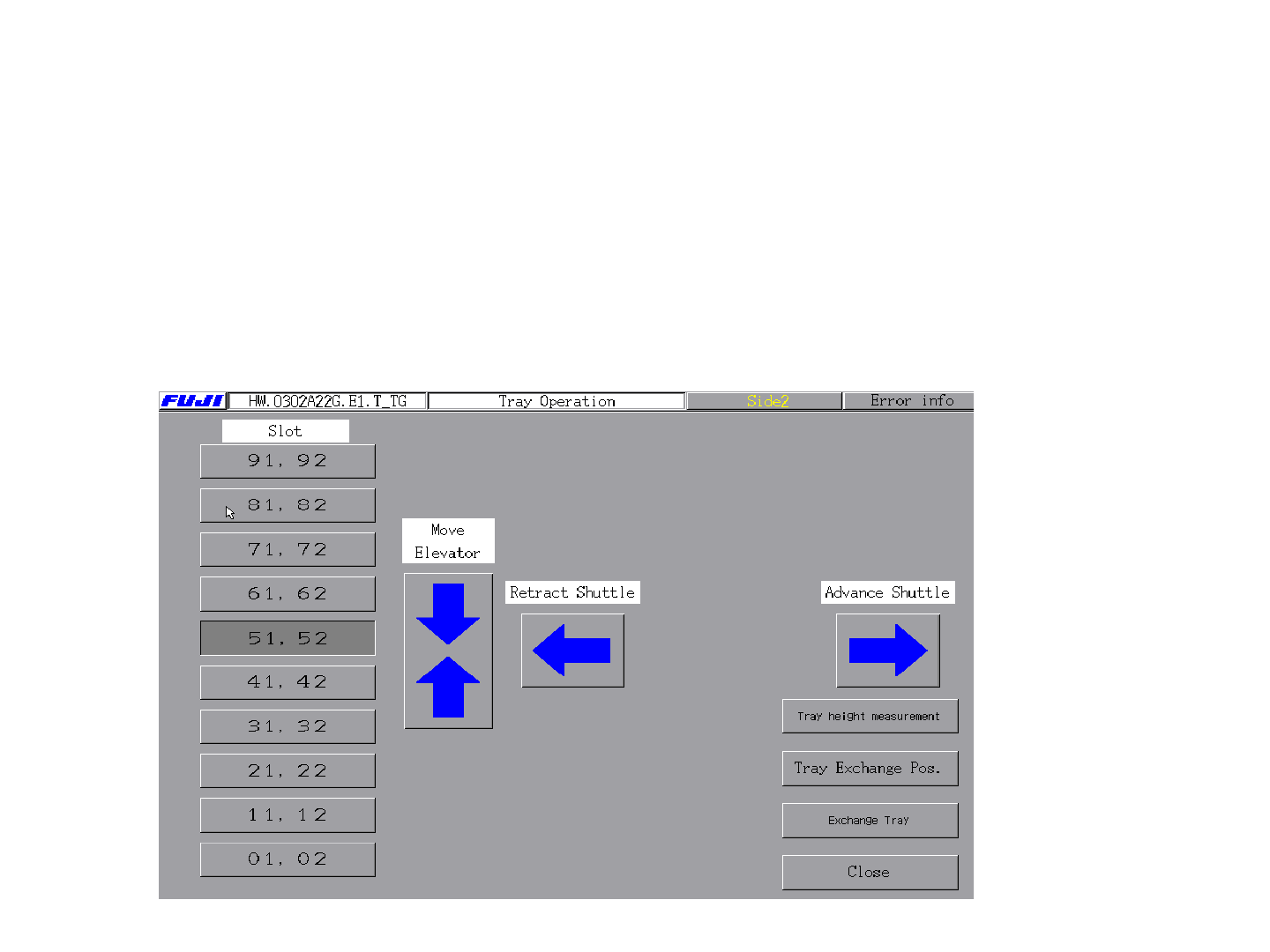

1.选择Manual Operation]进入[Tray Operation] 截面,选择[Slot]项中的站位,点击[Move
Elevator]项中的上下箭头,再按下[START]键,机器会将该站位移至等待位置,此时可以
Tray推进或收回机器中.
2.点击[Tray Exchange Pos],按下[START]键, MTU将自动回复至更换位置,并且解开Tray
盘的门锁,此时可进行更换Tray盘动作,更换完成后,按下机器上的[Ready ON]按钮,Tray盘
会自动检测高度动作完成后生产.
XP143E/243E基础培训
Tray Operation
仅限XP243E设备
Nozzle
Operation
此功能用于手动操作Nozzle和Remover的吸嘴放置动作.
1.选择Manual Operation,进入Nozzle Operation截面如下.
2.Nozzle Remover是吸取空Tray的专用工具,从1到13是表示吸嘴槽中的Nozzle,
Place是表示如果当前贴装头上有Nozzle需要更换的可点击该项.
3.选择要执行的项目吸取或更换的动作,点击Place后,按下[START]按钮,将贴装头的
Nozzle或Nozzle Remover放回储存位置.
XP143E/243E基础培训
仅限XP243E设备
A 次顺序;显示出下一步要执行的顺序号.
B 顺序开始号;根据需要可以设定开始的顺序号.
C 预定生产块数;根据需要变更生产块数.
D 完成生产块数;完成生产的电路板块数.
E 加速度;根据需要可以调整伺服马达的加速度.
F 生产模式及动作模式;显示当前所选择的状态.根据需要进行变更.
XP143E/243E基础培训
生产中截面解释
A
B
C
D
E
F
