Op e rati on Se t ti n g 命令的使用 ( 四 ) XP1 43 E/ 243 E 基 础培训 因为目前支撑销没有使用真空的 , 所以 pane l v ac uum 选项后面应设 not us ed, 其它不用设置
Operation Setting命令的
使用(三)
XP143E/243E基础培训

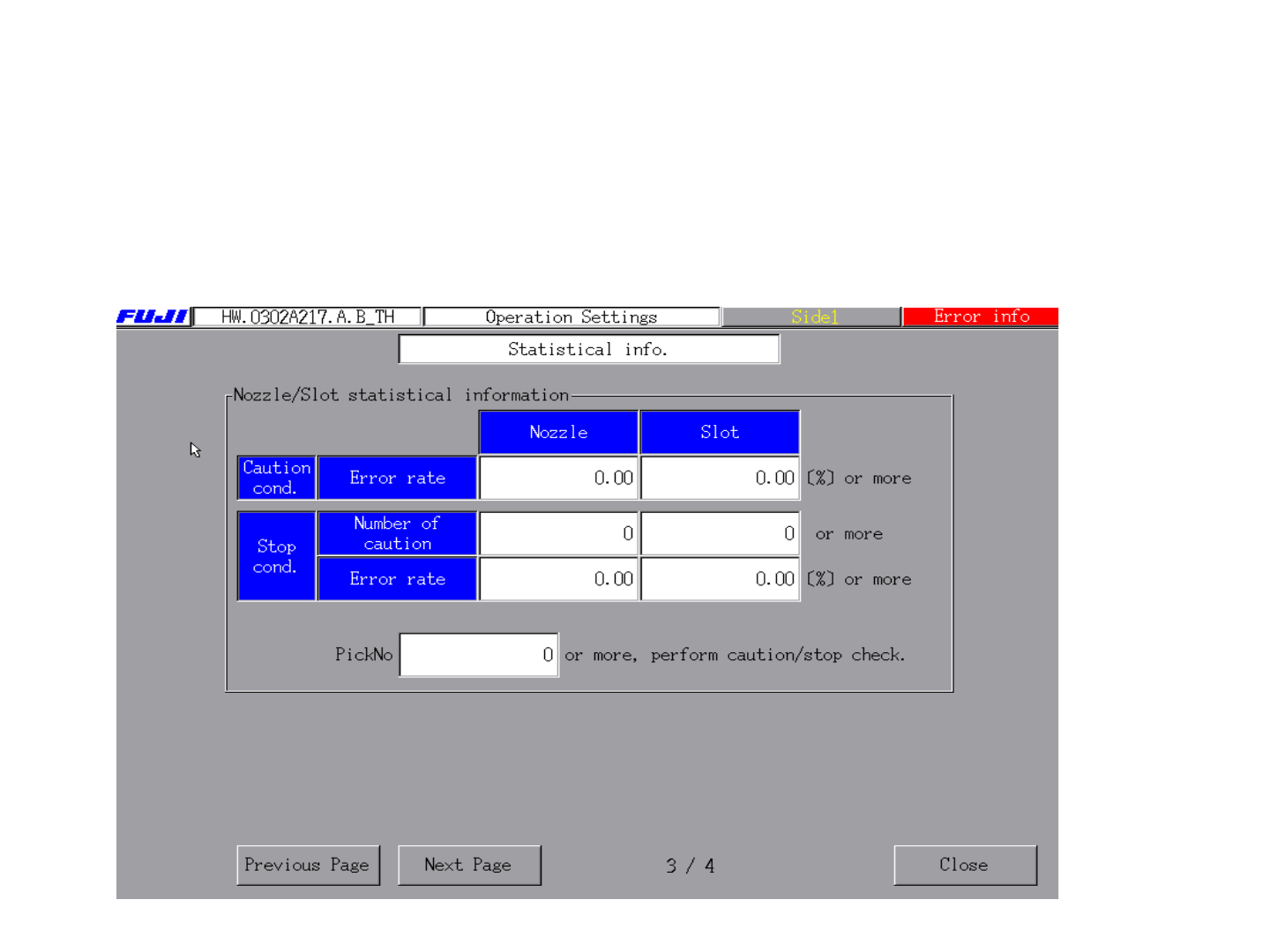

对于caution cond选项,当nozzle/slot的error rate达到空白处设定的值,
则机器会预警的信息,对于stop cond选项,当nozzle/slot的error rate或
number of caution达到空白处设定的值,则机器会停止生产

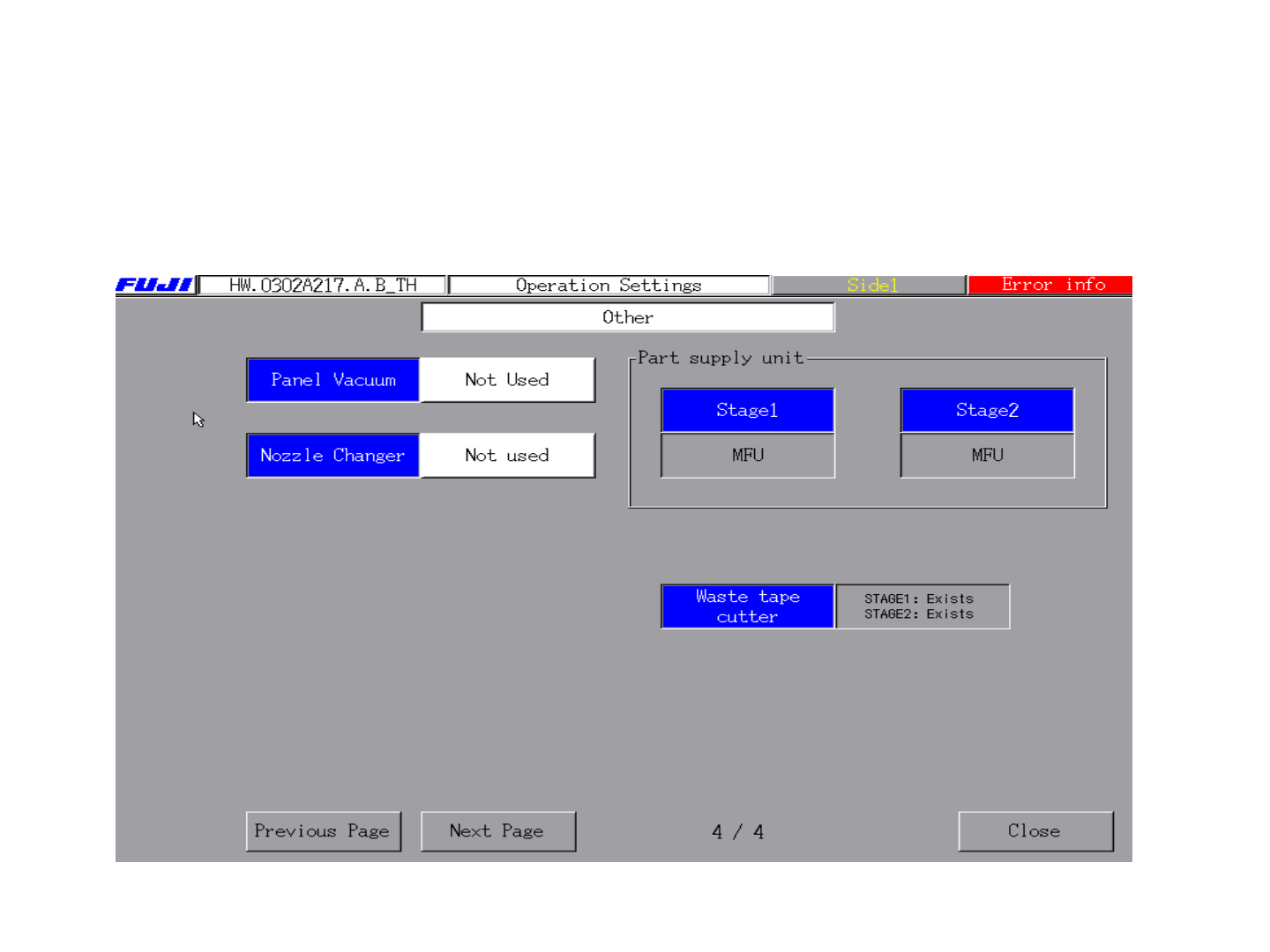

Operation Setting命令的使用(四)
XP143E/243E基础培训
因为目前支撑销没有使用真空的,所以panel vacuum选项后面应设
not used,其它不用设置
JOG命令的使用
XP143E/243E基础培训
点击JOG命令显示以下截面,在servo axis选项中选择要动作的伺服
轴,按相应的箭头就可以动作伺服轴,画面左上角显示的是速度按钮,可
以选择动作的速度,1um速度最慢,1mm速度最快,通过camera选项还可
以选择相应的相机,点击full screen可以满屏幕显示
