XP143EXP243贴片机基本操作手册.pdf.pdf - 第32页

1. 确认 所有 PCB 均已生 产 完成 , 并 按 Ret ra ct H ea d 将 工作 头 退回原位 . 2. 压 下 [ 紧 急停止 ] 开关 . 3. 主 画 面下 点击 Shutdow n, 此 时画 面 会 出 现 OK to shut down, 按下 OK 后机器将关闭 . 4. 荧幕消失后关闭系统 主 电源 即 关闭动 作完成 . XP1 43 E/ 243 E 基 础培训 关机

100%1 / 43
JOG命令的使用
XP143E/243E基础培训

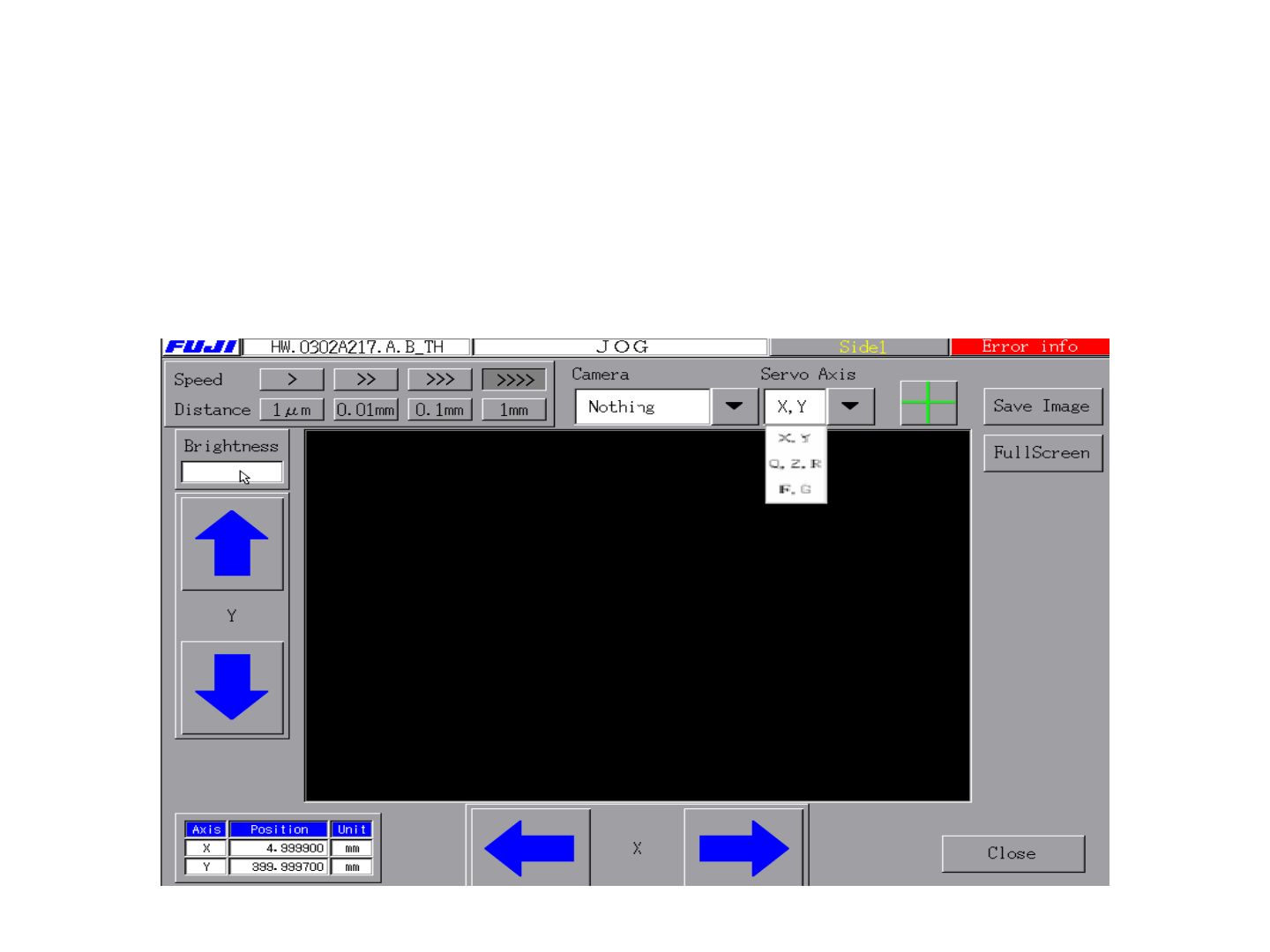

点击JOG命令显示以下截面,在servo axis选项中选择要动作的伺服
轴,按相应的箭头就可以动作伺服轴,画面左上角显示的是速度按钮,可
以选择动作的速度,1um速度最慢,1mm速度最快,通过camera选项还可
以选择相应的相机,点击full screen可以满屏幕显示

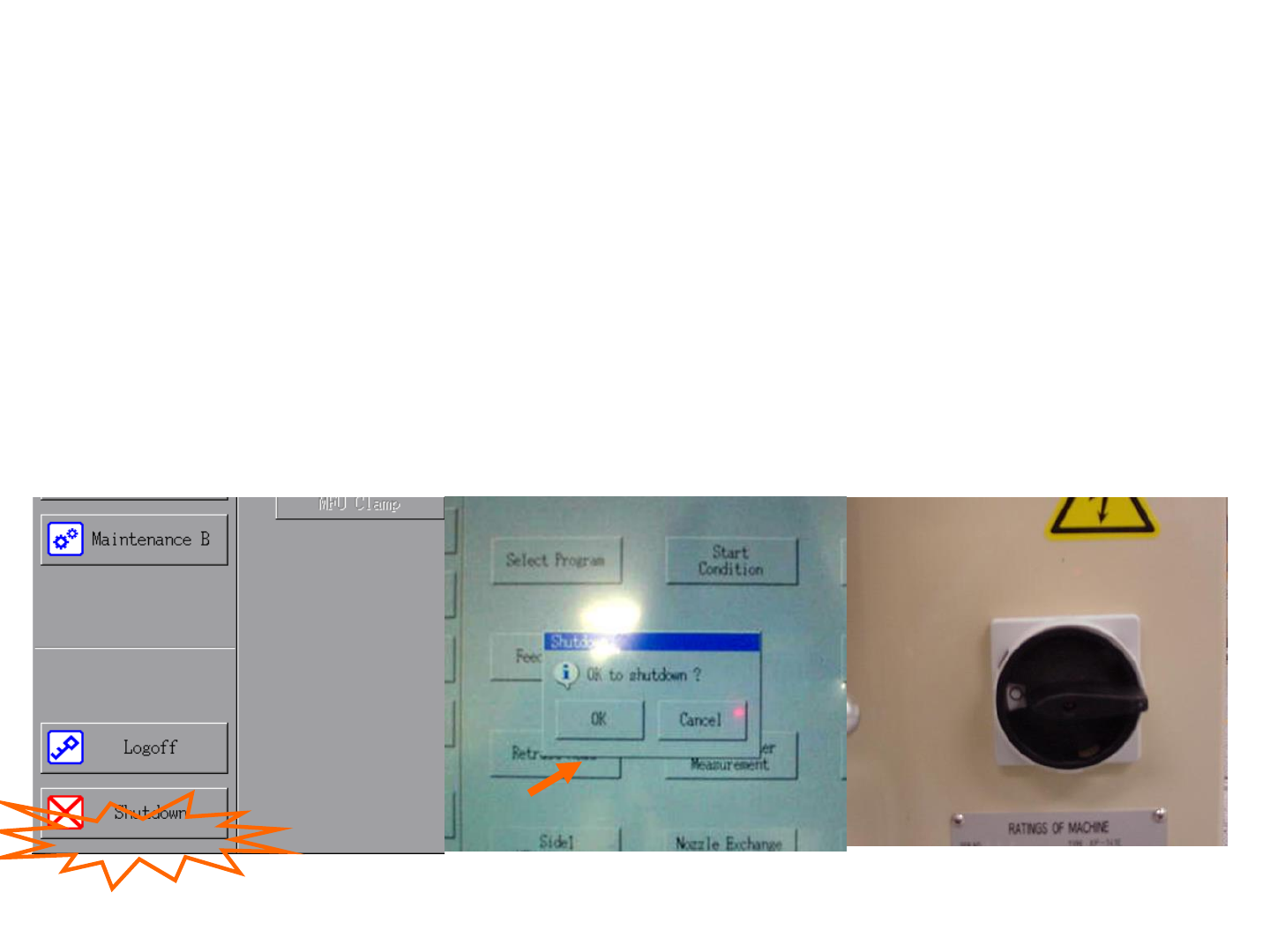

1.确认所有PCB均已生产完成,并按Retract Head将工作头退回原位.
2.压下[紧急停止]开关.
3.主画面下点击Shutdown,此时画面会出现OK to shutdown,按下OK后机器将关闭.
4.荧幕消失后关闭系统主电源即关闭动作完成.
XP143E/243E基础培训
关机

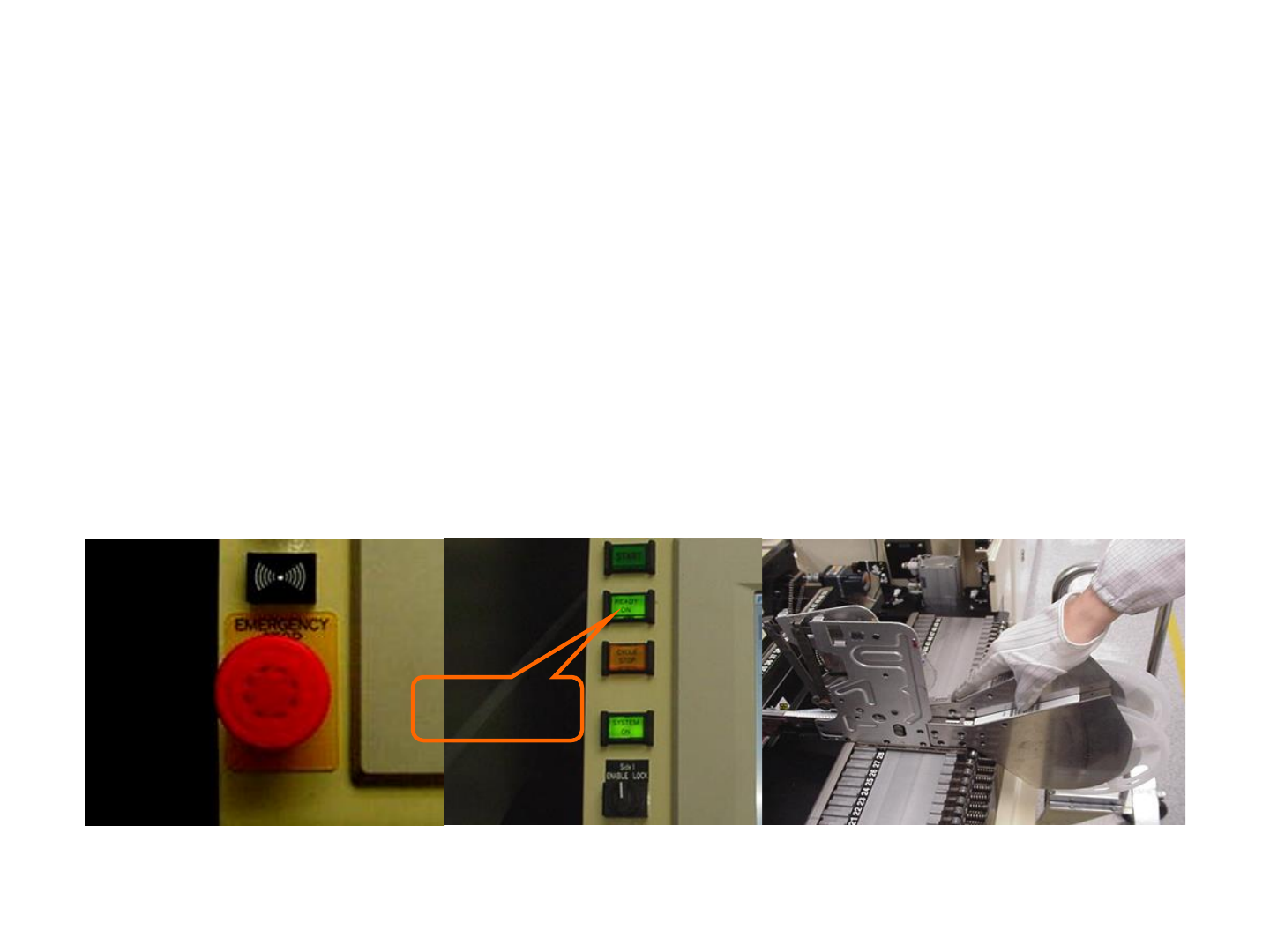

1.物料用尽时,红色信号灯会开始闪烁.屏幕上显示缺料之料站.
2.按下紧急开关,将防护门打开取下用尽料的Feeder.
3.将已备好料的Feeder,进行两人核对无误后放入该站位,关上门.
4.打开紧急开关按下[READY ON]回到主画面即完成换料动作.
换料
READY
ON
XP143E/243E基础培训
