贴片速率 ( 最佳条件下 ): 0.165s ec . / p art 实际生产状况下 : 0. 20-0. 28 s ec . /pa rt 12800 - 18000part / hour 最大产能 ( 最佳条件下 ): 21800part/ hour 贴装精度 : 小型元件± 0.05 0mm 可适用元件范围 : 0402(1005) ～ 20x 25mm 元件贴装高度 : M AX 6mm ( 反面先贴装元件的高度 MA X 2…

它的特点是:高速度,高精度贴装以及紧凑式机器空间的全影像方式的贴片机.

影像处理机构和置件机构为同一系统,所以可于吸件的同时作影像处理,可以减

少多余的动作加快零件置放时间.

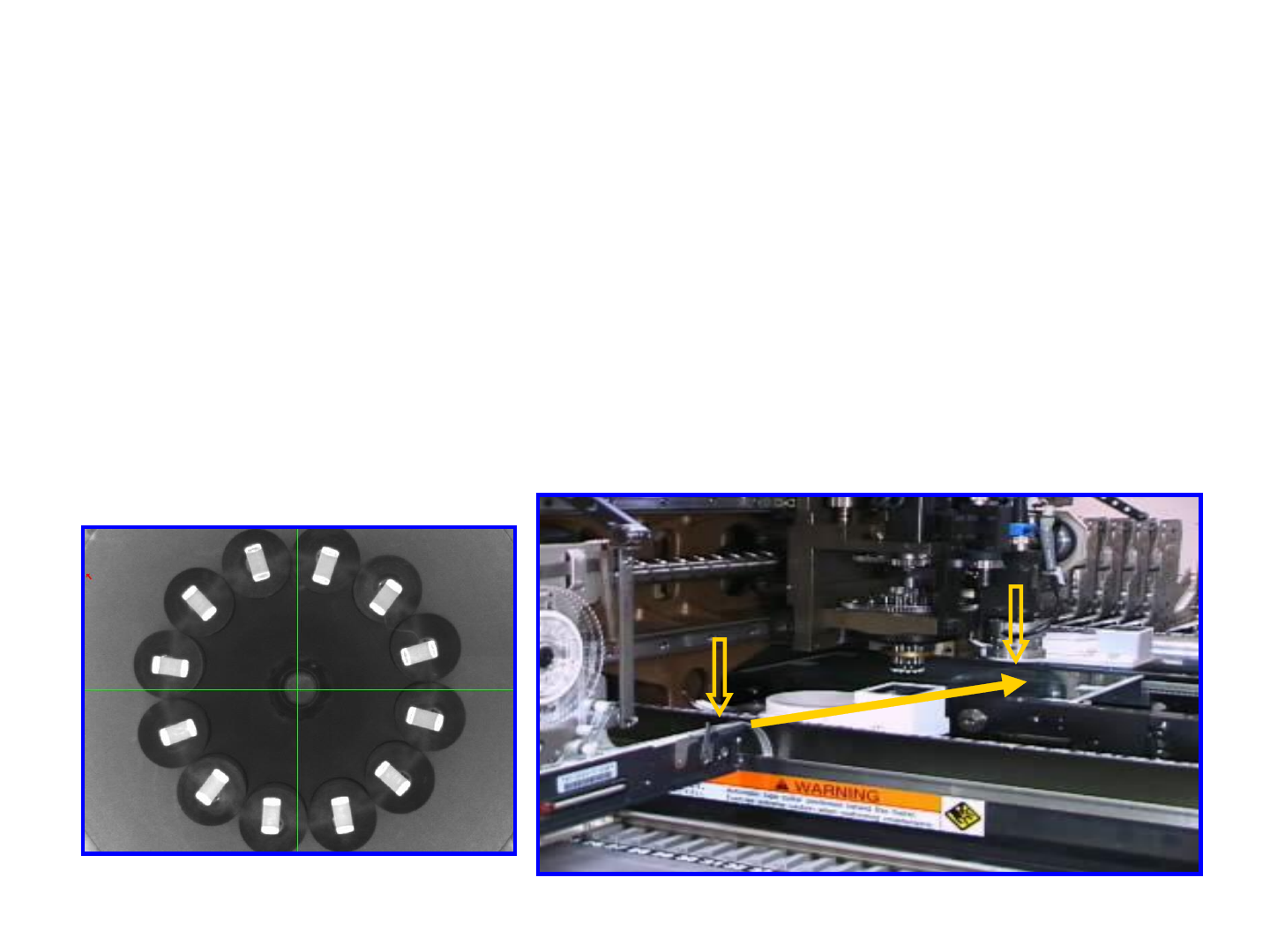

贴装元件的识别:全部由前光处理,可以高速度进行识别处理.使12个贴装头同时影像取入

处理,使用了对比度补正功能后,取入影像的对比度即使很小也可以稳定

地进行影像处理

贴装工作头:将影像处理相机安装在与工作头相同的轴上,从吸取元件移动到贴装点为止的

移动期间取入影像,在相机的上方改变方向没有任何停止,实现了以周期时间

0.165秒进行贴装.

元件位置

贴装位置

0.165秒

XP143E/243E基础培训

元件影像处理系统

介绍

贴片速率(最佳条件下): 0.165sec./part 实际生产状况下: 0.20-0.28sec./part

12800-

18000part/hour

最大产能(最佳条件下): 21800part/hour

贴装精度: 小型元件±0.050mm 可适用元件范围: 0402(1005) ～

20x25mm

元件贴装高度: MAX 6mm(反面先贴装元件的高度 MAX 25.4mm,因搬运皮带侧的两侧有

5X19mm的限制)

包装类型: 08,12,16,24,32mm tape

最多可装Feeder数: MAX 100支(08mm前方50+后方50),MAX 50支(12mm)

MAX 48支(16/24mm),MAX 32支(32mm)

PCB尺寸: MAX (W)457mmX(L)356mm, PCB厚度:0.5 ～4.0mm ±10%

MIN (W)50mmX(L)50mm PCB载重量:1kg以下

XP143E/243E基础培训

规格介绍

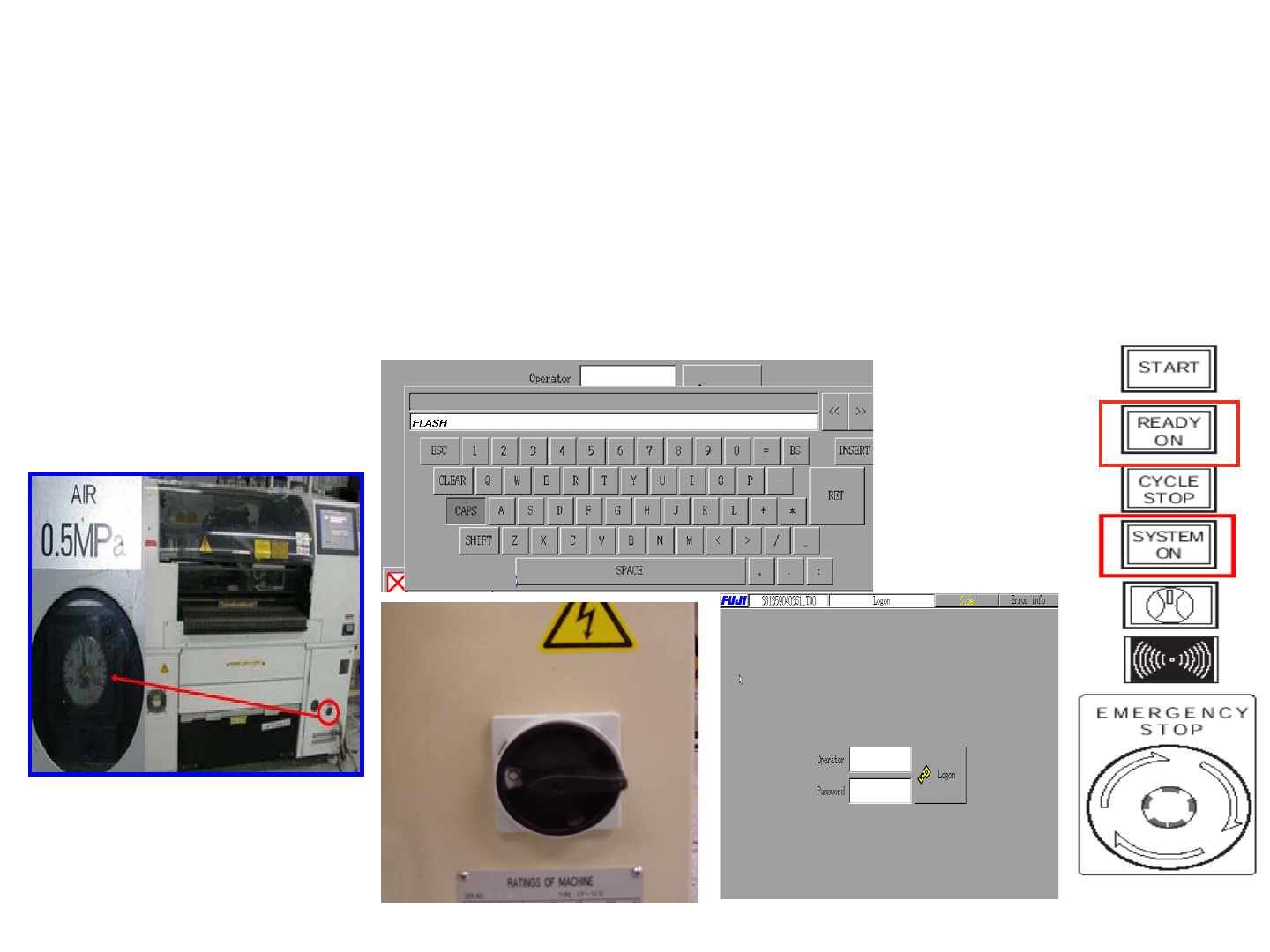

1.确认气压表头达到0.5Mpa (图 1) (气压表位于机器后侧右下方,确认气压表指针位于表头中间)

2.将机器的电源总开关置于ON(1)的位置.(图 2)

3.按钮[SYSTEM ON]指示灯闪烁,按下该按扭控制电源启动.(图 3)

4.机器启动后显示[Logon]截面. (图 4)

5.按下[Ready ON]按钮.

6.点击[Operator]或[Password]的输入框,显示出操作键盘. (图 5)

7.使用操作截面显示的键盘,输入[Operator],[Password]后,按下[Logon]键进行注册

8.显示出[主画面]

XP143E/243E基础培训

开机流程
