Pro d u c ti on 截面中的操作 命令 XP1 43 E/ 243 E 基 础培训
1.确认气压表头达到0.5Mpa (图 1) (气压表位于机器后侧右下方,确认气压表指针位于表头中间)
2.将机器的电源总开关置于ON(1)的位置.(图 2)
3.按钮[SYSTEM ON]指示灯闪烁,按下该按扭控制电源启动.(图 3)
4.机器启动后显示[Logon]截面. (图 4)
5.按下[Ready ON]按钮.
6.点击[Operator]或[Password]的输入框,显示出操作键盘. (图 5)
7.使用操作截面显示的键盘,输入[Operator],[Password]后,按下[Logon]键进行注册

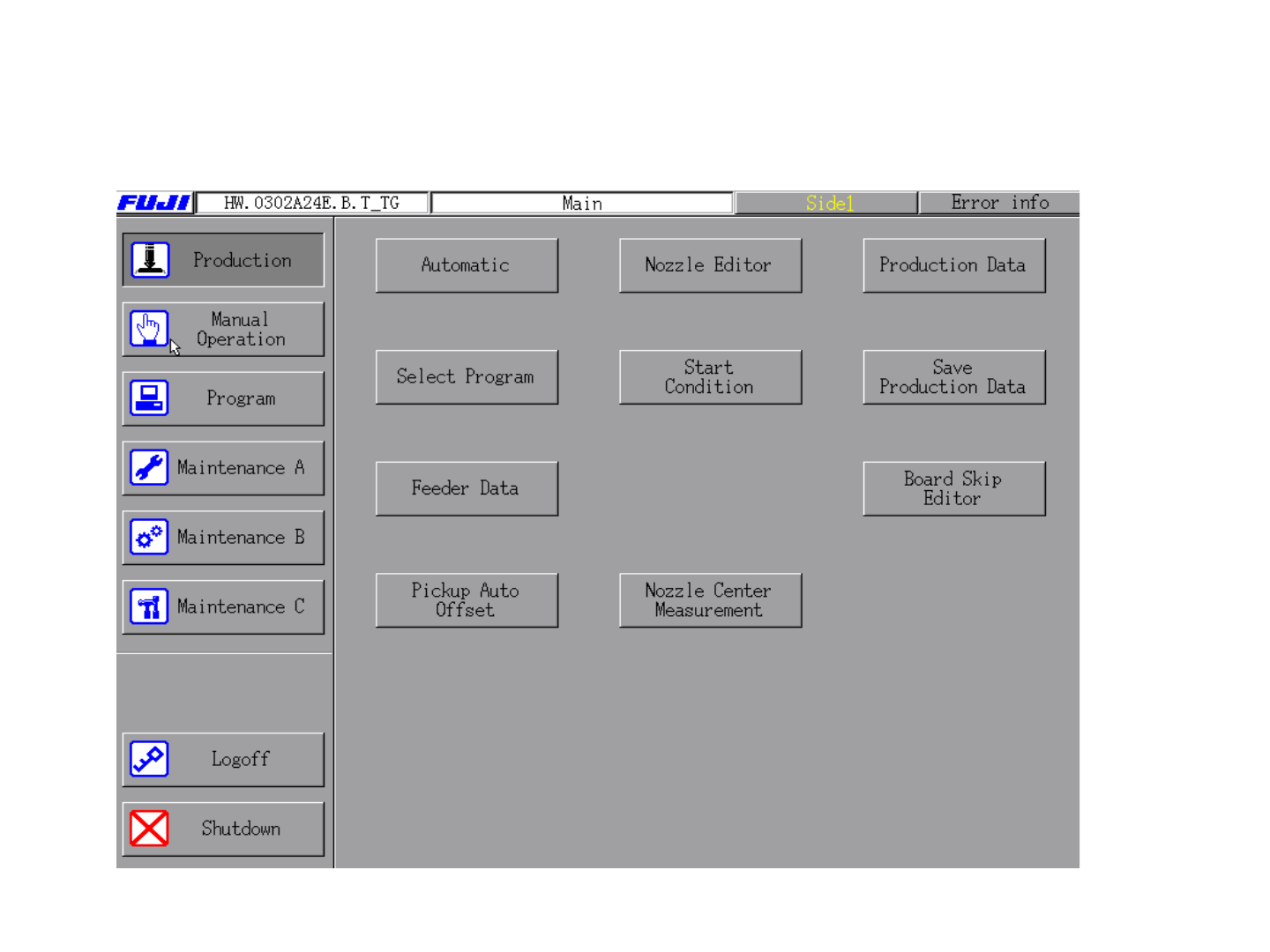

8.显示出[主画面]
XP143E/243E基础培训
开机流程
2
1
5
4
3
Production 截面中的操作
命令
XP143E/243E基础培训
Automatic操作命令的使用
1.点击[Automatic(自动)]后机器处于等待启动状态’按下[READY ON(启动)]按钮后开
始生产,显示以下截面.

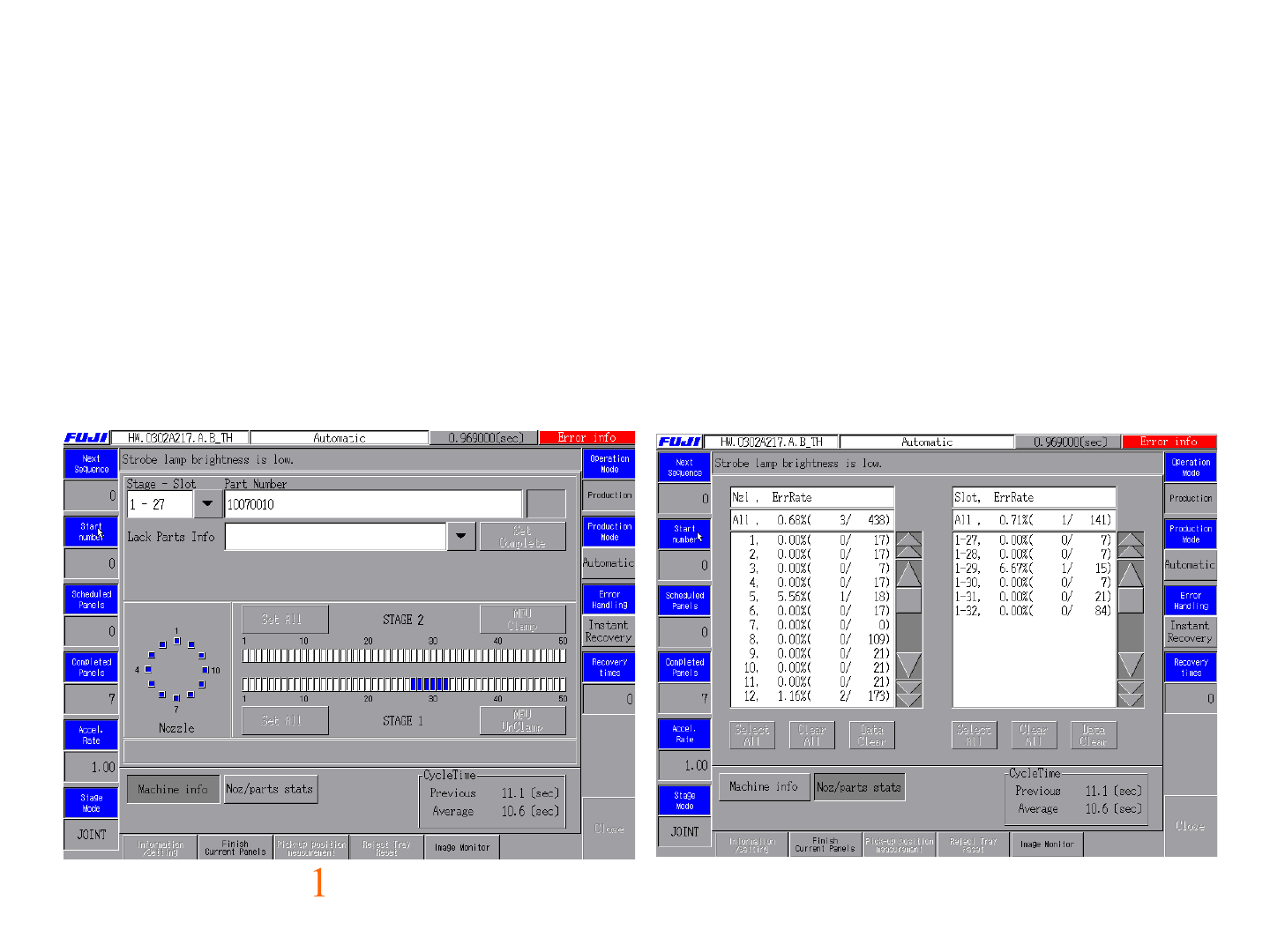

2.点击automatic, 按下machine info画面(图1所示),按下noz/part stat画面(图2所示)
1
2
XP143E/243E基础培训
在1画面中,当没料时,可以
按下set all或set complete告
诉机器料已准备完毕
在2画面中,可以通过上下左右
滚动条看到每个吸嘴和正在
使用料站的相关信息
