XP143EXP243贴片机基本操作手册.pdf.pdf - 第41页
A 次顺序 ; 显示出下一步 要执行 的顺序 号 . B 顺序开始号 ; 根据需要可 以设定 开始的 顺序号 . C 预定生产块数 ; 根据 需要变 更生产 块数 . D 完成生产块数 ; 完成 生产的 电路板 块数 . E 加速度 ; 根据需要可以调 整伺服 马达的 加速度 . F 生产模式及动作模式 ; 显示当 前所选 择的状 态 . 根据需 要进行 变更 . XP1 43 E/ 243 E 基 础培训 生产中截面解释 A B C …
Nozzle
Operation
此功能用于手动操作Nozzle和Remover的吸嘴放置动作.

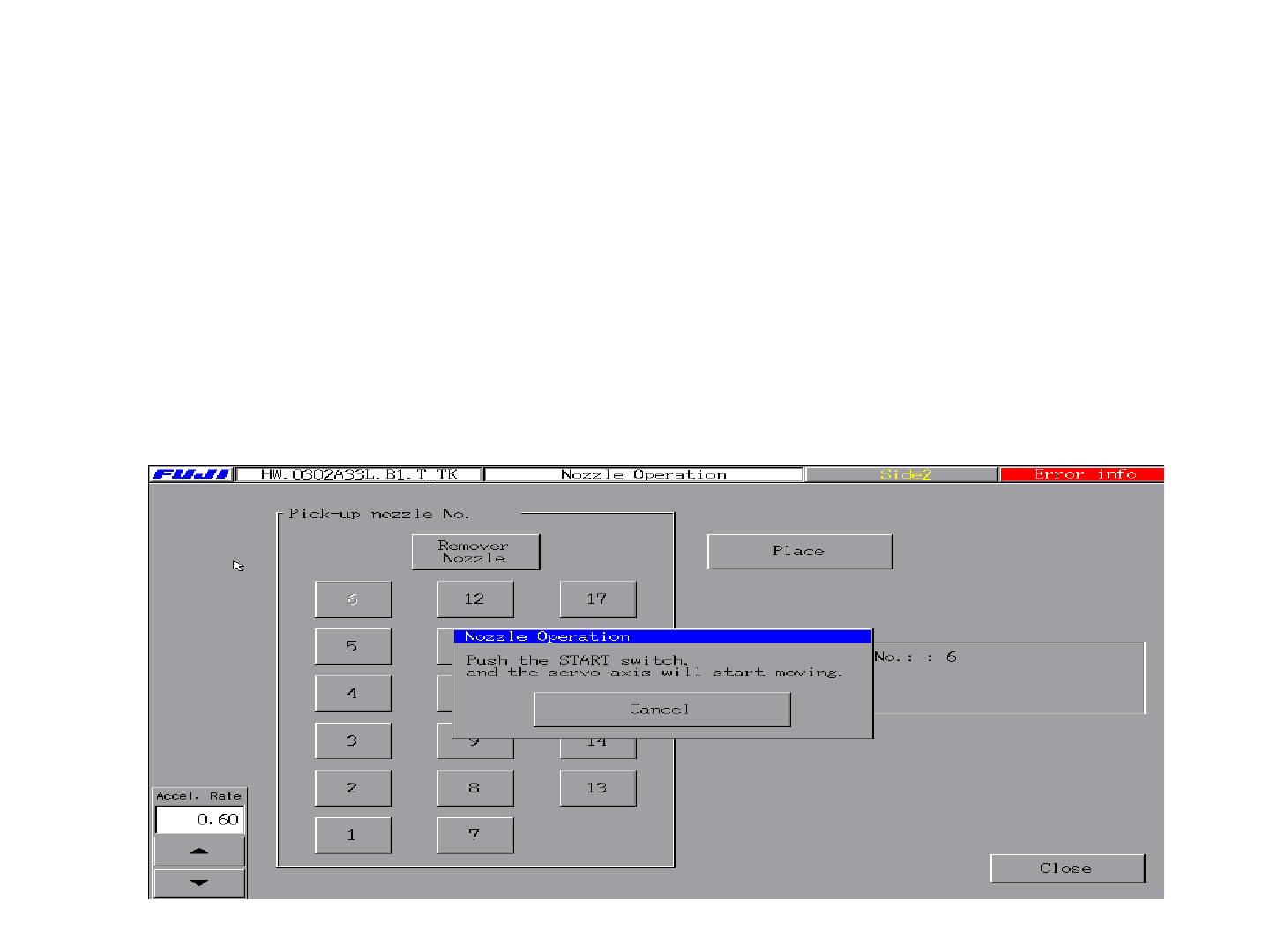

1.选择Manual Operation,进入Nozzle Operation截面如下.
2.Nozzle Remover是吸取空Tray的专用工具,从1到13是表示吸嘴槽中的Nozzle,
Place是表示如果当前贴装头上有Nozzle需要更换的可点击该项.
3.选择要执行的项目吸取或更换的动作,点击Place后,按下[START]按钮,将贴装头的
Nozzle或Nozzle Remover放回储存位置.
XP143E/243E基础培训
仅限XP243E设备

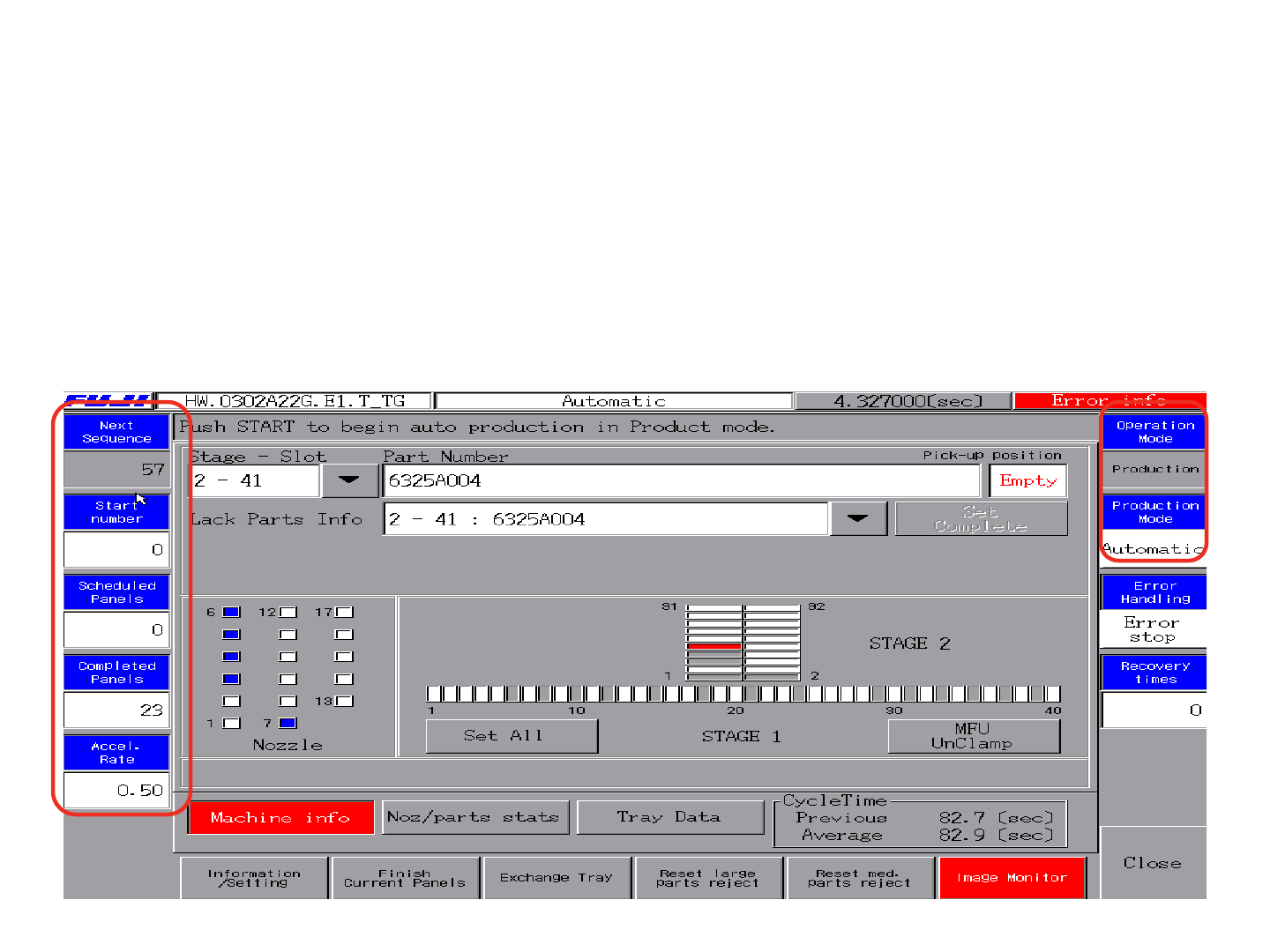

A 次顺序;显示出下一步要执行的顺序号.
B 顺序开始号;根据需要可以设定开始的顺序号.
C 预定生产块数;根据需要变更生产块数.
D 完成生产块数;完成生产的电路板块数.
E 加速度;根据需要可以调整伺服马达的加速度.
F 生产模式及动作模式;显示当前所选择的状态.根据需要进行变更.
XP143E/243E基础培训

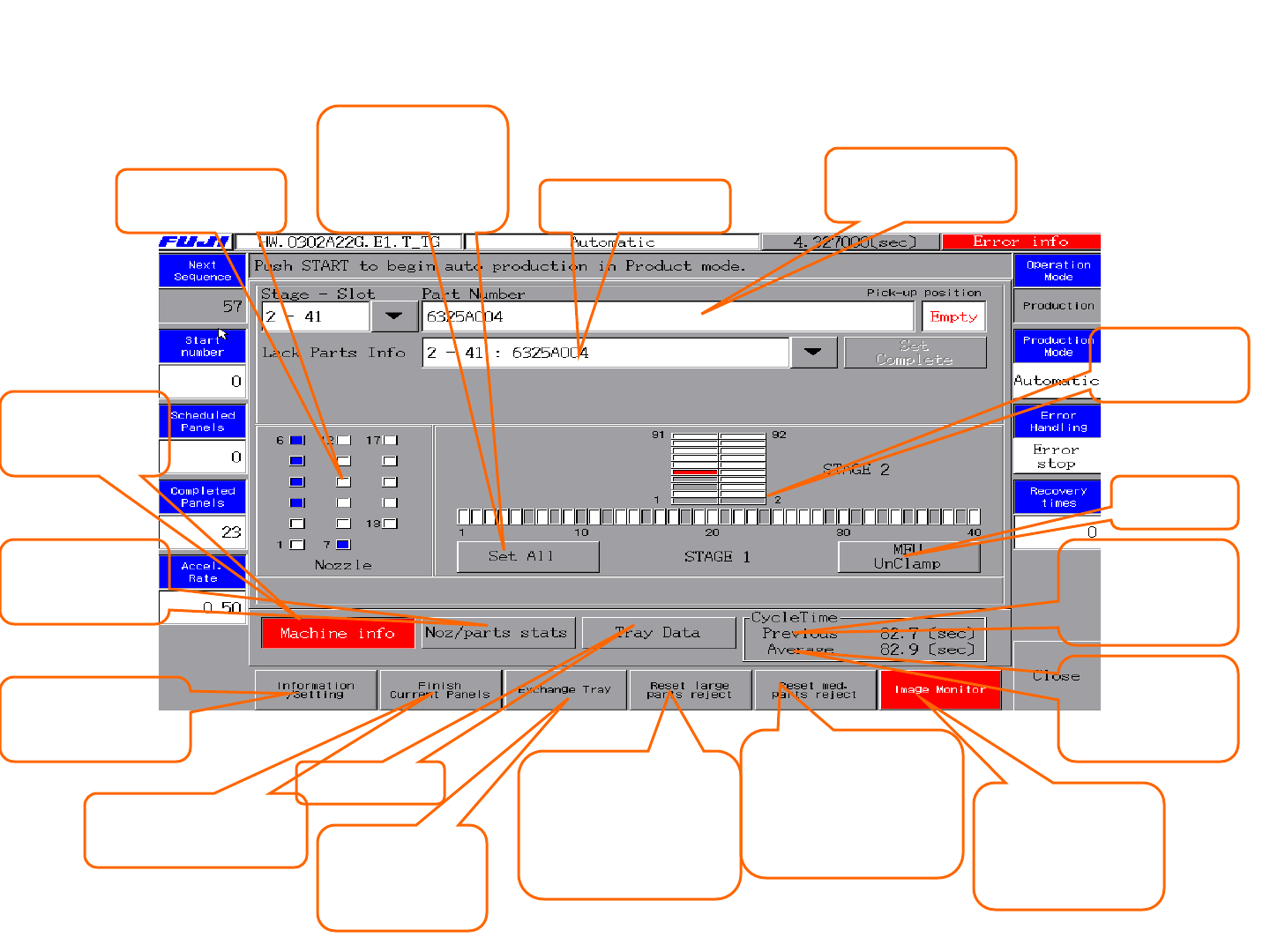

生产中截面解释
A
B
C
D
E
F
用完料的料站
生产程序中的
料号和料站
显示各料站
的状态
松开
MFU
机器信息画
面(自动生产
初始画面)
吸嘴/料站统
计信息画面
托盘信息
周期时间生
产一块电路
板所用时间
平均周期时
间完成生产
块的数总和
信息/设定打开
机器的信息画
面对话框
完成生产中的电
路后停止机器
大型元件排出位
置复位设定废弃
到大型不良元件
排放盘中的元件
记录暂时被清除
中型元件排出位
置复位设定废弃
到中型不良元件
排放盘中的元件
记录暂时被清除
影像监视点击
切换影像处理
监视的画面
显示各个吸
嘴的状态
元件一次性设
定更换结束所
有料站元件安
装完成状态
点击更换托
盘按下
[START]键
XP143E/243E基础培训
生产中截面解释
