XP143E/243E基础培训
仅限XP243E设备
Tray操作命令的使用

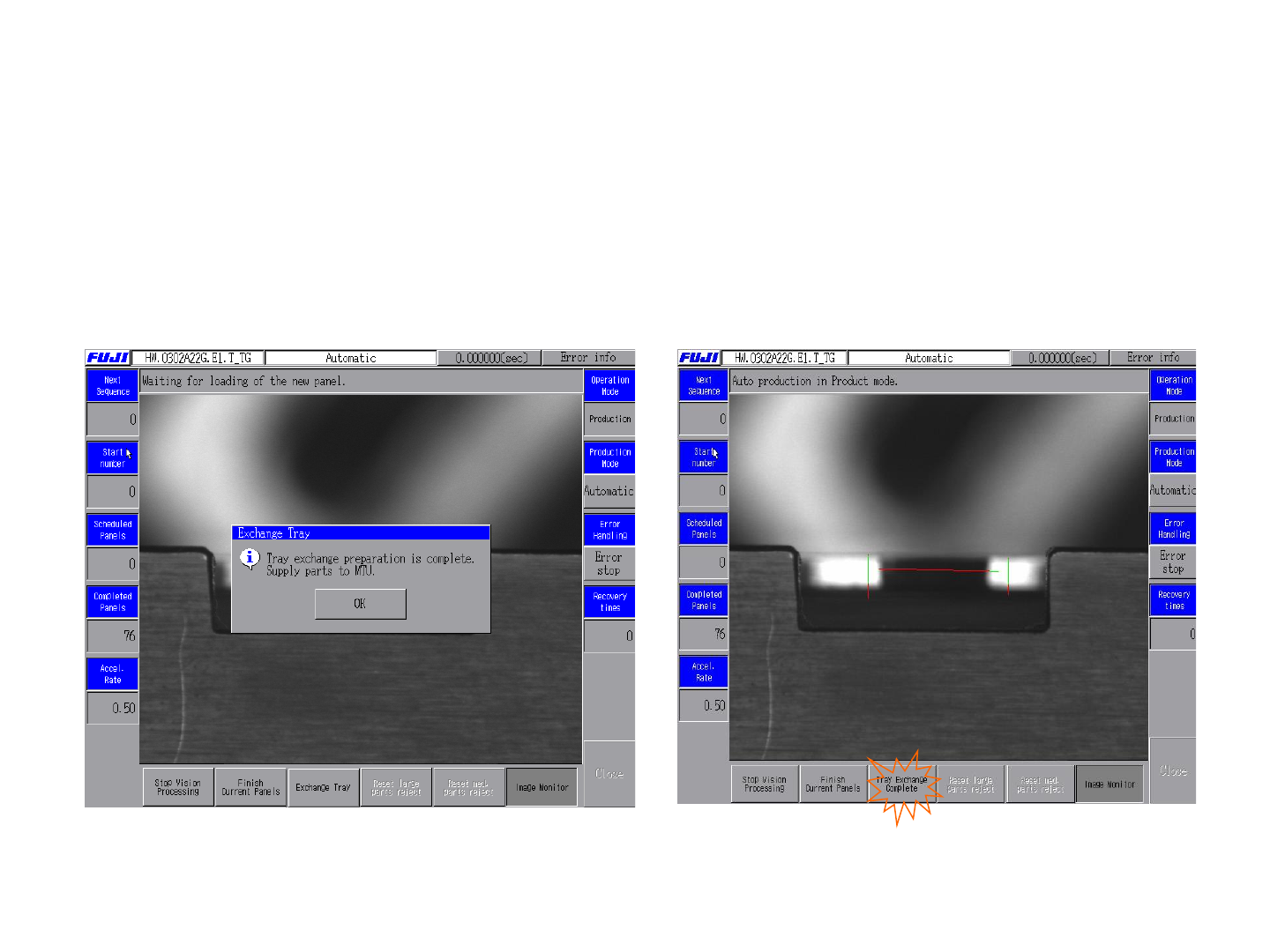

1.当生产中某一站料用完时,屏幕上显示缺料之料站,点击[Exchange Tray]再点击OK ,
MTU会移动至更换位置,并且将Tray盘的门锁解开,此时便可开启MTU作更换Tray盘的动作.(图1)
2.完成更换Tray动作之后,点击[Tray Exchange Complete] ,MTU重新将门锁住.
再按下机器上的Ready On按钮,MTU重新检测Tray盘的高度.(图2)
在生产中进行Tray的更换
XP143E/243E基础培训
1 2
仅限XP243E设备

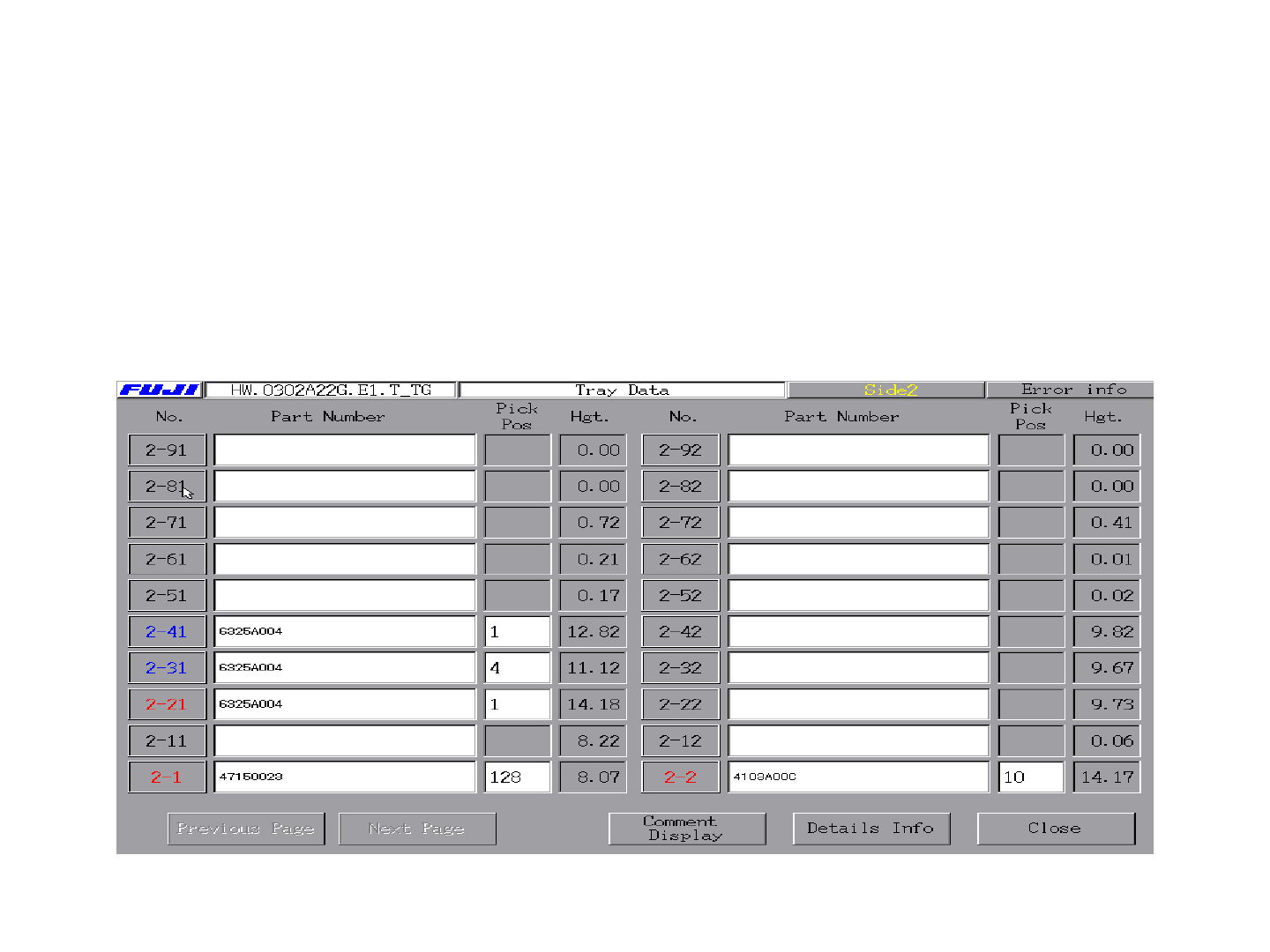

1.点击[Tray Data]进入料站信息,屏幕上显示20个Tray的信息,
No.表示料站, Part Number表示料号, Pick Pos表示取件颗数,Hgt.代表Tray的高度值
2.若要更改某一站的吸取颗数在Pick Pos项中点击空白处显示输入键盘,将新
的吸取颗数输入,即可变更为生产时的吸取位置.
XP143E/243E基础培训
Tray料站信息
仅限XP243E设备
