Sta rt Co n di tio n 操作命 令的使 用 XP1 43 E/ 243 E 基 础培训 点击 s t art condi ti on 显示截面如下 , 截面中所显示的 I /O 都是正常的状态 机器才能正常的启动运行 , 必须每项 I / O 后面显示都蓝 色的” O ”, 当有其中 某 项后面为红色 的” X” 号 , 则说明该项有问题 , 要进行相关的检查 , 排除問 題 后方可运行 .

100%1 / 43

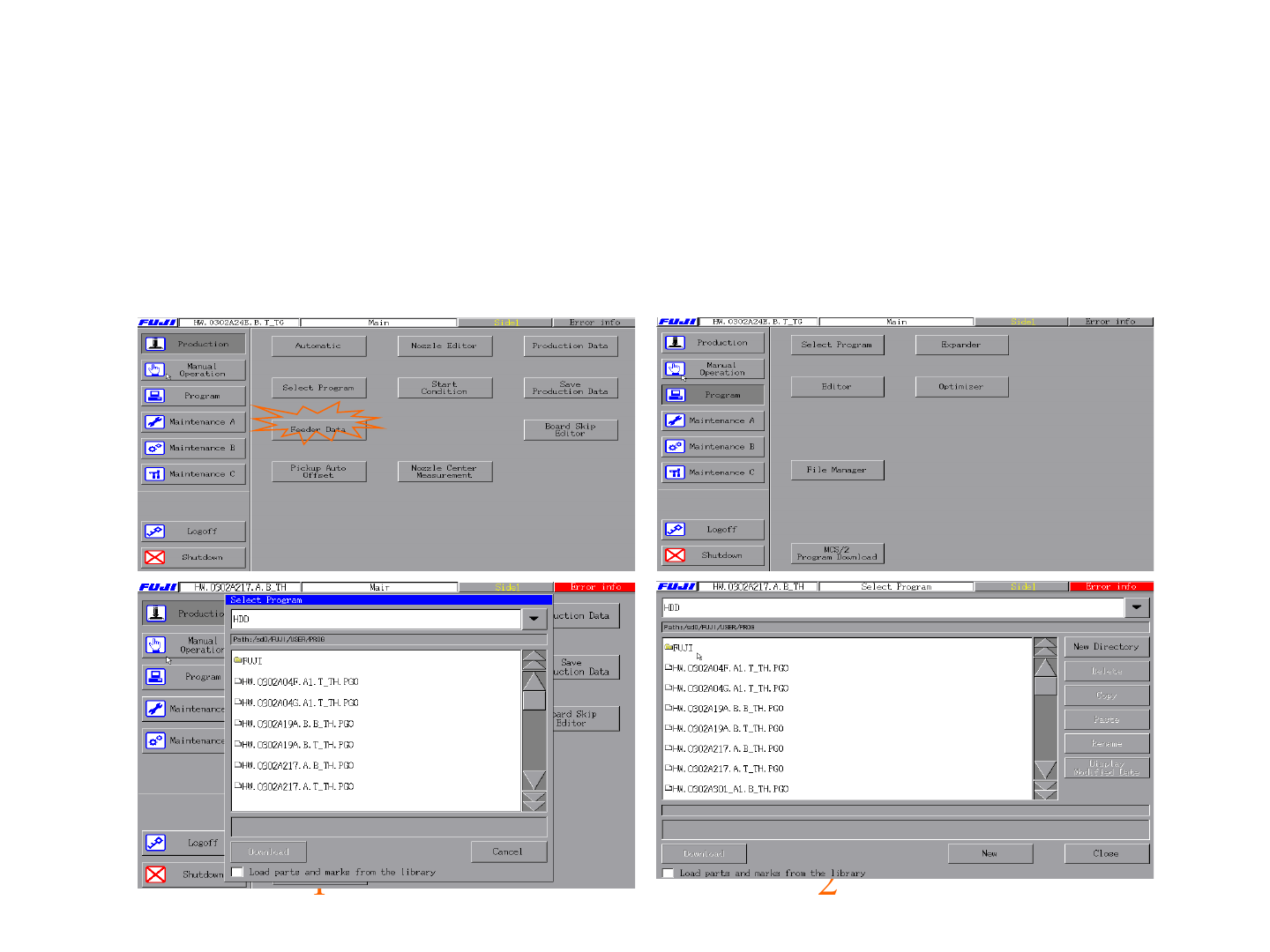

Select Program操作命令的使用
Select program命令有两个来源,一个是主截面中production操作项,如
图1,另一个是主截面中program操作项, 如图2,点击所要的程式,再按下
download或download program,则程式被机器读取完成后点击close退出.
1 2
XP143E/243E基础培训

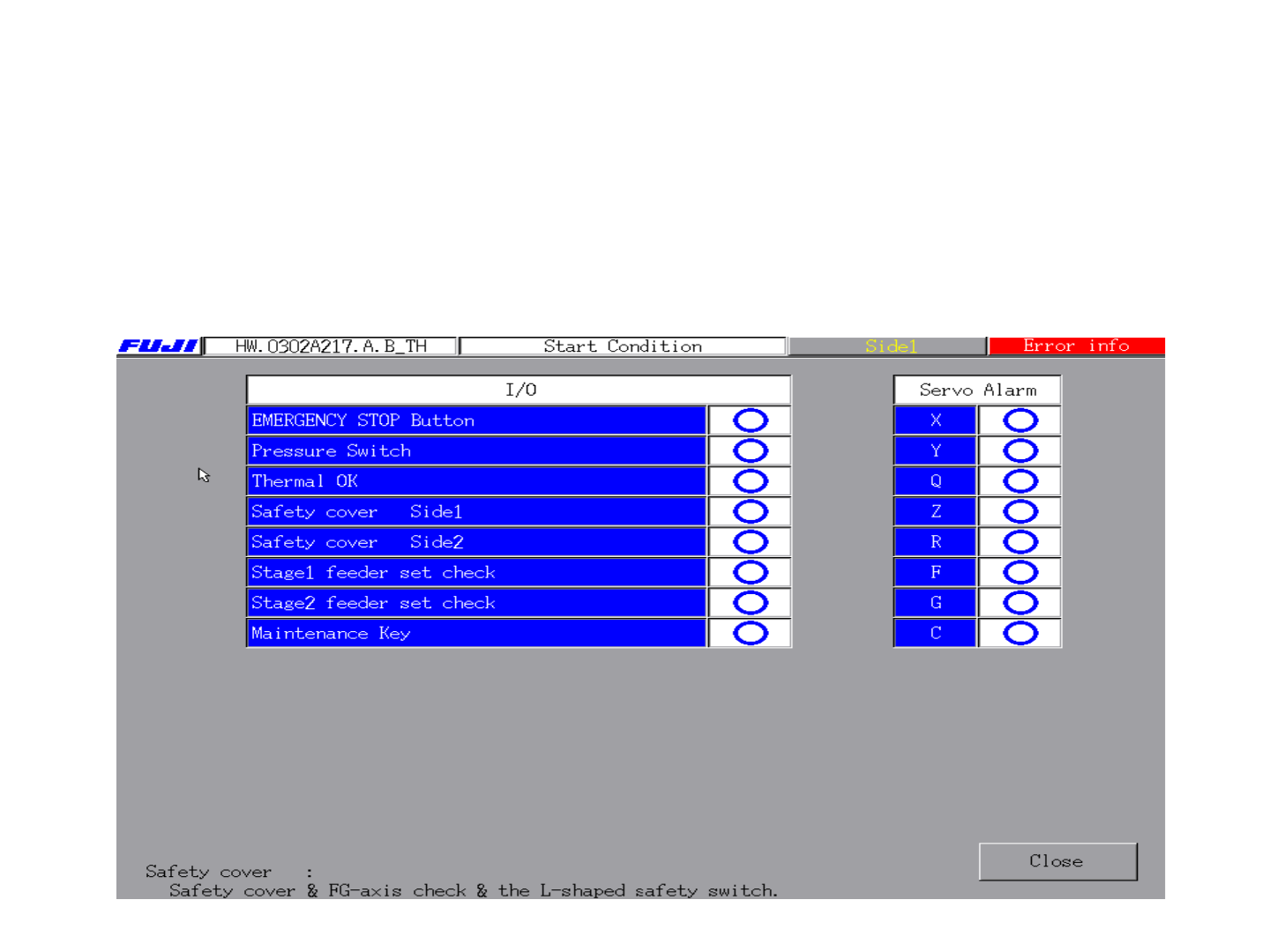

Start Condition操作命令的使用
XP143E/243E基础培训
点击start condition显示截面如下,截面中所显示的I/O都是正常的状态
机器才能正常的启动运行,必须每项I/O后面显示都蓝色的”O”,当有其中
某项后面为红色的”X”号,则说明该项有问题,要进行相关的检查,排除問
題后方可运行.

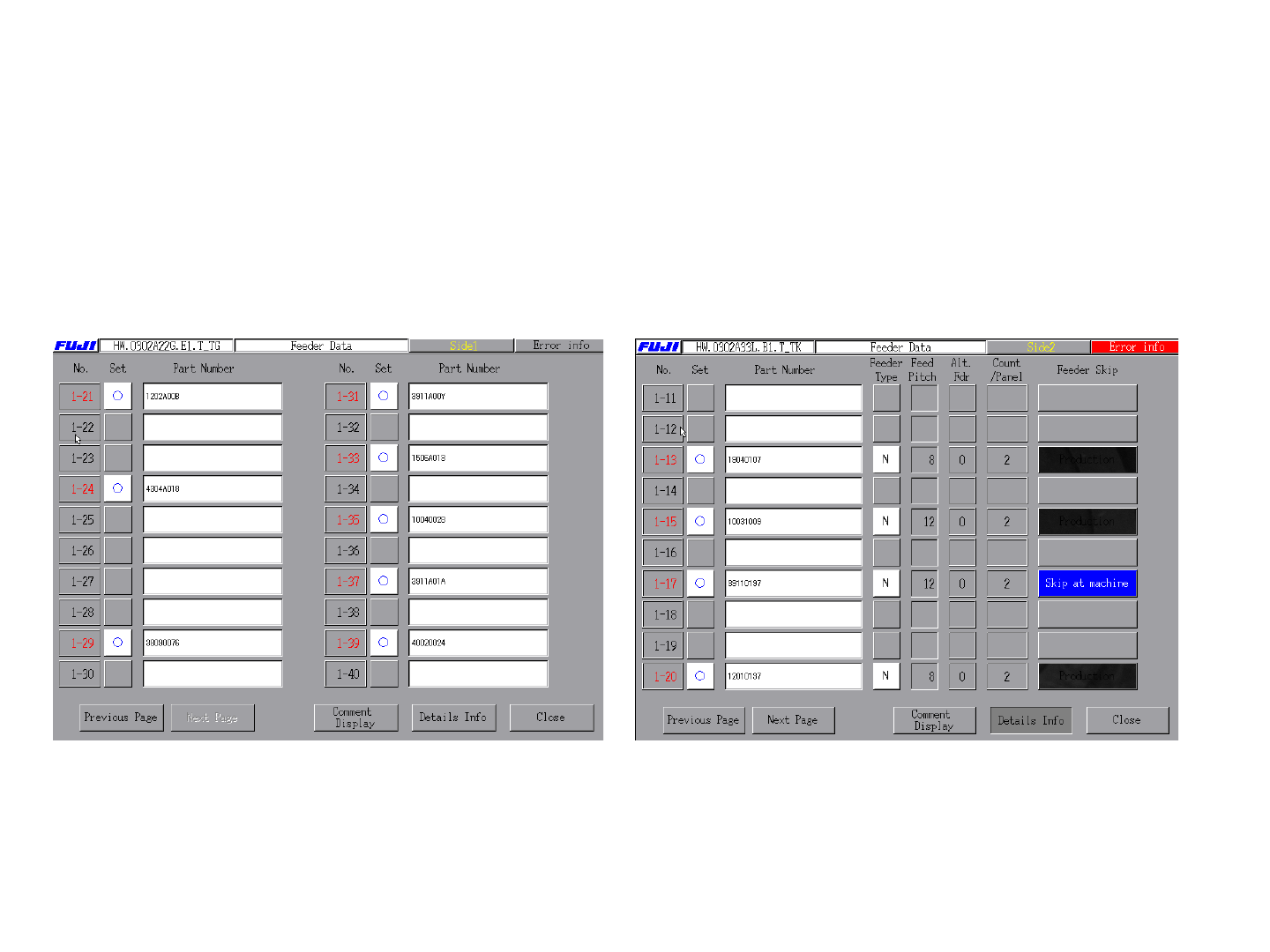

Feeder Data操作命令的使用
1.点击Feeder Data,进入料站资料,与SIC料表执行对料动作.
2.后面有”O”显示的料站为程式中所有的料站, 当料用尽时,该站后面的”O”变
为”X”号.再点击”X”恢复圆形,告诉机器料已准备完毕
3.点击Details Info显示Feeder Skip截面,可直接将该料站跳过不贴装,在点击则恢复贴装.
XP143E/243E基础培训
料站资料
