点击 Nozzl e Cen te r Mea s u remen t 后显示截 面如下 , 选择 SI DE 1 或 SI DE 2, 点击 No zzl e Cen ter Me as u remen t, 按下 ST AR T 键则机器自动进行吸嘴 中心测试 XP1 43 E/ 243 E 基 础培训 No z z le Ce nte r Measure me nt 操作命令的使用
点击Pickup Auto Offset后显示截面如
下,截面所显示的X/Y为该料站的吸件点
的偏移量,点击空白处可以输入数值调整
便移量,关闭截面后保存该数值.
XP143E/243E基础培训
Pickup Auto Offset操作命令的使用

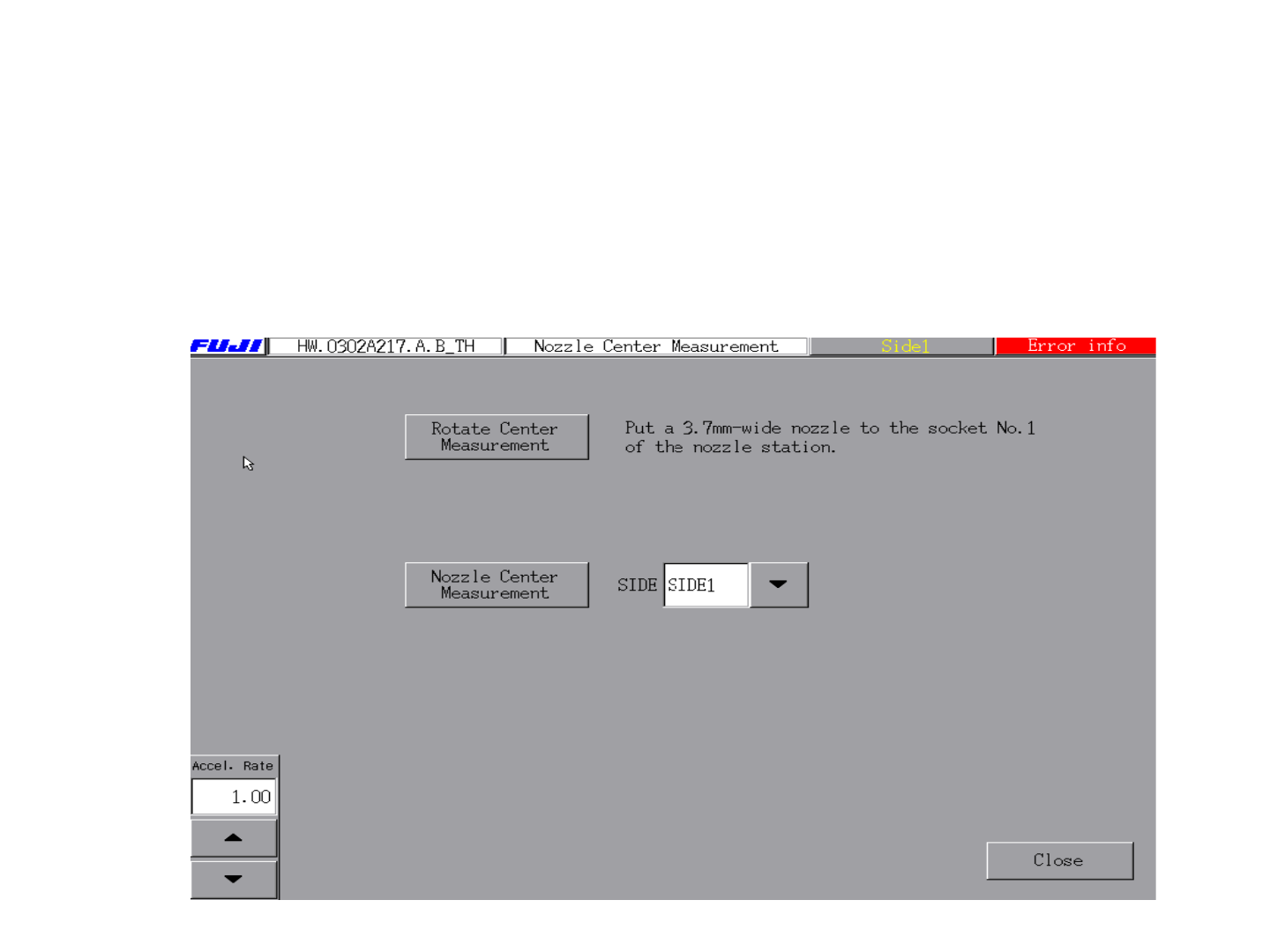

点击Nozzle Center Measurement后显示截
面如下,选择SIDE1或SIDE2,点击Nozzle Center
Measurement,按下START键则机器自动进行吸嘴
中心测试
XP143E/243E基础培训
Nozzle Center Measurement操作命令的使用

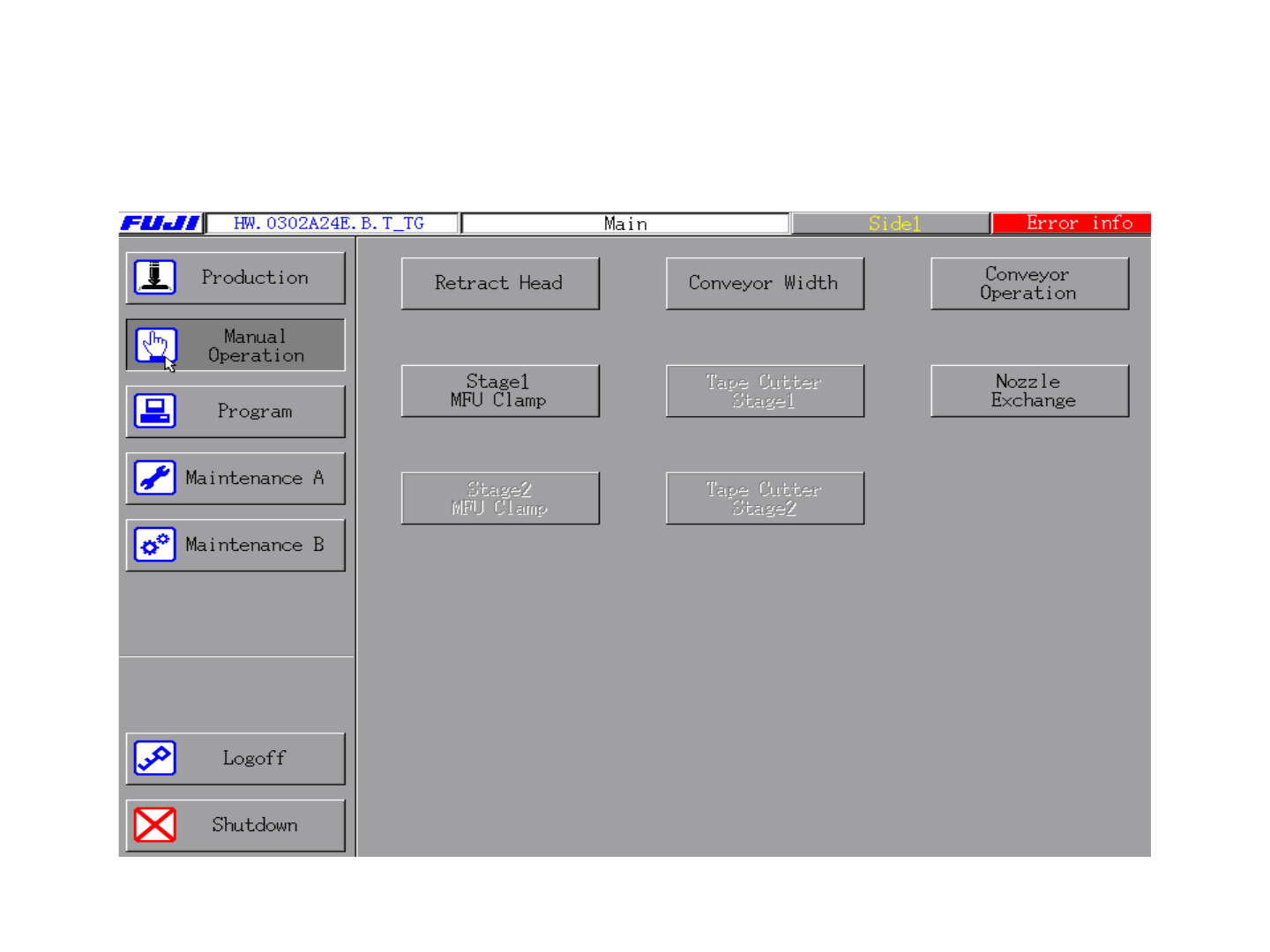

Manual Operation截面中的
操作命令
XP143E/243E基础培训
