9
4-2. 设备规格
4-2-1. 供给设备和环境条件
KE-2070 KE-2080 KE-2080R
供
给
电
源
电压
三相 AC200V、220V、240V、380V、400V、
415V ±10 %
(
注
1)
频率 50／60Hz
额定视在电力 3.0kVA
供
给
空
气
空气压力
0.50±0.05MPa 干燥空气
最大空气
消耗量
不使用真空泵时
345L／
min
(
标准状态
) (
注
2)
403L／min(标准状态) (注 2)
使用真空泵时 50L／min(标准状态) (注 2)
环
境
条
件
工作时
温度 10
℃～35℃
保证精度温度 20～25 ℃
湿度 30～80％RH (但，不能有露水)
标高 1,000m 以下
运输与保管
温度 －15
℃ ～ ＋70℃
湿度
20％～95％RH (但，不能有露水)
噪音 80 dB (A)以下 (注 3)
设置条件
（适用于 EN 型机器）
过电压区分
过电压区分Ⅲ（IEC60664-1)
污染程度
污染度 3 （IEC60664-1)
(注 1)
不带初级侧电源电缆。
对于由电源电缆短路引起的初级侧线路事故，本公司无法提供事故保证，请用户自行负责挑
选漏电断路器与电源电缆。
电源电缆务必使用各个相位 5.5mm
2
以上的电缆。
（根据供给的电源电压及电源线长度，电源电缆的适合横断面积不同，务请注意。）
电缆长度（m）
导体断面积（mm
2
）
200V 系列 400V 系列
20 以下 5.5 5.5
30 8.0 5.5
40 10.0 6.0
50 14.0 6.0
・峰值电流（使用 AC200V、3 相电源时）为：35A（KE-2070）、 40A（KE-2080／80R）
(
注
2) 标准状态：温度 20℃、绝对压力 0.1MPa(=100kPa=1bar)、相对湿度 65％的空气状态。
(
注
3) 根据 JIS Z 8731 测定。
10

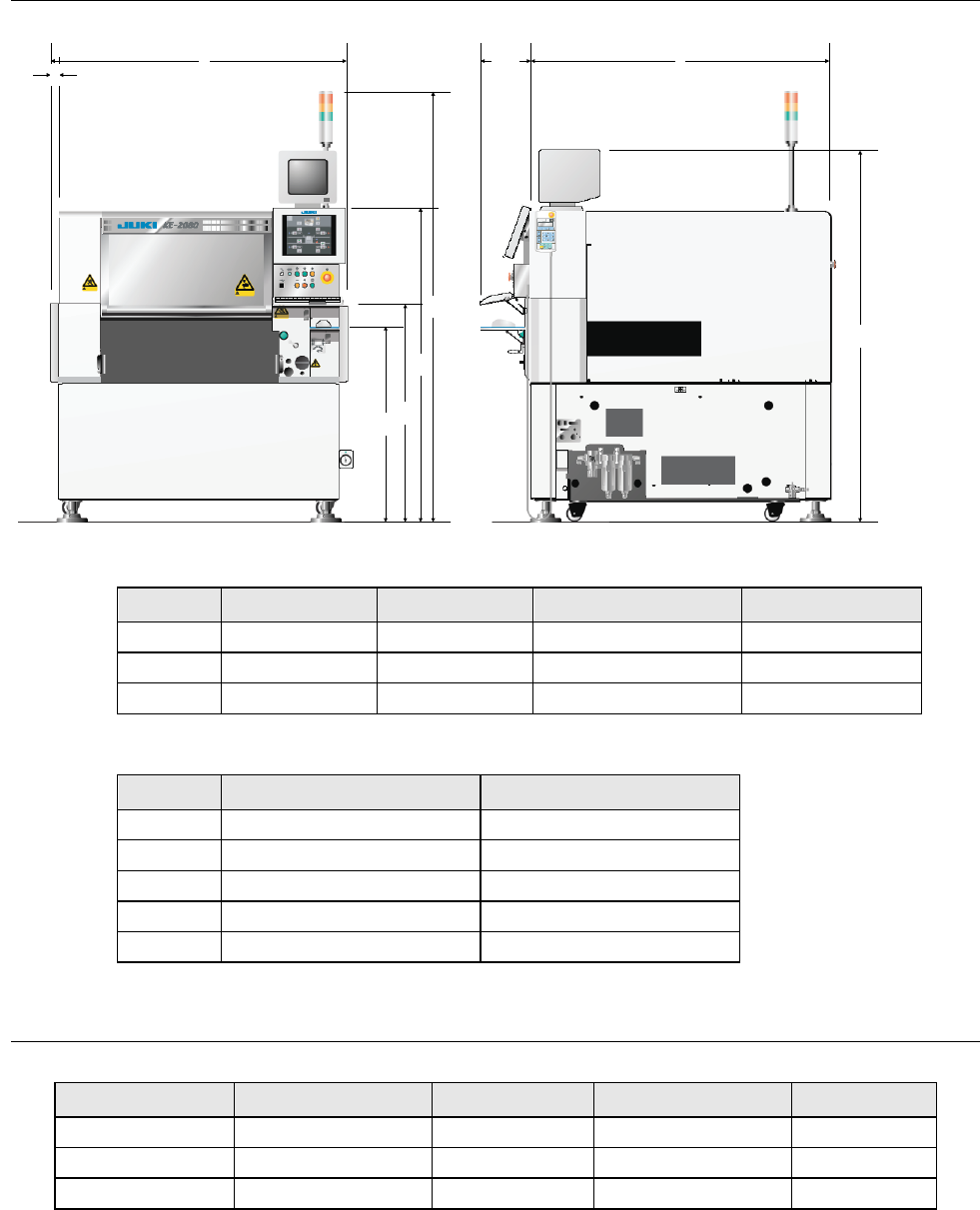

4-2-2. 外形尺寸（最大凸起部位除外）
(单位：mm)
尺寸 M 基板规格 L 基板规格 L-Wide 基板规格
E 基板规格
A
1400
1500
1730
1730
C
1393
1500
1500
1600
H
50
125
240
240
(单位：mm)
尺寸 传送高度 900mm 传送高度 950mm
B
900
950
D
1005
1055
E
1440
1490
F
1710
1760
G
2000
2050
4-2-3. 主机重量
(单位：kg)
机型 M 基板规格 L 基板规格 L-Wide 基板规格 E 基板规格
KE-2070
约
1,530
约
1,590
约
1,590
约
1,660
KE-2080
约
1,540
约
1,600
约
1,600
约
1,670
KE-2080R
约
1,540
约
1,600
约
1,600
约
1,670
A
H
B
D
E
C
G
F
235
11
4-3. 贴片循环时间（每小时的实际元件贴片数量）
① 激光识别
单位(CPH)
KE-2070
KE-2080/80R
元件
高度
前面
后面
前面
后面
M
L,L-Wide
E
M
L
M
L,L-Wide
E
M
L
6mm
18,300
17,400
15,900
-
-
-
-
-
12mm
17,400
16,400
15,000
16,700
-
15,800
14,500
20mm
-
-
-
-
-
15.400
-
14,700
13,600
25mm
-
-
-
-
-
-
-
14,800
-
-
﹡1 把贴片元件 1608 电容在 200×200mm 基板上依次按 0°、90°、180°、270°角度贴装 400 点
时平均每小时可贴装的点数。
(依照 IPC9850)
﹡2 0603 贴片因 Z 轴速度等条件不同，实际作业节拍慢 5%。
﹡3 仅贴片 0402 时，由于贴片动作不同，贴片循环时间为一半。
（0402 元件之间不会进行同时吸取。但是 0402 与其他元件同时吸取，以 0402 元件的贴片头
为基准，当其他吸取贴片头在同时吸取范围内时，则可以同时吸取。）
﹡4 KE-2080/80R 为 LNC60 贴片头 6 个吸嘴同时吸取依次贴片。
﹡5 后侧的生产速度是根据在前侧挂上带式供料器的循环时间计算的。
﹡6 使用吸取•贴片监视，节拍最多会降低 3%。另外在吸取•贴片监视的设置中如果使用“元件有
无错误时暂停”功能时，节拍最多会降低 30%。
② 图像识别（
KE-2070MNVC
选购项
/ KE-2080
／
80R
）
(CPH)
MNVC 6 个贴片头（选购项）
IC 贴片头（KE-2080／80R）
M
基板
L
基板
L-Wide
E
基板
M
基板
L
基板
L-Wide
E
基板
带式供料器
4,600 4,450 4,300 - - -
TR1SNR
2,760 2,670 2,640 1,850 1,750 1,650
TR5SNR
2,760
2,670
2,640
1,500
1,400
1,300
TR6SNR
1,200 1,100 1,000
MNVC +IC 贴片头
M
基板
L
基板
L-Wide
E
基板
带式供料器 4,860 4,700 4,545
﹡1 在 M 尺寸的基板（330×250mm）上，依次按 0°、90°、180°、270°角度贴装 36 点时平
均每小时可贴装的点数。
﹡2 共同条件：NC（元件高度 12mm）规格。（E 基板为 25mm 规格）
不包括更换 ATC、基板传送、BOC 标记识别时间。
﹡3 元件条件为 0.5mm 间距 100 针 QFP、或 256 针 BGA，且□10mm 以下的 QFP•BGA。
﹡4 带式供料器为外形尺寸□10mm 以下的引脚元件从后面的带式供料器进行贴片时的循环时间。
基板规格
元件供应装置
基板规格
元件供应装置
